■CCS08シリーズ電源
Series CCS08 Power Supplies

■CCS08シリーズ製品リスト

コンデンサ充電用高電圧電源

型　番¹

出力エネルギー²

出力電圧

出力電流

CCS08002P10000C

8 kJ/s

0 - 2 kV

8 A

CCS08003P10000C

8 kJ/s

0 - 3 kV

5.33 A

CCS08005P10000C

8 kJ/s

0 - 5 kV

3.2 A

CCS08006P10000C

8 kJ/s

0 - 6 kV

2.67 A

CCS08008P10000C

8 kJ/s

0 - 8 kV

2 A

CCS08010P10000C

8 kJ/s

0 - 10 kV

1.6 A

CCS08015P10000C

8 kJ/s

0 - 15 kV

1.07 A

CCS08020P10000C

8 kJ/s

0 - 20 kV

0.8 A

CCS08025P10000C

8 kJ/s

0 - 25 kV

0.64 A

CCS08030P10000C

8 kJ/s

0 - 30 kV

0.53 A

CCS08035P10000C

8 kJ/s

0 - 35 kV

0.46 A

CCS08040P10000C

8 kJ/s

0 - 40 kV

0.4 A

CCS08045P10000C

8 kJ/s

0 - 45 kV

0.36 A

CCS08050P10000C

8 kJ/s

0 - 50 kV

0.32 A

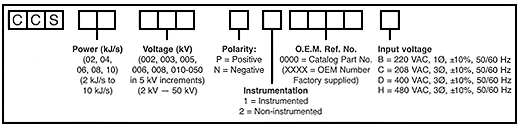

注１：正極性、操作パネル有り、三相208Vac入力モデルの型番です。
他のコンフィギュレーションも選択可能です。
注２：最大出力電圧時の平均パワーです。

■CCS08シリーズ製品スペック

平均充電率
8 kJ/s (定格出力電圧時)

AC入力
  三相 208 VAC 50/60 Hz
  三相 400 VAC 50/60 Hz
  三相 480 VAC 50/60 Hz

出力電圧レンジ
2,3,5,6,8,10,15,20,25,30,35,40,45,50kV.
全モデル0～100%の範囲で連続的に調整可
精度 ± 0.5%

極性
正極性又は負極性 (出荷時に設定)

放電後ディレー
  プリセットPSオフタイム～150µs
  負荷放電後の高電圧スイッチリカバリ時間を確保可能です。
  (工場出荷時に設定)

保護機能
過電圧/負荷回路短絡
過電流/過熱

操作パネル
セット電圧をLCDディスプレイにて確認可能

パルス再現性
± 0.5% to 1 kHz

効　率
90%以上

力　率(Power Factor)
0.85以上

貫入電流リミット
10A以下

周囲温度
運転時： 0 ～ 45℃
保管時： -30 ～ 85℃

サイズ
高さ222mm x 幅482mm x 奥行508mm

質量
～10kVモデル：19 kg
10-50kVモデル：29 kg

リモート制御
25-pin D-sub female
ソケットタイプコネクタ

出力ケーブル
5.49m (18ft) 高電圧ケーブル
(ご要望により他の長さも可能です)

オプション

電圧リモート制御 (～10 kVモデル) - 工場にて設定
マスタ／スレーブオプション - ユーザにて設定可能
放電後ディレータイム - 工場にて設定
高電圧インヒビットモード:
アクティブローインヒビット, Logic "0" = 高電圧インヒビット - 工場にて設定
高電圧イネーブルモード：
アクティブハイイネーブル, Logic "1" = 高電圧イネーブル - 工場にて設定
高電圧イネーブルモード：
アクティブローイネーブル, Logic "0" = 高電圧イネーブル - 工場にて設定
