General Atomics
(ジェネラルアトミクス社：アメリカ)
(旧Maxwell Capacitor)
|

|
| |
高電圧パルス放電用コンデンサ
■DPシリーズ パルス放電用コンデンサ
Series DP Pulse Discharge Capacitors
|
|
| ■電気的特性 |
|
|
・定格電圧 ：2〜15[kV] |
|
・静電容量 ：2〜185[µF] |
|

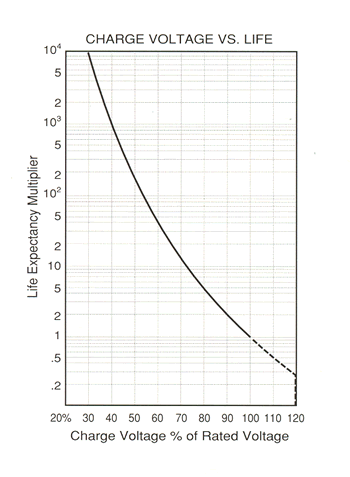

・寿命：5万〜5000万サイクル以上(使用条件に依存) |
|
|
| ■用 途 |
|
|
・レーザー、フラッシュランプ等
(中程度の寿命が要求される用途) |
シングルエンド 金属ケース
中長寿命多目的パルス放電用 高電圧コンデンサ |
| 型番 |
静電容量
[µF] |
定格電圧
[kV] |
最大ピーク
電流[kA] |
最大RMS
電流[A] |
設計寿命

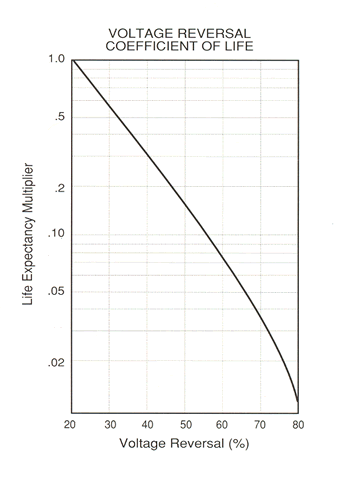

(20%VR) |
許容温度範囲
|
インダクタンス
[nH] |
サイズ(H x W x L)
[mm] |
質量
[kg] |
外形状 |
| 30542 |
50 |
2.0 |
25 |
25 |
5 x 107 |
-30〜+65℃ |
100 |
73 x 116 x 197 |
2.3 |
D1 |
| 30543 |
100 |
2.0 |
25 |
25 |
6 x 106 |
-30〜+65℃ |
120 |
96 x 116 x 197 |
3.5 |
D1 |
| 39504 |
185 |
3.0 |
25 |
25 |
5 x 104 |
-10〜+40℃ |
160 |
96 x 116 x 267 |
5.0 |
D1 |
| 30545 |
10 |
3.5 |
25 |
25 |
1 x 106 |
-30〜+65℃ |
50 |
49 x 74 x 175 |
0.8 |
D2 |
| 30549 |
50 |
3.5 |
25 |
25 |
1 x 106 |
-30〜+65℃ |
120 |
96 x 116 x 184 |
2.7 |
D1 |
| 30550 |
10 |
5.0 |
25 |
25 |
4 x 105 |
-30〜+65℃ |
90 |
50 x 93 x 184 |
1.1 |
D2 |
| 30552 |
50 |
5.0 |
25 |
25 |
2 x 105 |
-30〜+65℃ |
170 |
96 x 116 x 267 |
4.0 |
D1 |
| 30665 |
20 |
7.5 |
25 |
25 |
1 x 105 |
-30〜+65℃ |
90 |
96 x 116 x 267 |
4.5 |
D1 |
| 39741 |
2 |
15.0 |
25 |
25 |
2.5 x 105 |
-30〜+65℃ |
110 |
81 x 86 x 175 |
1.9 |
D1 |
|
|
