■高電圧パルス放電用
  セラミックコンデンサ

EPSRシリーズは新開発のエポキシ樹脂封止型セラミックコンデンサであり、高電圧直流電源、コピー機、雷撃アレスタ、電子顕微鏡、レーザー機器などの用途に最適です。

●EPSRシリーズ主要特性

	静電容量：	500〜4000pF
	静電容量誤差：	±20%以内（高精度モデル有）
	許容温度範囲：	-30℃〜+50℃
	エネルギー散逸：	最大0.5% (@1kHz)
	絶縁試験：	下記DCﾃｽﾄ電圧にて10秒間
	絶縁抵抗：	20,000MΩ(ﾐﾆﾏﾑ値：@100VDC)
	温度係数：	N5500(±1000ppm/℃)
	端子強度：	最大トルク・・20[inch・lbs]

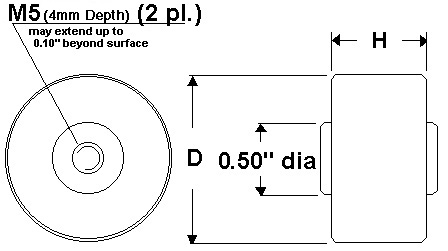

■外形状

■電気的特性・外形状

・EPSRシリーズ

品　名	静電容量 [pF]	静電容量 許容差	定格電圧 [kV]	DCﾃｽﾄ電圧 [kV]	寸法"D" [mm]	寸法"H" [mm]
EPSR20-880MA	880	±20%	20	30	30.5	23
EPSR20-1400MA	1400				38
EPSR20-1700MA	1700				52
EPSR20-2500MA	2500				48
EPSR20-2700MA	2700				52
EPSR20-4000MA	4000				60
EPSR20-5000MA	5000				76
EPSR20-7000MA	7000				76
EPSR25-5000MA	5000	±20%	25	35	75	25
EPSR30-180MA	180	±20%	30	45	38	26
EPSR30-400MA	400				32
EPSR30-460MA	460				30.5
EPSR30-500MA	500				32
EPSR30-940MA	940				38
EPSR30-1400MA	1400				48
EPSR30-1700MA	1700				48
EPSR30-2000MA	2000				52
EPSR30-2700MA	2700				60
EPSR30-4000MA	4000				70
EPSR40-700MA	700	±20%	40	55	38	32
EPSR40-1000MA	1000				48
EPSR40-1300MA	1300				48
EPSR40-1500MA	1500				52
EPSR40-2000MA	2000				60
EPSR40-2600MA	2600				70
EPSR50-100MA	100	±20%	50	65	25.5	35
EPSR50-500MA	500				38
EPSR50-1000MA	1000				48
EPSR50-1100MA	1100				52
EPSR50-1700MA	1700				48
EPSR50-2000MA	2000				70
EPSR50-3000MA	3000				76
