＜新製品紹介＞
40GBps対応、GRF121/RF121シリーズ
ラッチングタイプ メカニカルリレー
40GBps/18GHz(GRF121), 20GBps/12GHz(RF121)
の実力を誇る、進化を続けるテレダインリレーの新製品を
ご紹介します。

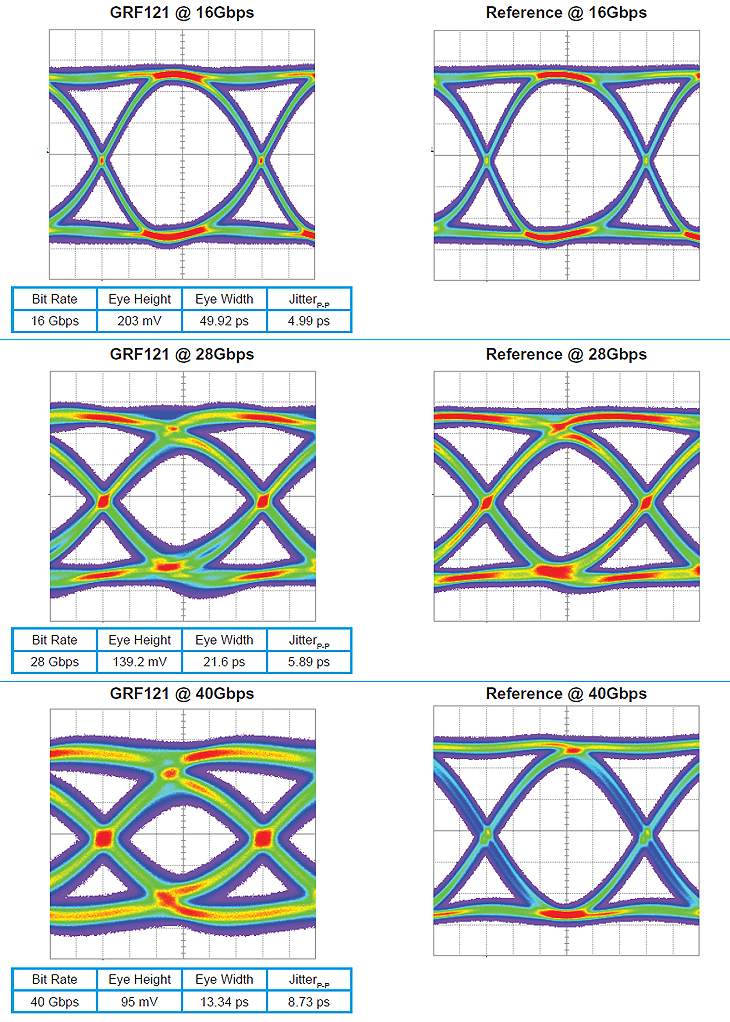

■GRF121/GRF121R/GRF121A/GRF121AR
・・40GBps/18GHz対応 (表面実装）
![]()
■RF121/RF121R/RF121A/RF121AR
・・20GBps/12GHz対応 （リードタイプ）
 GRF121/RF121 日本語版カタログ
GRF121（表面実装タイプ）メーカカタログ（英文）
GRF121A（表面実装/GND接続タイプ）メーカカタログ（英文）
RF121(リードタイプ) メーカカタログ（英文）
RF121A（リード/GND接続タイプ）メーカカタログ（英文）

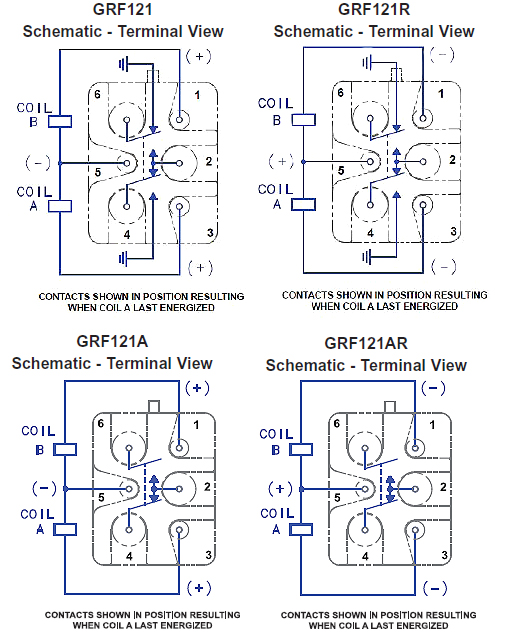

●型式の"R"有無について： コイル極性(Reverse)を表します（下記回路図参照）
●型式の"A"有無について： オープン端子GND接続の有無を表します（下記回路図参照）
■基本特性
- コンタクト： SPDTラッチング/オープン端子接地
- デューティ： Continuous
- 定格負荷 ： Resistive, 0.25A/28Vdc
- 接点寿命 ： 300万回(Typical,Low Level)
- コイル電力： 410mW(GRF/RF121-5 Typical) / 290mW(GRF/RF121-12 Typical)
- 動作時間 ： 7.0msec.max
- 最短駆動パルス： 6.0msec(@定格電圧)
- 絶縁抵抗 ： 1000MΩ min
- 絶縁耐圧 ： 350Vrms(60Hz)@大気圧条件下
■耐環境条件/物理的仕様(GRF121)
- 保管温度範囲：-55℃〜+125℃
- 使用温度範囲：-55℃〜+85℃
- 振動環境 ： 10G's 10-3000Hz
- 衝撃環境 ： 30G 6ms Half-Sine
- パッケージ： ハーメチックシール
■コイル特性
| 型 番 |
GRF121-5/GRF121R-5
GRF121A-5/GRF121AR-5
RF121-5/RF121R-5
RF121A-5/RF121AR-5 |
GRF121-12/GRF121R-12
GRF121A-12/GRF121AR-12
RF121-12/RF121R-12
RF121A-12/RF121AR-12 |
| コイル電圧 (ノミナル) |
5.0 |
12.0 |
| コイル抵抗 (Ω,+/-20%) |
61 |
500 |
| ピックアップ電圧 (Vdc,Min) |
4.3 |
10.4 |
|
|

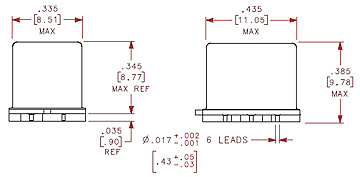

■外形寸法・回路構成
(Bottom View: "Coil A" Last Energized)
|
|
