AEM, Inc.
（エイ･イー･エム社：アメリカ）
高信頼性フェライトチップビーズ
High Reliability Ferrite Chip Beads
世界初にして唯一の高信頼性用途DSCC認定フェライトチップビーズをご提供いたします。
AEM社サンディエゴ工場にて製造するHRBシリーズ フェライトチップビーズは、全ての材料・製造工程に対するトレーサビリティを確保しており、全ての工程をDSCC-03024に従って製造しております。
●DSCC-03024 (MIL準拠品)のデータシートは
こちら
●AEM-487070 (一般品)のデータシートは
こちら
■特 長
DSCC 03024準拠フェライトチップビーズの世界初にして唯一の供給メーカ
100％米国製
宇宙用機器に使用可能な端子（5%Pb含有、スズウィスカ発生無し）
高信頼性用途に特化した設計
全ての材料・工程へのトレーサビリティを確保
航空宇宙、防衛、医療等の高信頼性機器に使用可能
■主な用途
アナログ／デジタル回路のノイズサプレッサ
宇宙用機器・コンポーネント
防衛用機器・コンポーネント
医療用機器
油井掘削・地下掘削機器
その他高信頼性用途
■製品仕様
使用温度範囲： -55℃〜+125℃(MIL規格に準拠)
宇宙用認定Sn/Pb、或いは金メッキ端子
宇宙用ﾚﾍﾞﾙ品−Group A/Bデータ添付 (Group Cはオプション)
高信頼性モノリシック構造／閉磁路設計
EIA/EIAJ標準パッケージ： 0603 〜 1206サイズ

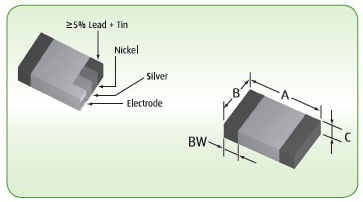

ｻｲｽﾞ
EIA / EIAJ
A
inch (mm)
A
inch (mm)
A
inch (mm)
端子(BW)
inch (mm)
0603/1608
0.063±0.006
0.031±0.006
0.031±0.006
0.014±0.006
0.063±0.006
0.031±0.006
0.031±0.006
0.014±0.006
0805/2012
0.063±0.006
0.031±0.006
0.031±0.006
0.014±0.006
0.063±0.006
0.031±0.006
0.031±0.006
0.014±0.006
1206/3216
0.063±0.006
0.031±0.006
0.031±0.006
0.014±0.006
0.063±0.006
0.031±0.006
0.031±0.006
0.014±0.006
■製品一覧
ｻｲｽﾞ
AEM型式
DSCC P/N#
ｲﾝﾋﾟｰﾀﾞﾝｽ
[Ω]
Rdc(Max.)
[Ω]
電流(Max.)
[A]
0603
HRB0603S300P.500..
03024-001
30
0.15
0.50
HRB0603S600P.500..
03024-002
60
0.15
0.50
HRB0603S101P.400..
03024-003
100
0.20
0.40
HRB0603S151P.400..
03024-004
150
0.25
0.40
HRB0603S181P.400..
03024-005
180
0.25
0.40
HRB0603S301P.200..
03024-006
300
0.30
0.20
HRB0603S401P.200..
03024-007
400
0.35
0.20
HRB0603S601P.200..
03024-008
600
0.40
0.20
HRB0603S102P.200..
03024-009
1000
0.60
0.20
0805
HRB0805S300P4.00..
03024-010
30
0.02
4.00
HRB0805S500P2.00..
03024-011
50
0.08
2.00
HRB0805S600P1.50..
03024-012
60
0.15
1.50
HRB0805S700P1.50..
03024-013
70
0.15
1.50
HRB0805S101P1.00..
03024-014
100
0.20
1.00
HRB0805S121P1.00..
03024-015
120
0.20
1.00
HRB0805S151P1.00..
03024-016
150
0.20
1.00
HRB0805S221P1.00..
03024-017
220
0.20
1.00
HRB0805S331P1.00..
03024-018
330
0.25
1.00
HRB0805S471P1.00..
03024-019
470
0.25
1.00
HRB0805S601P1.00..
03024-020
600
0.30
1.00
HRB0805S102P1.00..
03024-021
1000
0.40
1.00
1206
HRB1206S300P4.00..
03024-022
30
0.01
4.00
HRB1206S500P3.00..
03024-023
50
0.03
3.00
HRB1206S800P1.50..
03024-024
80
0.10
1.50
HRB1206S121P1.50..
03024-025
120
0.10
1.50
HRB1206S251P1.50..
03024-026
250
0.10
1.50
HRB1206S501P1.00..
03024-027
500
0.20
1.00
HRB1206S601P1.00..
03024-028
600
0.30
1.00
型式について
(1) シリーズ名(HRBシリーズ)
(2) チップサイズ（AxB）
(3) スピードコード (S: Standard, H:High Speed)
(4) インピーダンス(3桁"PQR" → PQ x 10^R [Ω@100MHz])
(5) 誤差コード (J:±5%, K:±10%, M:±20%, P:±25%)
(6) 電流値（アンペア）
(7) 端子コード（F: Sn/Pbはんだ端子, G:金端子）
(8) パッケージコード (T: テープ/リール, B: バルク)
