ALTRONIC薄膜抵抗器
カタログ(PDF:299kB)

製品案内

  ALTRONIC Research Inc.
  (アルトロニック社:アメリカ)


ハイパワー薄膜抵抗体 抵抗器
High Power Non-Reactive Cermet Resistors

アルトロニック社では、ダミーロード内部などに使用されるRF/DC用ハイパワー薄膜抵抗体の豊富なラインナップを取り揃えております。

アルトロニック社のダミーロードのみならず、米国Bird社(バード社)ダミーロードのメンテナンス用ロッド互換品もございます。ので、お気軽にお問い合わせください。

製品ラインナップは空冷、水冷タイプなどのカタログ品のほかに、カスタム品も承ります。詳細は(株)コムクラフト営業部までお気軽にお問合せください。

■仕 様
・パワー:5kW〜100kW(水冷)/10W〜1kW(空冷)
・抵抗値:1Ω 〜 20MΩまで各種
・抵抗値誤差: 1% (ミニマム)
・寿命:1000[h]通電後、最大5%の抵抗値変化

■用 途
・ハイパワーRF試験回路ダミーロードのメンテナンス等

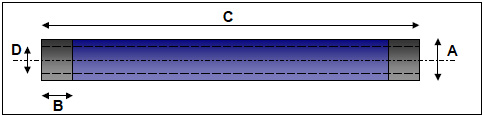

■ラインナップおよび外形寸法




・強制水冷タイプ

パワー SIZE [mm]
A B C D
5kW12.79.51279.5
10kW22.212.7193.715.8
50kW27.912.7304.822.2
100kW27.912.7863.622.2

・空冷タイプ

パワー SIZE [mm]
A B C D
10W12.76.444.56.4
20W12.76.450.86.4
30W1912.763.56.4
60W1912.712712.7
100W25.419152.419
150W25.419203.219
300W25.419304.819
500W25.425.4457.219
750W50.825.4457.244.5
1000W50.825.4609.644.5

・内部水流冷却タイプ / 油冷タイプ

        内部水冷や油冷タイプの各種カスタム製作を承ります。

■アルトロニック社ハイパワー薄膜抵抗体 製品紹介(PDF:299kB)

 ●お見積のご用命、お問合せ等は こちらのフォーム または電子メール info@comcraft.co.jp までお気軽にご連絡下さい。
