■5kVDC ”SHVコネクタ” 高電圧同軸ケーブルアセンブリ



・高圧ケーブルアセンブリを低価格でご提供、5kVDC SHVコネクタ・SHVアセンブリ

コムクラフト ケーブルシステム”SHVシリーズ”は、長年の実績に裏付けられた汎用性と高信頼性を兼ね備えた高電圧コネクションシステムで、組立、試験済みの製品をお届けするケーブルアセンブリをお届け致します。

コムクラフトでは5kVDCのSHVコネクタ、20kVDC(タイプC:赤-85℃/ポリエチレン製)および18kVDC(タイプL:白-125℃/FEP製)の同軸ケーブルを標準在庫品として取り揃え、お客様のニーズに柔軟かつ迅速に対応しております。高電圧コネクションのご用命は是非弊社にお申し付けください。

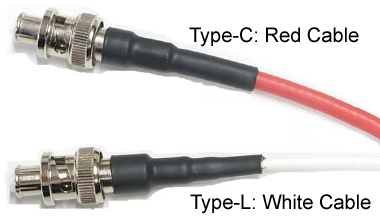

●SHVプラグアセンブリ

  市販のBNCプラグのようにレセプタクルにフィットさせて、押し回し1/4回転で勘合完了!着脱が簡便な構造になっております。(※通電中のプラグ着脱は大変危険ですので絶対にお止めください)

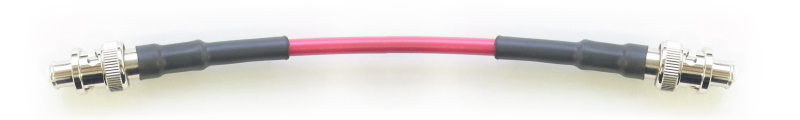

ケーブルアセンブリのご用命は、ケーブルタイプ、片端、両端アセンブリの別、およびアセンブリ品の長さをご指定ください。

   <型番>
         C-SHVP1-XX.XXM (Cタイプ:片端アセンブリ/85℃ 5A)
         C-SHVP2-XX.XXM (Cタイプ:両端アセンブリ/85℃ 5A)
         L-SHVP1-XX.XXM (Lタイプ:片端アセンブリ/125℃ 1A)
         L-SHVP2-XX.XXM (Lタイプ:両端アセンブリ/125℃ 1A)

●SHVレセプタクル

  パネル内側からレセプタクルを挿入し、表側からナットを締め付けて固定するバルクヘッドタイプ、およびネジ4本でレセプタクルを固定する4点ネジ留めタイプの2種がございます。
  機器内部側の端子形状は半田付け端子となってます。

型番     ・R-SHVJ-01 (写真左:5kVDC,4点ネジ留め型)
          ・BR-SHVJ-01 (写真右:5kVDC,バルクヘッド型)

●SHVアダプタ(ジャック-ジャック)

  SHVプラグ同士を接続するアダプタで、ケーブルの延長が必要な際にもう1本のSHVアセンブリを準備することで、容易に延長が可能となります。

型番    ・AD-SHVJJ-9337 (両端ジャック)

●各種仕様

■共通仕様
耐電圧             :  5kVDC
電流値             :  5A(Cタイプ:typical)
電流値             :  1A(Lタイプ:typical)
使用温度範囲     :  -40℃〜+85℃ (Cタイプ)
使用温度範囲     :  -40℃〜+125℃ (Lタイプ)
■ケーブル仕様(Cタイプ)
タイプ               :  高圧同軸シールドケーブル
耐電圧             :  20kVDC
タイプ               :  AWG#16
外径                :  4.9mm
絶縁/外被素材  :  ポリエチレン
最小屈曲半径     :  49mm
■プラグ/レセプタクル/その他
プラグ形状         :  SHVタイプ(バイヨネット方式)
レセプタクルタイプ:  パネルマウントタイプ
コネクタ素材       :  黄銅製/ニッケルメッキ仕上げ(本体)
コネクタ素材       :  黄銅製/金メッキ仕上げ(コンタクト)

■ケーブル仕様(Lタイプ)
タイプ               :  高圧同軸シールドケーブル
耐電圧             :  18kVDC
タイプ               :  AWG#26
外径                :  2.4mm
絶縁/外被素材  :  テフロン(FEP)
最小屈曲半径     :  24mm

●お見積のご用命、お問合せ等は こちらのフォーム または電子メール info@comcraft.co.jp までお気軽にご連絡下さい。
