真空コンデンサの寿命について



■真空コンデンサの寿命について / COMET Service Bulletin SB-56

 コメット社の可変真空コンデンサは、駆動部分(ベローズ、シャフト、ナット)に寿命がございます。
 その寿命は、ご使用環境やご使用方法によって異なります。

●ベローズの寿命

 下記のグラフはベローズの予測寿命を表すものです。
X 軸は使用静電容量域を示し、 Y 軸は寿命サイクル数を示しております。

<重要> C min 値以下でのご使用は、寿命を著しく短くするためお控えください。

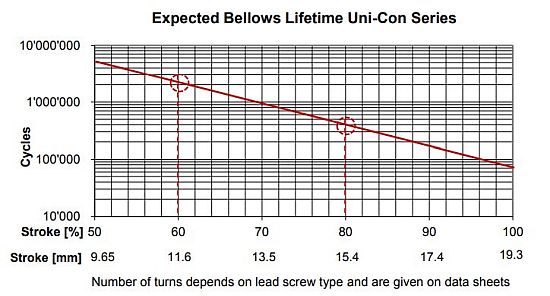

図1:ユニコンシリーズでのベローズ寿命に関するグラフ

*60%の使用静電容量域とは、静電容量の20%から80%まで駆動させることを意味します。

例)CVUN 1000AC/5 BAJA 使用静電容量域: 260-745pF (54%) : 260pF=2回転 / 745pF= 8回転
     ======> 予想寿命回転数:〜3700K サイクル

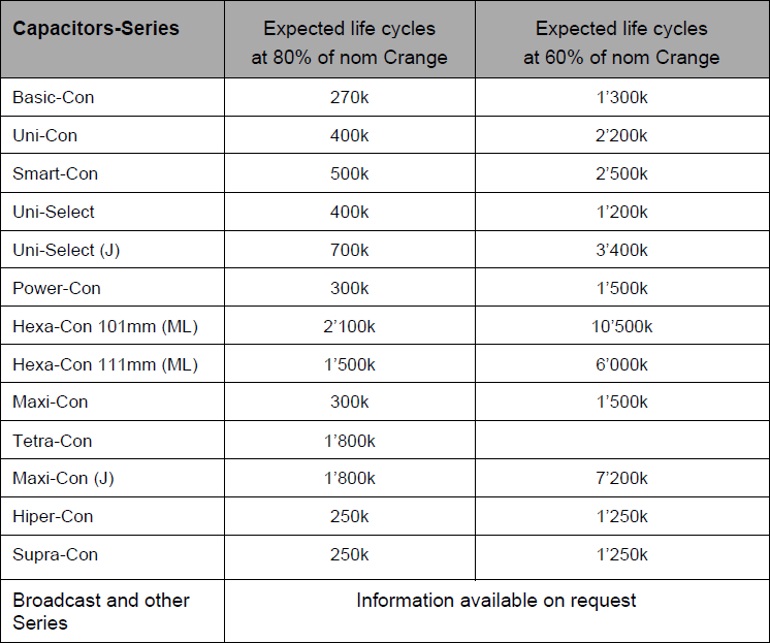

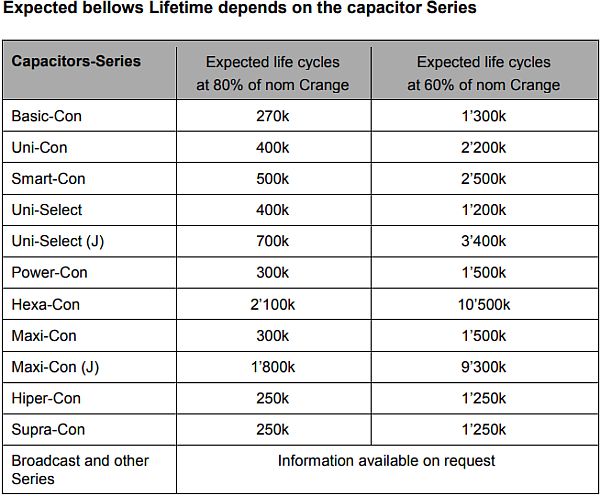

○各シリーズのベローズ予想寿命



    *上記の値は、静電容量域の中心を基準に算出した寿命の値であり、
     C min 側を主にご使用される場合は、寿命は上記の値より短くなります。

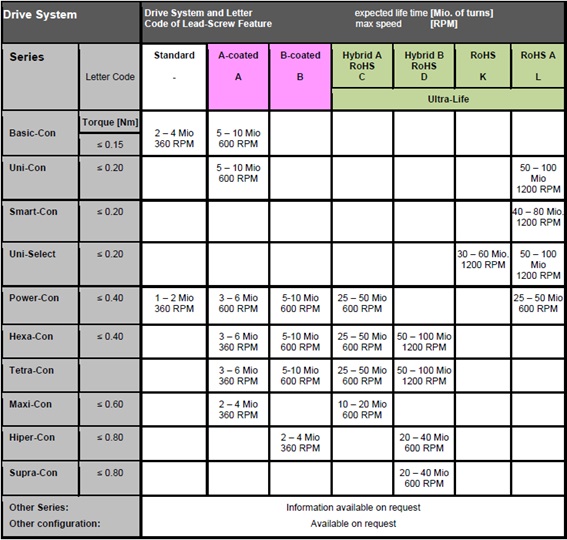

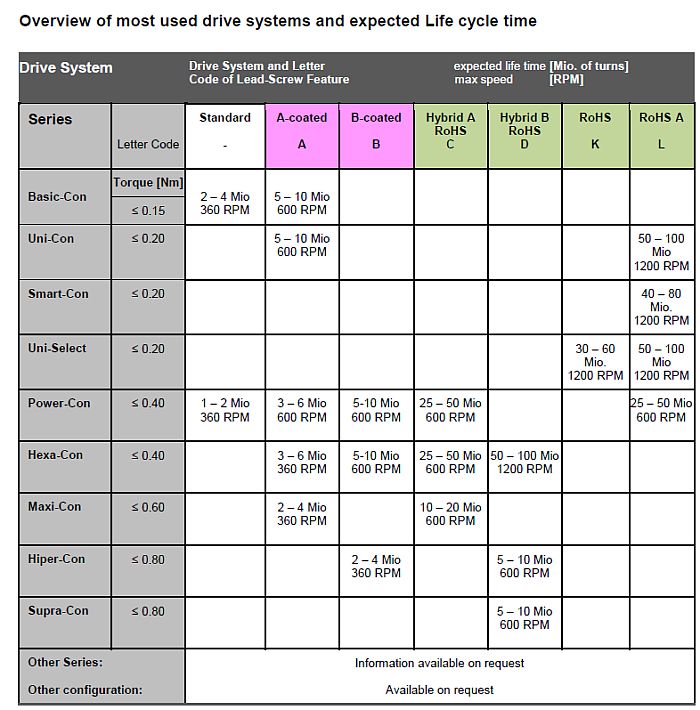

●駆動機構の予想寿命



*Ultra Life(レターコード C,D,K,L) の駆動シャフト・ナットをご使用いただくことで、
 従来品(レターコード: A,B )対し、寿命が 10 倍になります。
*Mio = million (100万シャフト回転) を意味します。

例:
  従来品  : CVUN 500AC/ 8 BAJA
  Ultra Life: CVUN 500AC/8 BAJL
◆真空コンデンサの寿命(PDF:274kB)
