●小型高電圧試験器
- AC出力：0〜60kV peak／ 0〜50mA rms
- DC出力：0〜50kV peak／ 0〜1mA
- 測定精度：電圧 2%／電流 20%
- 電源電圧（発注時指定）：200V/100V
- 消費電力：2.15kVA
- 周波数：50/60Hz
- AC試験モード：連続／パルス
- DC試験モード：+/- 両極性

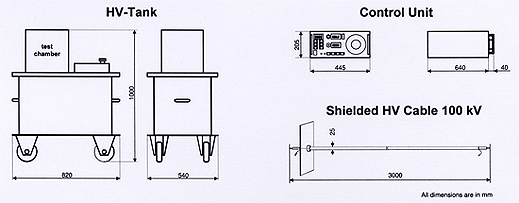

■外形寸法
■HV60-50カタログ（英語版pdf：90kB）
■高電圧テストユニットに関する技術情報
COMET社の高電圧テストユニットは最高で60kV peakのAC電圧を発生させることが可能です。周波数は50/60Hzです。AC/DCそれぞれの試験モードで正極性／負極性いづれの出力も可能です。
実際のテスト電圧はいづれの試験モードでもピーク値が表示されます。供試体の損傷を防ぐために、DC出力電圧は50kV制限されています。
AC電流測定には、50mA及び1mAのどちらのモードも使用可能です。表示される電流値は供試体を通過した電流のrms値です。
コンデンサの漏れ電流は、DC電流測定モード(100μAレンジのみ)で測定可能です。印加されるDC電圧はパルス電圧ですので注意が必要です。従って表示される電流はリーク電流とチャージ電流の合算値となります。コンデンサの容量によって、コンデンサー電圧が受けるリップルの影響は変わってきます。容量が1000pF以上の場合にはリーク電流値は20%以上の精度で計測可能です。
この製品は、低電圧モードで作動することも可能です。低電圧モードでは出力電圧が約20%となりますが、アーク検知器の感度は飛躍的に向上します。
■HV60-50に関する詳細技術情報（英語版pdf：207kB）
|
