・絶縁材料の物性および電流特性について
高電圧ケーブルの絶縁材には、用途に応じた様々な材質が使用されており、それぞれに優れた特長をもっています。
耐環境性や機械的耐性など、お客様のアプリケーションに応じた適切な素材をお選びいただくことで、長期に渡って良好なコンディションの下でケーブルを使用することが可能となります。
下表はあくまで参考で、使用条件の組合わせなどで使用すべき素材も変わってまいります。アプリケーションに適したケーブル選定の詳細はコムクラフト営業部にお問合せください。
■絶縁材料の物性
耐 性 |
シリコン |
エチレン プロピレンゴム |
EPDM |
ネオプレン |
ポリ塩化ビニル |
ハイパロン |
高密度 ポリエチレン |
低密度 ポリエチレン |
X-リンク ポリオレフィン |
耐磨耗性 | ×-△ | △-○ | ○ | ○-◎ | △-○ | ○ | ◎ | ○ | ○ |
耐熱性 | ◎ | ○-◎ | ◎ | ○ | ○-◎ | ◎ | ◎ | ○ | ◎ |
耐候性/直射日光 | ◎ | ◎ | ◎ | ○ | ○-◎ | ◎ | ◎ | ◎ | △ |
火 炎 | △-○ | × | × | ○ | ◎ | ○-◎ | × | × | ○ |
水 | ○-◎ | ◎ | ○-◎ | ◎ | ○ | ○ | ◎ | ◎ | ○ |
酸 | △-○ | ◎ | ○-◎ | ○ | ○-◎ | ◎ | ◎ | ○-◎ | ○ |
アルカリ | △-○ | ◎ | ○-◎ | ○ | ○-◎ | ◎ | ◎ | ○-◎ | ○ |
酸化性雰囲気 | ◎ | ◎ | ◎ | ○ | ◎ | ◎ | ◎ | ◎ | ○ |
オゾン | ◎ | ◎ | ◎ | ○ | ◎ | ◎ | ◎ | ◎ | ○ |
放射線 | ◎ | △ | ○ | △-○ | △ | ◎ | ○-◎ | ○-◎ | ○ |
油脂性炭化水素 | ×-△ | ×-△ | × | ○ | ×-○ | △ | ○-◎ | ○-◎ | △-○ |
芳香族炭化水素 | × | ×-△ | △ | ×-△ | ×-△ | △ | × | × | △-○ |
炭化水素ハロゲン化物 | ×-○ | × | × | × | ×-△ | ×-△ | ○ | ○ | △-○ |
アルコール | ○ | ◎ | × | △ | ○-◎ | ○ | ◎ | ◎ | △-○ |
| ASTM | | | | | | | | | |
比 重 | 792-66 | 1.1-1.6 | 0.9 | 0.85 | 1.2-1.6 | 1.2-1.7 | 1.4-1.7 | 0.95 | 0.92 | 1.3 |
抗張力 [psi] | 638-77 | 1000 | 3400 | 700-2400 | 1200-2700 | 1500-4500 | 1200-2200 | 3600 | 1700 | 1800 |
伸展性 [%] | 412-75 | 100-500 | 400 | 200-550 | 300-700 | 40-400 | 300-600 | 400 | 600 | 350 |
体積抵抗率 [Ω・cm] | 257-78 | 8.0E+13 | 1.0E+18 | 1.0E+17 | 1.0E+13 〜+16 | 1.0E+14 〜+16 | 1.0E+12 〜+14 | 1.0E+17 | 1.0E+13 | 1.0E+15 |
温度範囲 上限/下限[℃] | - | 150/-80 | 105/-40 | 105/-55 | 60/-20 | 80/-20 | 90/-20 | 80/-60 | 80/-60 | 125/-40 |
絶縁耐力 [V/mil] | 149-75 | 100-700 | 600 | 500-800 | 600 | 250-500 | 500 | 500 | 550 | 500 |
誘電率 (60/1kHz) | 150-78 | 3.0-3.5 | 2.2-3.3 | 2.5-3.5 | 5.0-7.0 | 3.2-9.0 | 9.0-11.0 | 2.3 | 2.3 | 2.3 |
※注
油脂性炭化水素:ガソリン、ケロシン等 芳香族炭化水素:ベンゾイル、トルエン等 ハロゲン化物:ディグリーザー(油性溶媒)
EPDM:エチレンプロピレンジエンモノマーゴム ハイパロン:クロロスルフォン化ポリエチレン

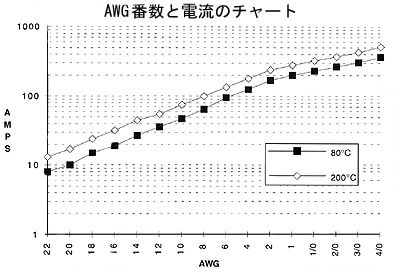

■電流特性
※注:マルチコンダクタタイプの場合には以下のディレーティング係数を乗じてください。
2〜3線タイプ: 0.9
4〜6線タイプ: 0.8
7〜24線タイプ: 0.7
