High Energy Corp.(HEC)
ハイエナジー社 (ヘック社)



■25kV耐電圧・大電力モデル  HT69シリーズ

●静電容量 [pF] および最大電力 [kVAR]

    HT69シリーズ :  50〜1500pF, 50kVAR

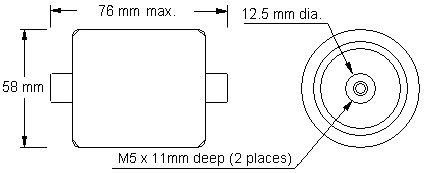

■外形状

outline
■電気的特性

・HT69シリーズ
品 名 静電容量
[pF]
静電容量
許容差
定格電圧
[kV]
温度特性
(下図)
1MHz 10MHz 30MHz
最大電流
[A]
kVAR 最大電流
[A]
kVAR 最大電流
[A]
kVAR
HT69 50PFM-M 50 ±20% 25 NPO 3.2 50 14.1 50 16.8 29.9
HT69 75PFM-M 75 ±20% 25 NPO 3.7 50 15.8 50 17.8 22.6
HT69 100PFM-M 100 ±20% 25 NPO 3.9 50 17.4 50 20.2 21.6
HT69 130PFM-M 130 ±20% 25 NPO 4.1 50 18.0 50 24.1 23.7
HT69 150PFM-M 150 ±20% 25 N750 4.1 50 18.1 50 25.6 23.2
HT69 200PFM-M200 ±20% 25 N750 5.3 50 18.2 50 30.0 23.9
HT69 250PFM-M250 ±20% 25 N750 6.5 50 18.3 50 35.5 26.7
HT69 300PFM-M300 ±20% 25 N3300 5.3 50 13.0 25.9 22.1 8.6
HT69 500PFM-M500 ±20% 25 N3300 6.3 50 13.6 16.8 23.0 5.6
HT69 700PFM-M700 ±20% 25 N3300 7.0 50 14.1 13.6 24.5 4.5
HT69 800PFM-M800 ±20% 25 N5250 7.1 50 13.2 10.5 23.0 3.5
HT69 1000PFM-M1000 ±20% 25 N5250 7.4 50 15.1 9.9 25.0 3.3
HT69 1500PFM-M1500 ±20% 25 N5250 8.0 50 18.0 8.4 28.1 2.8

取付ネジ:ミリネジ サイズはM5となります。
静電容量許容差が±10%のものは品名の"PFM"が"PFK"になります。

■温度特性

TC chart-N
