MICROSEMI-RFIS (旧AML社)
(マイクロセミ社:アメリカ)


●窒化ガリウム(GaN)アンプ
  - Gallium Nitride (GaN) Amplifiers -

窒化ガリウム(GaN)アンプシリーズは、最新の窒化ガリウム(GaN)技術とマイクロセミ社独自のチップを使用し、小型パッケージにて窒化ガリウム(GaN)の効率および高い出力密度特性を実現しております。

周波数範囲は、オクターブおよび狭帯域の0.5〜18GHz、パワーレベル80Wまでをカバーしております。
また、100WまでハイパワーやTTLコントロール付き、内部アイソレータ付きなどのカスタム製作がご提案可能です。

(カスタム品のお問合せフォームは こちら

○製品ラインナップ

型番 周波数レンジ
(GHz)
ゲイン
(dB min)
Psat
(dBm min)
Psat
(dBm typ)
Psat
(W typ)
電圧/電流 電圧/電流 PAE 形状 ECCN

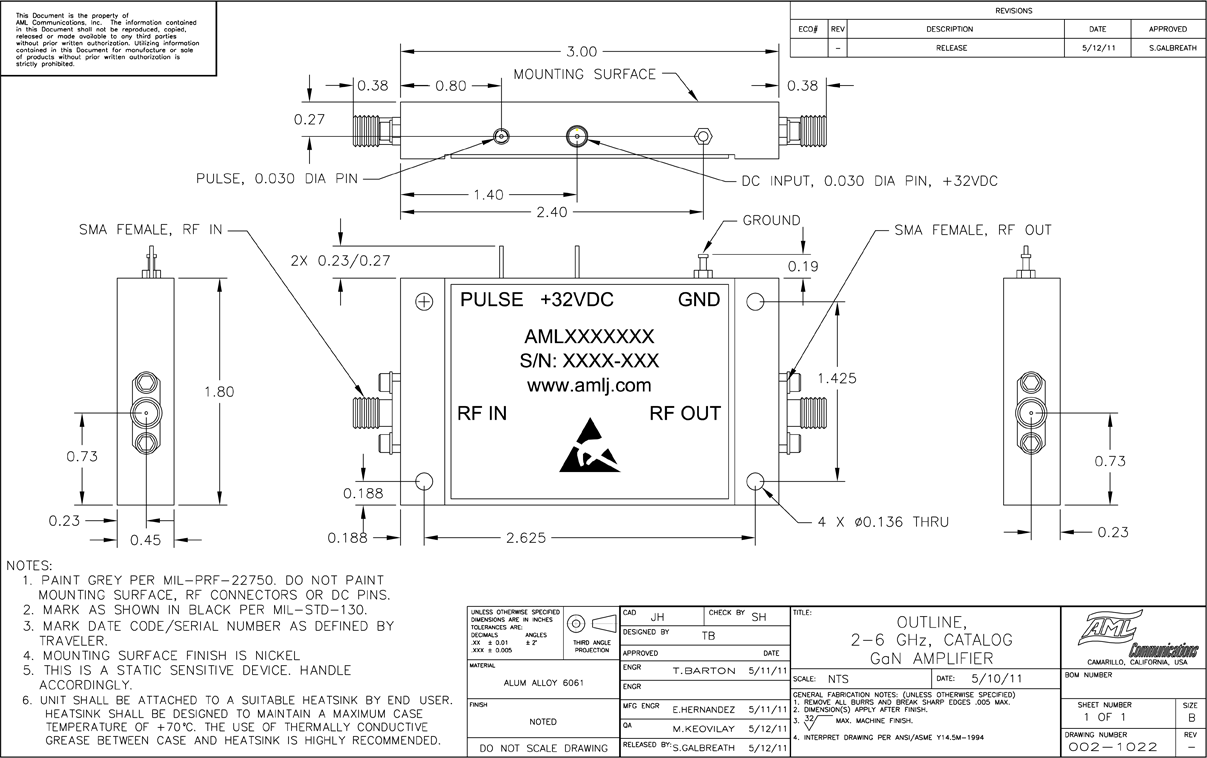

 AML056P4013  0.5 - 6.0  40  35  36  4  -  28V/0.75A  22%  002-1022  EAR99
 AML056P4014  0.5 - 6.0  40  37  38  6  12V/0.3A  28V/1.0A  20%  002-1022  EAR99

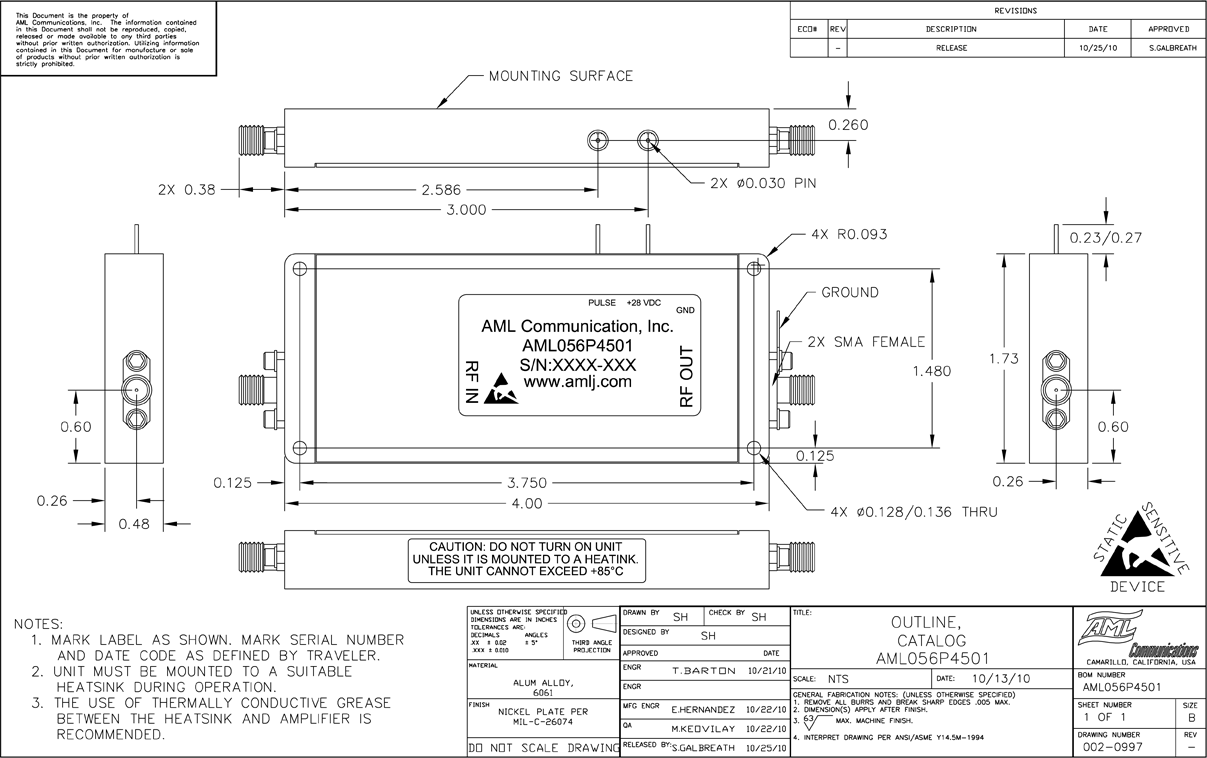

 AML056P4511  0.5 - 6.0  45  39  40  10  12V/0.3A  28V/1.3A  25%  002-0997  EAR99
 AML056P4512  0.5 - 6.0  45  43  44  25  -  40V/2.7A  23%  002-1022  EAR99
 AML13P5013  1.0 - 3.0  50  46  47  50  12V/0.5A  28V/4.8A  25%  002-1022  EAR99
 AML26P4011  2.0 - 6.0  40  40  41  12  -  28V/1.5A  30%  002-1022  EAR99
 AML26P4012  2.0 - 6.0  45  43  44  25  -  28V/3.0A  30%  002-1022  EAR99
 AML26P4013  2.0 - 6.0  50  46  47  50  -  28V/6.0A  30%  002-1022  EAR99

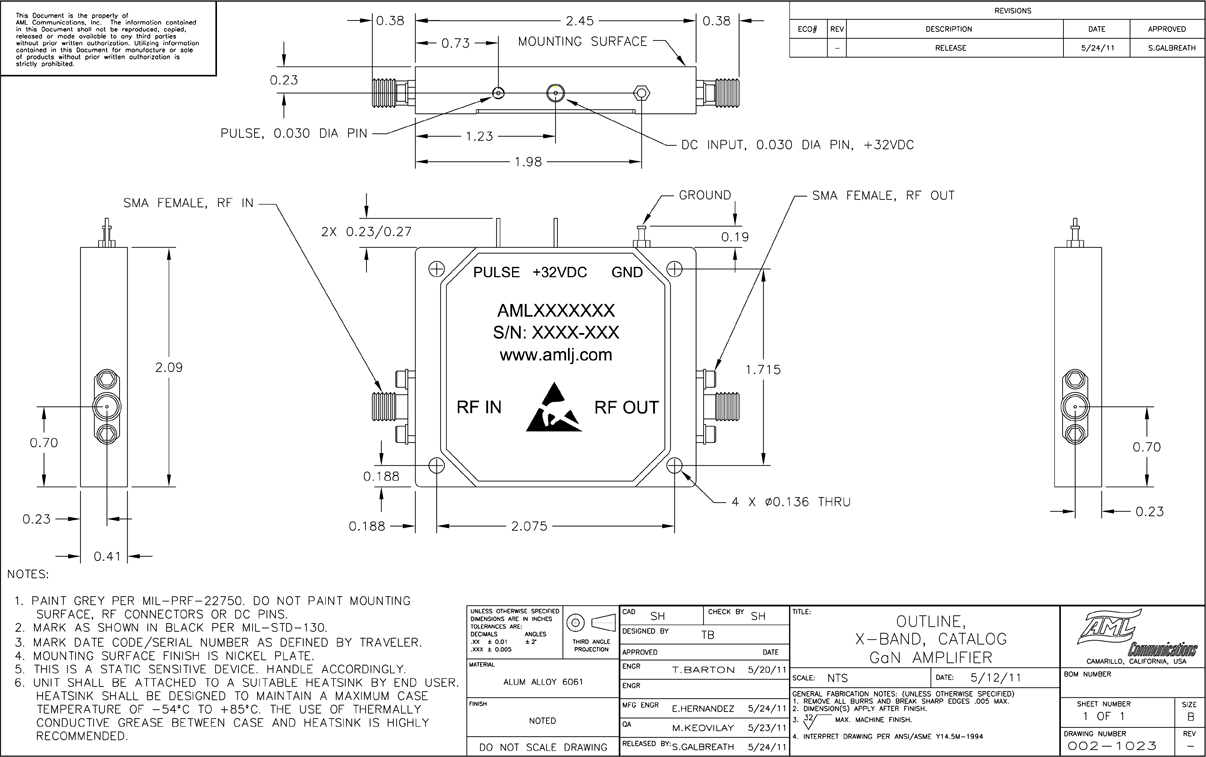

 AML59P4512  5.5 - 9.0  45  45  46  40  -  28V/4.0A  35%  002-1023  3A001.b.4.b
 AML59P4513  5.5 - 9.0  45  48  49  80  -  28V/8.0A  35%  002-1023  3A001.b.4.b

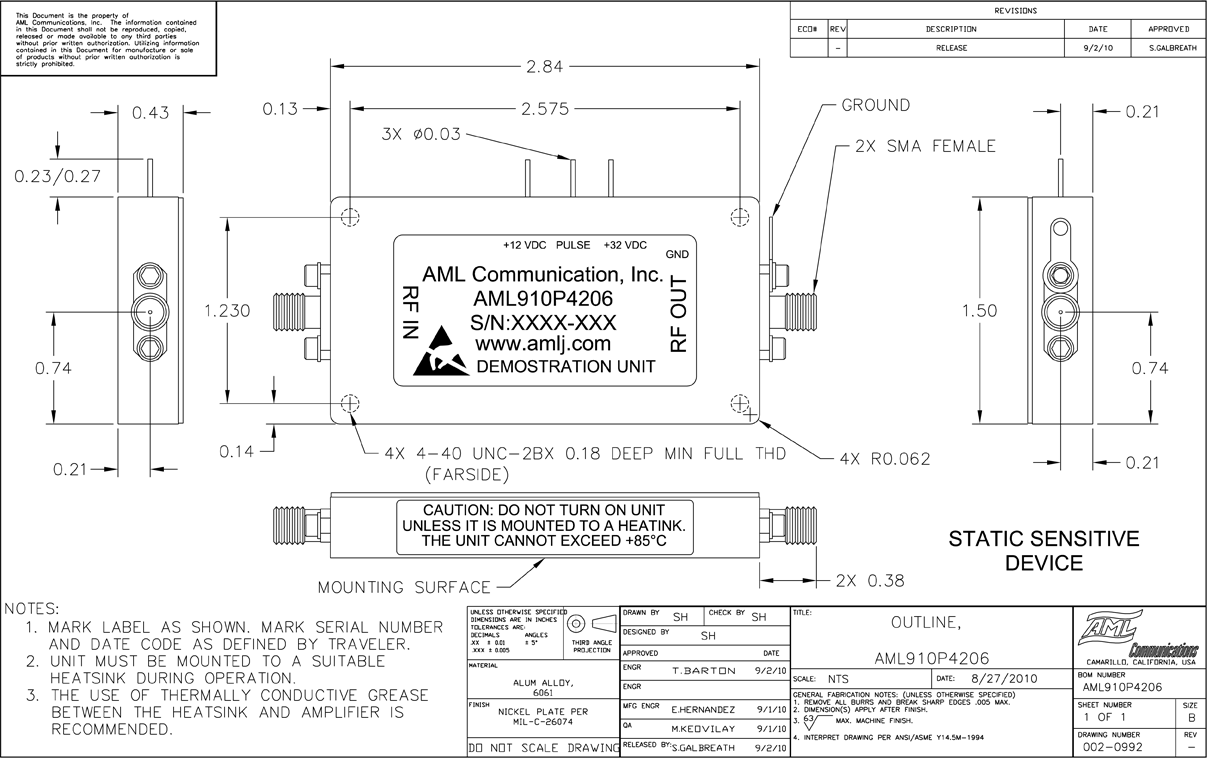

 AML910P4213  9.9 - 10.7  43  37  38  6  12V/0.4A  32V/0.5A  30%  002-0992  EAR99
 AML910P4214  9.9 - 10.7  43  39  40  10  12V/0.4A  32V/0.8A  30%  002-1006  EAR99

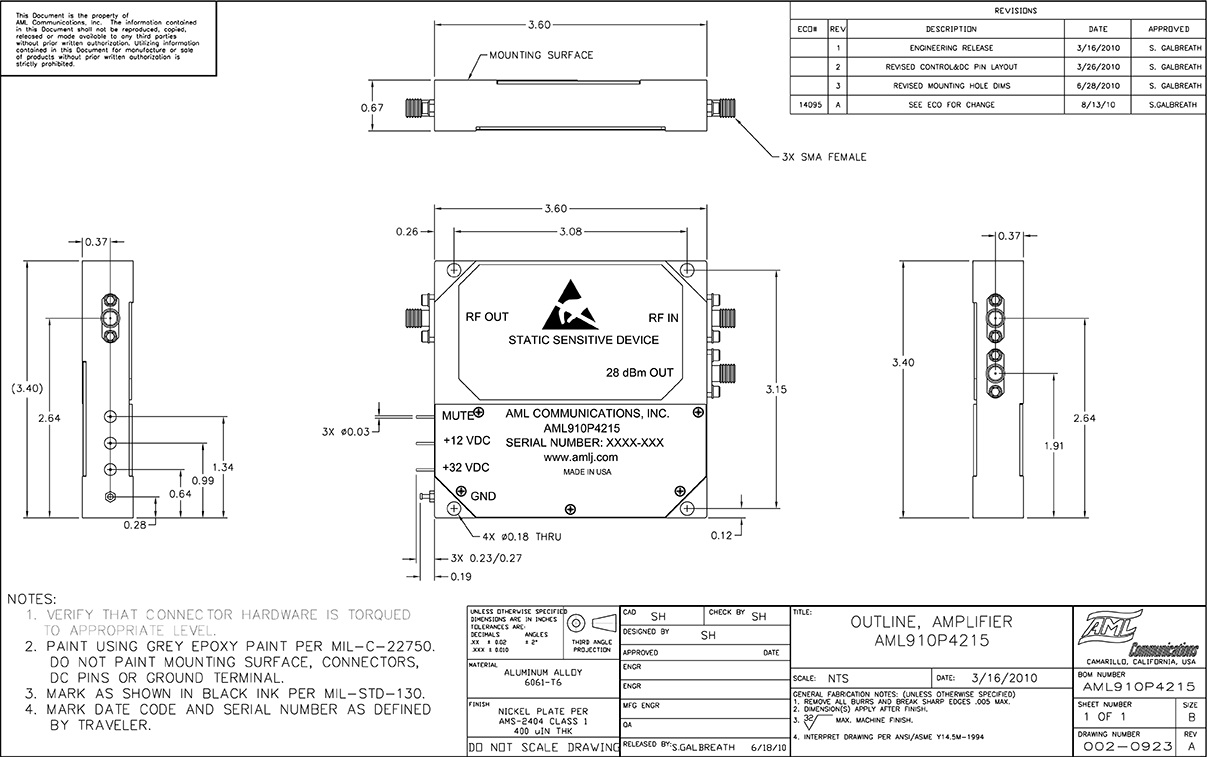

 AML910P4215  9.9 - 10.7  46  41.5  42  15  12V/1.0A  32V/1.3A  30%  002-0923  EAR99
 AML910P4216  9.9 - 10.7  46  42  43  20  12V/0.4A  32V/1.3A  30%  002-0992  3A001.b.4.b
 AML810P5011  7.8 - 11.0  45  43  44  25  -  28V/2.8A  30%  002-1023  3A001.b.4.b
 AML810P5012  7.8 - 11.0  50  46  47  50  -  28V/5.5A  30%  002-1023  3A001.b.4.b

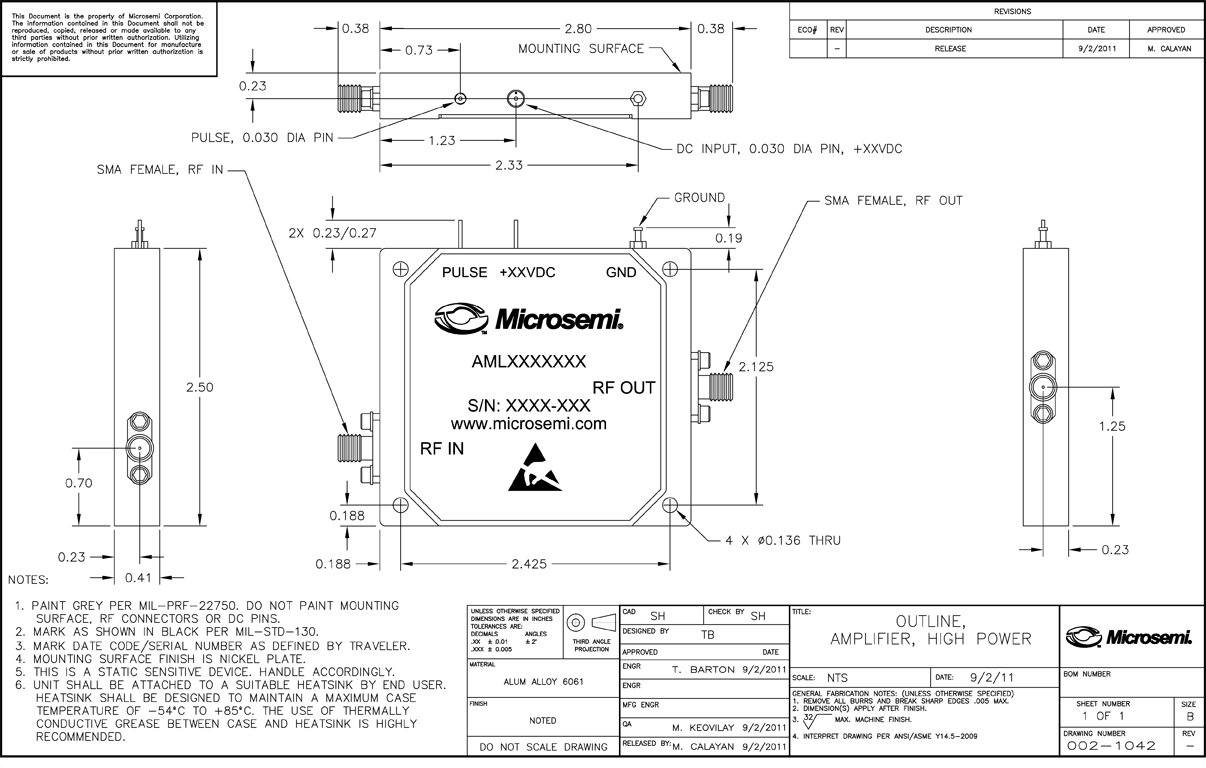

 AML810P5013  7.8 - 11.0  50  48  49  80  -  28V/11.5A  25%  002-1042  3A001.b.4.b
 AML1416P4511  14.0 - 16.0  45  42  43  20  -  35V/3.2A  18%  002-1023  ITAR
 AML1416P4512  14.0 - 16.0  45  45  46  40  -  35V/6.2A  18%  002-1023  ITAR
 AML618P4014  6.0 - 18.0  40  39  40  10  -  35V/2.8A  12%  002-0813  ITAR
 AML618P4015  6.0 - 18.0  40  42  43  20  -  35V/4.9A  12%  002-1023  ITAR
 AML218P4012  2.0 - 18.0  35  37  38  6  -  35V/1.5A  13%  002-0813  ITAR
 AML218P4011  2.0 - 18.0  40  39  40  10  -  35V/2.8A  12%  002-0813  ITAR
 AML218P4013  2.0 - 18.0  38  42  43  20  -  35V/4.9A  12%  002-1022  ITAR

       * ハーモニクス: -12dBc typ (入力: +10dBm)
       * Saturated Output

• フェーズマッチオプションが利用可能です: +/-15[deg] max (Over 0 to -60 dBm in)
• ゲインマッチング: +/-3 dB max
• 動作温度範囲は -20℃〜 +65℃です。
• 供給DC電圧は特記無き場合 +12〜+15VDCです。
• 上記仕様は変更になる場合がございます。
