 MYAT
 (マイアット社:アメリカ)



●101シリーズ 7/8"導波管/アダプタ
Series 101 RF Waveguide and Adapters

■電気的特性 - Electrical Characteristecs -
   ・インピーダンス:50±0.5Ω
   ・周波数上限:6,000[MHz]
   ・伝搬速度:自由空間の99.8%
   ・テスト電圧:6[kVDC]
   ・最大パワー:41[kW]
   ・VSWR:1.03 : 1

■機械的特性 - Mechanical Characteristecs -
   ・導体:高導電性硬銅チューブ
   ・外部導体:外径0.875"(22mm)/内径0.785"(20mm)
   ・内部導体:外径0.341"(9mm)/内径0.291"(7mm)

■101シリーズ ラインナップ
Series 101 Waveguide and Adapters for Variable Applications

型 名 対応ライン 用  途
導波管(直管タイプ)

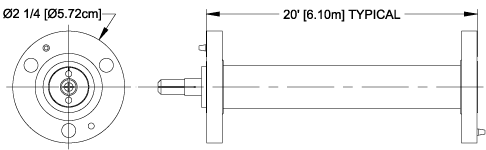

 101-001  7/8"
50Ω
形状及び長さ:20Feet(6.1m)直管、両端固定フランジ付き
フランジ径:φ2-1/4"(57.2mm) アンカーインシュレータコネクタ/Oリング付

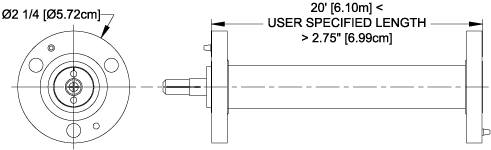

 101-002  7/8"
50Ω
長さ:指定可能、形状:直管、両端固定フランジ付き
フランジ径:φ2-1/4"(57.2mm) アンカーインシュレータコネクタ/Oリング付
 101-004  7/8"
50Ω
形状及び長さ:20Feet(6.1m)直管、コネクタ無し

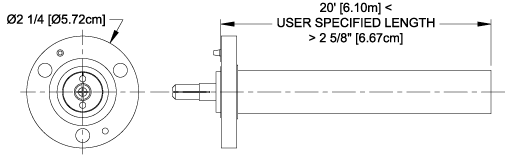

 101-006  7/8"
50Ω
長さ:指定可能、形状:直管、片端固定フランジ付き
フランジ径:φ2-1/4"(57.2mm) アンカーインシュレータコネクタ/Oリング付
導波管(90°屈曲/分岐管)

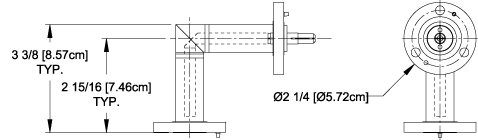

 101-021  7/8"
50Ω
形状及び長さ:90°エルボータイプ、両端自由回転フランジ付き
フランジ径:φ2-1/4"(57.2mm) アンカーインシュレータコネクタ/Oリング付

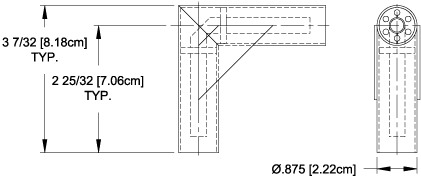

 101-025  7/8"
50Ω
形状:90°エルボータイプ、コネクタ無し

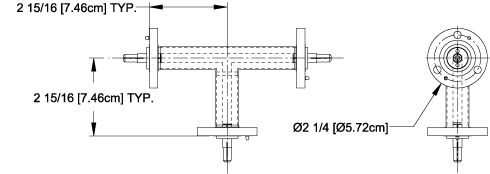

 101-040  7/8"
50Ω
形状:ティー分岐タイプ、各端自由回転フランジ付き
フランジ径:φ2-1/4"(57.2mm) アンカーインシュレータコネクタ/Oリング付
フランジ、コネクタ、アクセサリ

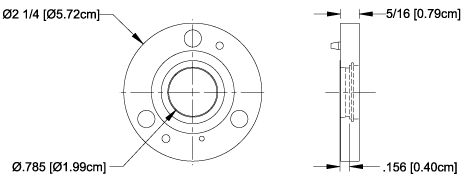

 101-008  7/8"
50Ω
形状:固定フランジ
フランジ径:φ2-1/4"(57.2mm)

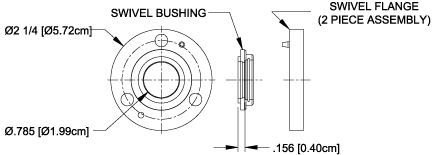

 101-009  7/8"
50Ω
形状:自由回転フランジ
フランジ径:φ2-1/4"(57.2mm)
 101-010  7/8"
50Ω

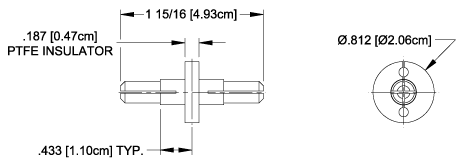

品名:アンカーインシュレータコネクタ
形状:φ0.812"(20.6mm) 絶縁体材質:PTFE製

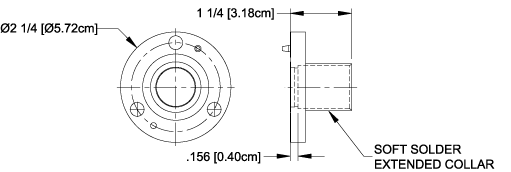

 101-013  7/8"
50Ω
品名:固定フランジアダプタ
形状:φ2-1/4"(57.2mm) 接続方法:ハンダ付けタイプ

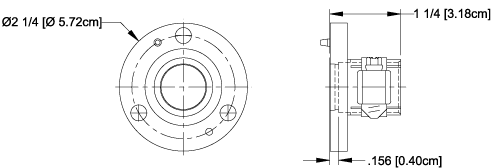

 101-014  7/8"
50Ω
品名:固定フランジアダプタ
形状:φ2-1/4"(57.2mm) 接続方法:クランプタイプ(屋内専用)
 その他  - Oリング、締結ボルト、カップリングピンチ、Uリンク、
壁面アンカー板、ガスポート、パッチパネルなど各種お取扱い
詳細はお問合せください。
