 MYAT
 (マイアット社:アメリカ)



●201シリーズ 1-5/8"導波管/アダプタ
Series 201 RF Waveguide and Adapters

■電気的特性 - Electrical Characteristecs -
   ・インピーダンス:50±0.5Ω
   ・周波数上限:3,000[MHz]
   ・伝搬速度:自由空間の99.8%
   ・テスト電圧:11[kVDC]
   ・最大パワー:132[kW]
   ・VSWR:1.03 : 1

■機械的特性 - Mechanical Characteristecs -
   ・導体:高導電性硬銅チューブ
   ・外部導体:外径1.625"(41mm)/内径1.527"(39mm)
   ・内部導体:外径0.664"(17mm)/内径0.588"(15mm)

■201シリーズ ラインナップ
Series 201 Waveguide and Adapters for Variable Applications

型 名 対応ライン 用  途
導波管(直管タイプ)

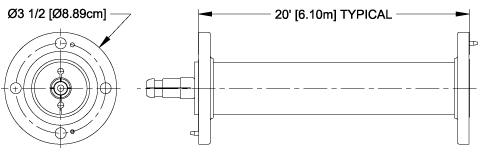

 201-001  1-5/8"
50Ω
形状及び長さ:20Feet(6.1m)直管、両端固定フランジ付き
フランジ径:φ3-1/2"(88.9mm) アンカーインシュレータコネクタ/Оリング付

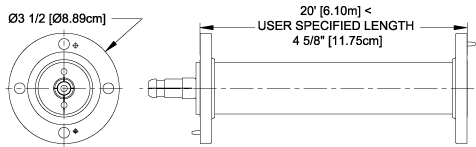

 201-002  1-5/8"
50Ω
長さ:指定可能、形状:直管、両端固定フランジ付き
フランジ径:φ3-1/2"(88.9mm) アンカーインシュレータコネクタ/Оリング付
 201-004  1-5/8"
50Ω
形状及び長さ:20Feet(6.1m)直管、コネクタ無し

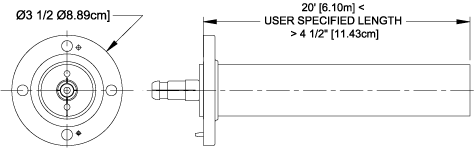

 201-006  1-5/8"
50Ω
長さ:指定可能、形状:直管、片端固定フランジ付き
フランジ径:φ3-1/2"(88.9mm) アンカーインシュレータコネクタ/Оリング付
導波管(90°屈曲/45°屈曲/分岐管)

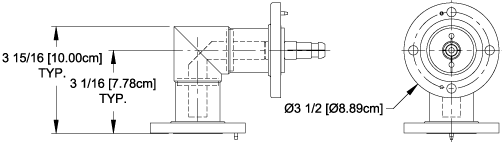

 201-021  1-5/8"
50Ω
形状及び長さ:90°エルボータイプ,両端自由回転フランジ付き
フランジ径:φ3-1/2"(88.9mm) アンカーインシュレータコネクタ/Оリング付

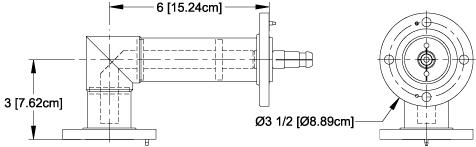

 201-023  1-5/8"
50Ω
形状及び長さ:90°エルボータイプ(非対称),両端自由回転フランジ付き
フランジ径:φ3-1/2"(88.9mm) アンカーインシュレータコネクタ/Оリング付

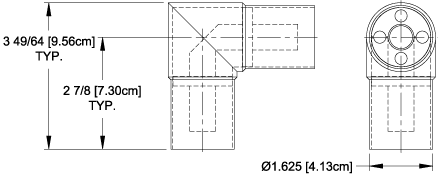

 201-025  1-5/8"
50Ω
形状:90°エルボータイプ、コネクタ無し

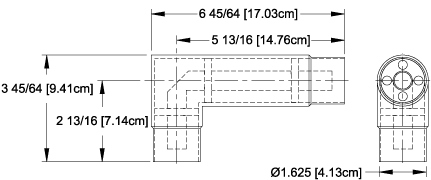

 201-027  1-5/8"
50Ω
形状:90°エルボータイプ(非対称)、コネクタ無し

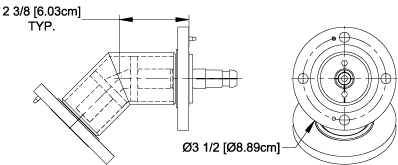

 201-031  1-5/8"
50Ω
形状及び長さ:45°エルボータイプ、両端自由回転フランジ付き
フランジ径:φ3-1/2"(88.9mm) アンカーインシュレータコネクタ/Оリング付

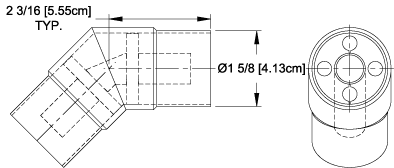

 201-035  1-5/8"
50Ω
形状:45°エルボータイプ、コネクタ無し

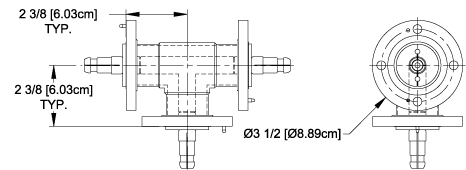

 201-040  1-5/8"
50Ω
形状:ティー分岐タイプ、各端自由回転フランジ付き
フランジ径:φ3-1/2"(88.9mm) アンカーインシュレータコネクタ/Оリング付
フランジ、コネクタ、アクセサリ

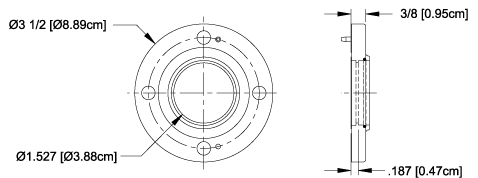

 201-008  1-5/8"
50Ω
形状:固定フランジ
フランジ径:φ3-1/2"(88.9mm)

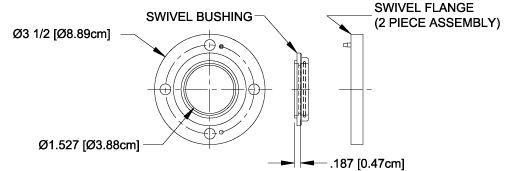

 201-009  1-5/8"
50Ω
形状:自由回転フランジ
フランジ径:φ3-1/2"(88.9mm)

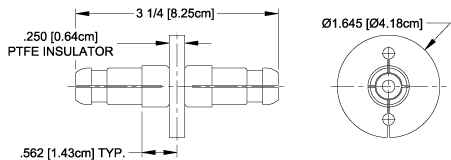

 201-010  1-5/8"
50Ω
品名:アンカーインシュレータコネクタ
形状:φ1.645"(41.8mm) 絶縁体材質:PTFE製
 201-013  1-5/8"
50Ω
品名:固定フランジアダプタ
形状:φ3-1/2"(88.9mm)  接続方法:ハンダ付けタイプ

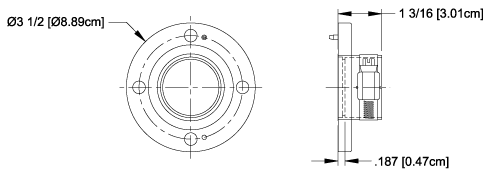

 201-014  1-5/8"
50Ω
品名:固定フランジアダプタ
形状:φ3-1/2"(88.9mm)  接続方法:クランプタイプ(屋内専用)
 その他  - Oリング、締結ボルト、カップリングピンチ、Uリンク、プローブマッチャー
壁面アンカー板、ガスポート、パッチパネルなど各種お取扱い
詳細はお問合せください。
