 MYAT
 (マイアット社:アメリカ)



●301シリーズ 3-1/8"導波管/アダプタ
Series 301 RF Waveguide and Adapters

■電気的特性 - Electrical Characteristecs -
   ・インピーダンス:50±0.5Ω
   ・周波数上限:1,600[MHz]
   ・伝搬速度:自由空間の99.8%
   ・テスト電圧:19[kVDC]
   ・最大パワー:440[kW]
   ・VSWR:1.03 : 1
■機械的特性- Mechanical Characteristecs -
   ・導体:高導電性硬銅チューブ
   ・外部導体:外径3.125"(79mm)/内径3.027"(77mm)
   ・内部導体:外径1.315"(33mm)/内径1.231"(31mm)

■301シリーズ ラインナップ
Series 301 Waveguide and Adapters for Variable Applications

型 名 対応ライン 用  途
導波管(直管タイプ)

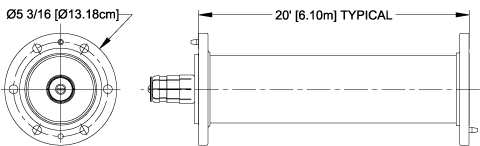

 301-001  3-1/8"
50Ω
形状及び長さ:20Feet(6.1m)直管、両端固定フランジ付き
フランジ径:φ5-3/16"(131.8mm) アンカーインシュレータコネクタ/Оリング付

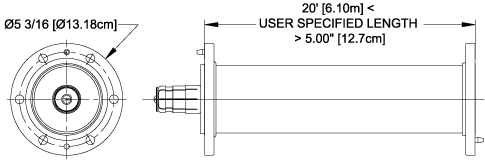

 301-002  3-1/8"
50Ω
長さ:指定可能、形状:直管、両端固定フランジ付き
フランジ径:φ5-3/16"(131.8mm) アンカーインシュレータコネクタ/Оリング付
 301-004  3-1/8"
50Ω
形状及び長さ:20Feet(6.1m)直管、コネクタ無し

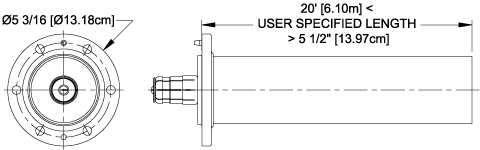

 301-006  3-1/8"
50Ω
長さ:指定可能、形状:直管、片端固定フランジ付き
フランジ径:φ5-3/16"(131.8mm) アンカーインシュレータコネクタ/Оリング付
導波管(90°屈曲/45°屈曲/分岐管)

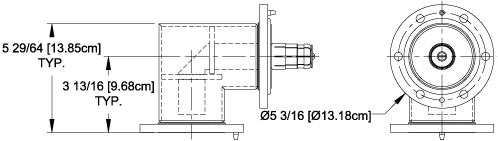

 301-021  3-1/8"
50Ω
形状及び長さ:90°エルボータイプ,両端自由回転フランジ付き
フランジ径:φ5-3/16"(131.8mm) アンカーインシュレータコネクタ/Оリング付

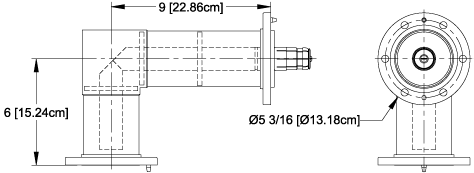

 301-023  3-1/8"
50Ω
形状及び長さ:90°エルボータイプ(非対称),両端自由回転フランジ付き
フランジ径:φ5-3/16"(131.8mm) アンカーインシュレータコネクタ/Оリング付

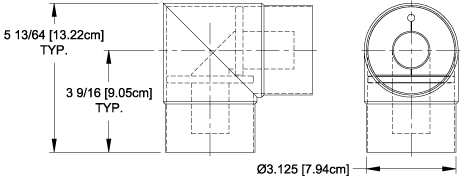

 301-025  3-1/8"
50Ω
形状:90°エルボータイプ、コネクタ無し
 301-027  3-1/8"
50Ω
形状:90°エルボータイプ(非対称)、コネクタ無し

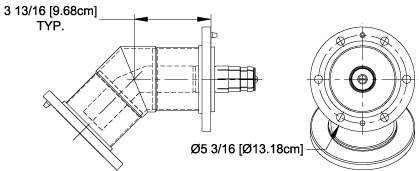

 301-031  3-1/8"
50Ω
形状及び長さ:45°エルボータイプ、両端自由回転フランジ付き
フランジ径:φ5-3/16"(131.8mm) アンカーインシュレータコネクタ/Оリング付

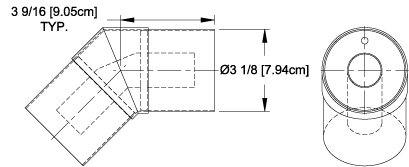

 301-035  3-1/8"
50Ω
形状:45°エルボータイプ、コネクタ無し

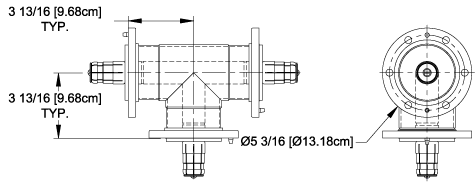

 301-040  3-1/8"
50Ω
形状:ティー分岐タイプ、各端自由回転フランジ付き
フランジ径:φ5-3/16"(131.8mm) アンカーインシュレータコネクタ/Оリング付
フランジ、コネクタ、アクセサリ

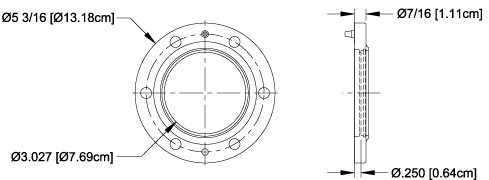

 301-008  3-1/8"
50Ω
形状:固定フランジ
フランジ径:φ5-3/16"(131.8mm)

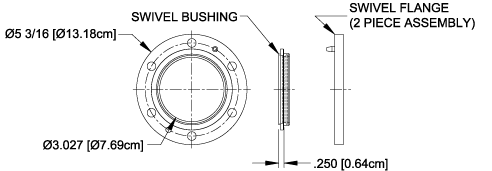

 301-009  3-1/8"
50Ω
形状:自由回転フランジ
フランジ径:φ5-3/16"(131.8mm)

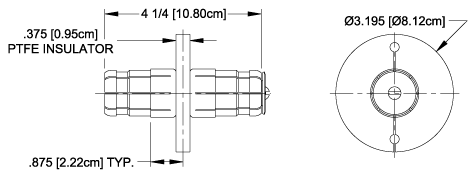

 301-010  3-1/8"
50Ω
品名:アンカーインシュレータコネクタ
形状:φ3.195"(81.2mm) 絶縁体材質:PTFE製

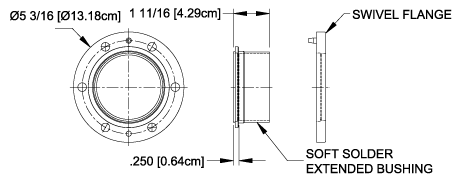

 301-013  3-1/8"
50Ω
品名:固定フランジアダプタ
形状:φ5-3/16"(131.8mm)  接続方法:ハンダ付けタイプ

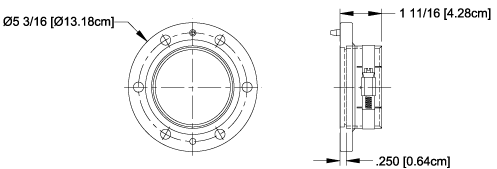

 301-014  3-1/8"
50Ω
品名:固定フランジアダプタ
形状:φ5-3/16"(131.8mm)  接続方法:クランプタイプ(屋内専用)
 その他  - Oリング、締結ボルト、カップリングピンチ、Uリンク、プローブマッチャー
壁面アンカー板、ガスポート、パッチパネル、異径アダプタなど各種
詳細はお問合せください。
