ノバマイクロウェーブのドロップインサーキュレータ、およびアイソレータは、450MHzから26.0GHzまでのラインナップを取り揃えております。
全ての製品は厳選された部品材料を使用し、長期にわたって優れた性能を発揮いたします。
また安定した性能を発揮するために、内部磁場は温度変動の影響を受けにくい構造となっており、出荷に先立ち-50℃〜+120℃の温度サイクル試験を実施します。
標準品以外でも、表面実装タイプ、位相マッチング、反時計(CCW)回転タイプ、高リバースパワー耐性などを、お客様の相互変調歪要求の仕様で製作することも可能です。下記の表に要求仕様に合致する製品がない場合には、お気軽に(株)コムクラフト営業部にお問い合わせください。
周波数
GHz |
モデル |
アイソレーション
dB (Min.) |
挿入損失
dB (Max.) |
VSWR
(Max.) |
温度範囲
( oC ) |
パワー[W] |
外形状(インチ)
L X W X T |

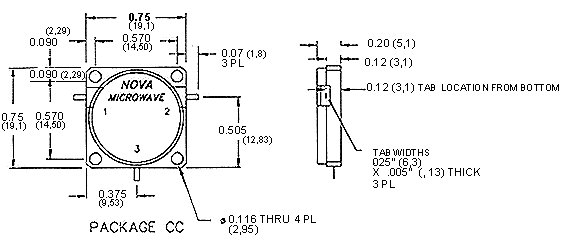

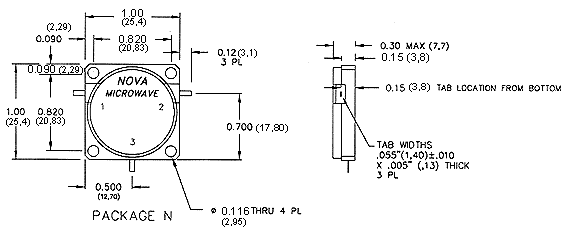

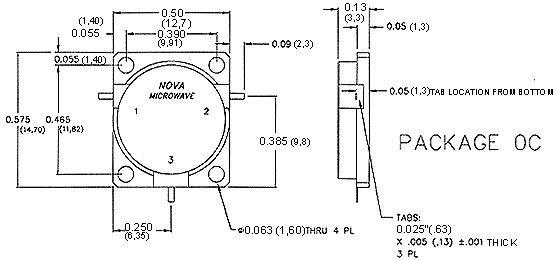

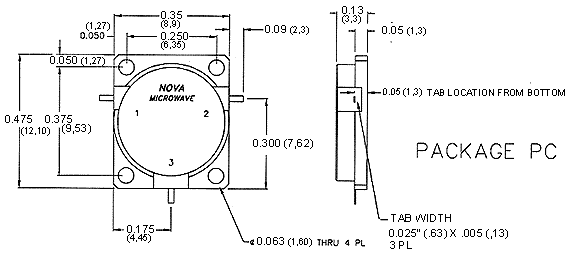

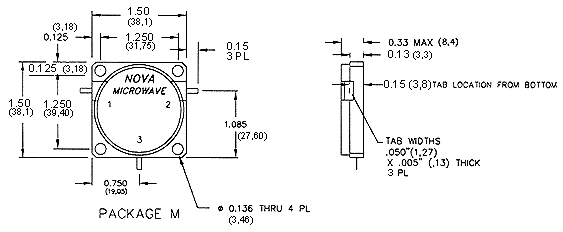

アウトライン |
| FWD |
REV |
| 0.450-0.470 |
0046CAD |
22 |
0.40 |
1.20 |
-20+85 |
250 |
250 |
1.5 X 1.50 X .30 |
M |
| 0.450-0.500 |
0048CAD |
20 |
0.50 |
1.25 |
-20+85 |
250 |
250 |
1.5 X 1.50 X .30 |
M |
| 0.470-0.512 |
0049CAD |
20 |
0.50 |
1.25 |
-20+85 |
250 |
250 |
1.5 X 1.50 X .30 |
M |
| 0.810-0.915 |
0086CAD |
20 |
0.35 |
1.25 |
-20+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 0.810-0.826 |
0082CAD |
22 |
0.30 |
1.20 |
-20+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 0.824-0.849 |
0084CAD |
22 |
0.30 |
1.20 |
-20+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 0.860-0.904 |
0088CAD |
22 |
0.30 |
1.20 |
-20+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 0.880-0.940 |
0091CAD |
22 |
0.30 |
1.20 |
-20+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 0.890-0.960 |
0092CAD |
22 |
0.30 |
1.20 |
-20+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 0.915-0.964 |
0094CAD |
22 |
0.30 |
1.20 |
-20+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 0.980-1.020 |
0100CAD |
22 |
0.30 |
1.20 |
-20+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 1.000-1.060 |
0103CAD |
20 |
0.30 |
1.25 |
-20+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 1.250-1.350 |
0130CAD |
20 |
0.30 |
1.25 |
-40+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 1.400-1.600 |
0150CAD |
20 |
0.40 |
1.25 |
-40+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 1.429-1.453 |
0144CAD |
22 |
0.30 |
1.20 |
-40+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 1.429-1.501 |
0147CAD |
22 |
0.35 |
1.20 |
-40+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 1.477-1.501 |
0149CAD |
22 |
0.30 |
1.20 |
-40+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 1.500-1.660 |
0158CAD |
20 |
0.35 |
1.25 |
-40+85 |
150 |
150 |
1.0 X 1.00 X .25 |
N |
| 1.710-1.785 |
0175CAD |
20 |
0.30 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 1.710-1.880 |
0179CAD |
20 |
0.35 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 1.805-1.880 |
0184CAD |
20 |
0.35 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 1.850-1.990 |
0192CAD |
20 |
0.35 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 1.930-1.990 |
0196CAD |
20 |
0.30 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 2.000-2.300 |
0215CAD |
20 |
0.50 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 2.300-2.500 |
0240CAD |
20 |
0.40 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 2.300-2.700 |
0250CAD |
20 |
0.40 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 2.400-2.500 |
0245CAD |
20 |
0.35 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 2.500-2.900 |
0270CAD |
20 |
0.35 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 2.900-3.100 |
0300CAD |
20 |
0.40 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 3.300-3.600 |
0345CAD |
20 |
0.40 |
1.25 |
-40+85 |
125 |
125 |
.75 X 0.75 X .20 |
CC |
| 3.400-4.200 |
0380CED |
20 |
0.40 |
1.25 |
-20+85 |
50 |
50 |
.75 X 0.75 X .20 |
CC |
| 3.600-4.300 |
0395CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.75 X 0.75 X .20 |
CC |
| 4.200-4.400 |
0430CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 4.400-5.000 |
0470CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 5.000-6.500 |
0575CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 5.400-5.900 |
0565CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 5.800-6.500 |
0615CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 6.400-7.200 |
0680CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 6.500-8.500 |
0750CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 7.100-7.900 |
0760CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 7.200-8.400 |
0780CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 7.800-8.500 |
0815CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 8.300-8.800 |
0855CED |
20 |
0.40 |
1.25 |
-40+85 |
50 |
50 |
.50 X .575 X .15 |
OC |
| 8.500-11.50 |
1000CED |
17 |
0.50 |
1.35 |
-40+85 |
30 |
30 |
.35 X .475 X .15 |
PC |
| 9.000-9.700 |
0935CED |
20 |
0.35 |
1.25 |
-40+85 |
30 |
30 |
.35 X .475 X .15 |
PC |
| 9.500-12.75 |
1112CED |
20 |
0.40 |
1.25 |
-40+85 |
30 |
30 |
.35 X .475 X .15 |
PC |
| 9.70-11.70 |
1070CED |
20 |
0.40 |
1.25 |
-40+85 |
30 |
30 |
.35 X .475 X .15 |
PC |
| 11.10-13.70 |
1240CED |
20 |
0.40 |
1.25 |
-40+85 |
30 |
30 |
.35 X .475 X .15 |
PC |
| 11.50-16.00 |
1375CED |
17 |
0.50 |
1.35 |
-40+85 |
30 |
30 |
.35 X .475 X .15 |
PC |
| 12.70-14.50 |
1360CED |
20 |
0.35 |
1.25 |
-40+85 |
30 |
30 |
.35 X .475 X .15 |
PC |
| 14.00-14.50 |
1425CED |
20 |
0.40 |
1.25 |
-40+85 |
20 |
20 |
.35 X .475 X .15 |
PC |
| 14.50-19.70 |
1710CED |
18 |
0.50 |
1.30 |
-40+85 |
20 |
20 |
.35 X .475 X .15 |
PC |
| 17.70-19.70 |
1870CED |
20 |
0.50 |
1.25 |
-40+85 |
20 |
20 |
.35 X .475 X .15 |
PC |
| 18.00-22.00 |
2000CED |
18 |
0.60 |
1.30 |
-40+85 |
20 |
20 |
.35 X .475 X .15 |
PC |
| 21.20-26.00 |
2360CED |
17 |
0.70 |
1.35 |
-40+85 |
20 |
20 |
.35 X .475 X .15 |
PC |
周波数
GHz |
モデル |
アイソレーション
dB(Min.) |
挿入損失
dB(Max.) |
VSWR
(Max.) |
温度範囲
( oC ) |
FWD |
REV |
外形状(インチ)
L X W X T |
アウトライン |
| パワー[W] |
|
