製品案内

 NOVA Microwave
 サーキュレータ(SMAコネクタタイプ)
- Circulators (SMA Connector) -



ノバマイクロウェーブのSMA-(F)コネクタタイプアイソレータおよびサーキュレータは、380MHzから23.6GHzまでのラインナップを取り揃えております。

全ての製品は厳選された部品材料を使用し、長期にわたって優れた性能を発揮いたします。
また安定した性能を発揮するために、内部磁場は温度変動の影響を受けにくい構造となっており、出荷に先立ち-50℃〜+120℃の温度サイクル試験を実施します。

標準品以外でも、SMA-F以外のコネクタ装備タイプ、位相マッチング、反時計(CCW)回転タイプ、その他お客様の相互変調歪要求の仕様で製作することも可能です。下記の表に要求仕様に合致する製品がない場合には、お気軽に(株)コムクラフト営業部にお問い合わせください。

周波数
GHz
モデル アイソレーション
dB (Min.)
挿入損失
dB (Max.)
VSWR
(Max.)
温度範囲
oC )
パワー[W] 外形状(インチ)
L X W X T
アウトライン
FWD REV

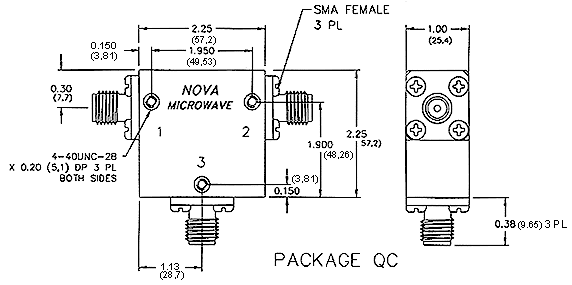

0.380-0.470 0042CAS 20 0.40 1.25 -20+71 250 250 2.25 X 2.25 X 1.00 QC
0.400-0.500 0045CAS 20 0.40 1.25 -20+71 250 250 2.25 X 2.25 X 1.00 QC

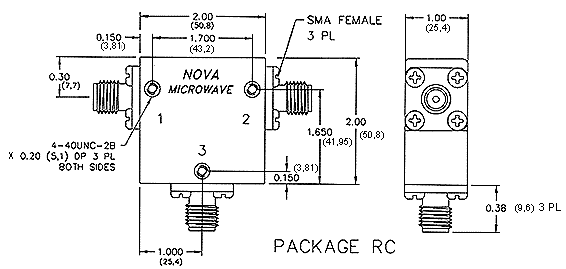

0.500-0.600 0055CAS 20 0.40 1.25 -20+71 250 250 2.00 X 2.00 X 1.00 RC

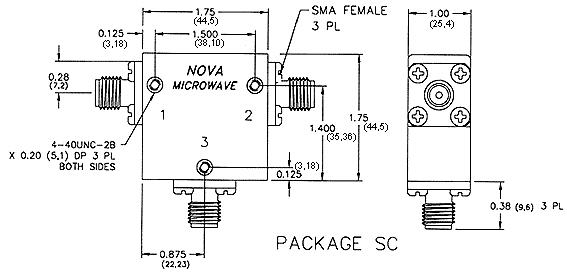

0.600-0.750 0067CAS 20 0.40 1.25 -30+85 250 250 1.75 X 1.75 X 1.00 SC

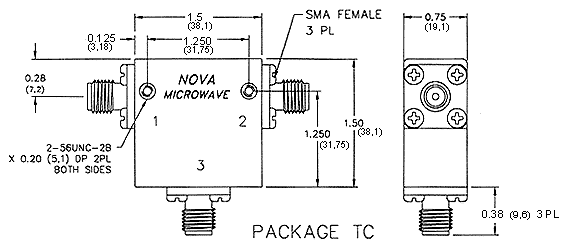

0.700-0.830 0076CAS 20 0.40 1.25 -30+85 250 250 1.50 X 1.50 X 0.75 TC
0.790-0.960 0088CAS 20 0.40 1.25 -30+85 250 250 1.50 X 1.50 X 0.75 TC

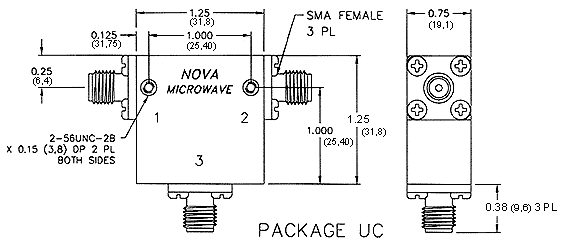

0.900-1.100 0100CAS 23 0.35 1.20 -30+85 150 150 1.25 X 1.25 X 0.75 UC
0.915-0.964 0094CAS 23 0.35 1.20 -40+85 150 150 1.25 X 1.25 X 0.75 UC
0.960-1.215 0109CAS 20 0.40 1.25 -40+85 150 150 1.25 X 1.25 X 0.75 UC
1.100-1.300 0120CAS 23 0.35 1.20 -40+85 150 150 1.25 X 1.25 X 0.75 UC
1.200-1.400 0130CAS 23 0.35 1.20 -40+85 150 150 1.25 X 1.25 X 0.75 UC
1.400-1.600 0150CAS 23 0.35 1.20 -40+85 150 150 1.25 X 1.25 X 0.75 UC

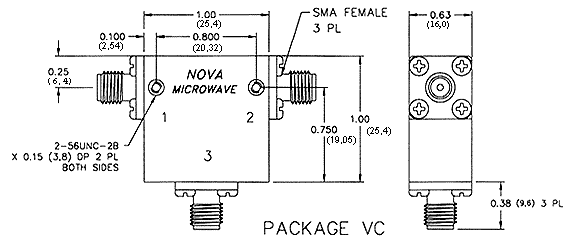

1.500-1.800 0165CAS 23 0.35 1.20 -40+85 150 150 1.00 X 1.00 X 0.63 VC
1.700-2.000 0185CAS 20 0.35 1.25 -40+85 150 150 1.00 X 1.00 X 0.63 VC
1.700-2.300 0200CES 20 0.40 1.25 -10+85 50 50 1.63 X 1.63 X 0.75 YC
1.800-2.100 0195CAS 20 0.35 1.25 -40+85 150 150 1.00 X 1.00 X 0.63 VC
1.930-1.990 0196CAS 23 0.35 1.25 -40+85 150 150 1.00 X 1.00 X 0.63 VC
2.000-2.300 0215CAS 20 0.35 1.25 -40+85 150 150 1.00 X 1.00 X 0.63 VC
2.100-2.400 0225CAS 20 0.35 1.25 -40+85 150 150 1.00 X 1.00 X 0.63 VC
2.300-2.700 0250CAS 20 0.40 1.25 -40+85 150 150 1.00 X 1.00 X 0.63 VC
2.400-2.500 0245CAS 23 0.35 1.25 -40+85 150 150 1.00 X 1.00 X 0.63 VC
2.700-3.100 0290CES 20 0.40 1.25 -20+85 50 50 1.00 X 1.00 X 0.63 VC

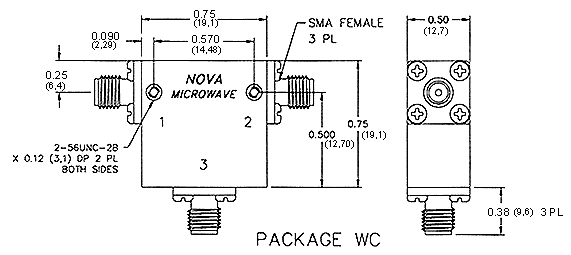

2.800-3.300 0305CES 20 0.40 1.25 -20+85 50 50 0.75 X 0.75 X 0.50 WC
3.400-4.200 0380CES 20 0.40 1.25 -20+85 50 50 0.75 X 0.75 X 0.50 WC
3.600-4.300 0395CES 20 0.40 1.25 -40+85 50 50 0.75 X 0.75 X 0.50 WC
4.200-5.000 0460CES 20 0.40 1.25 -40+85 50 50 0.75 X 0.75 X 0.50 WC
4.600-5.400 0500CES 20 0.40 1.25 -40+85 50 50 0.75 X 0.75 X 0.50 WC
5.000-6.000 0550CES 20 0.40 1.25 -40+85 50 50 0.75 X 0.75 X 0.50 WC
5.400-5.900 0565CES 23 0.35 1.20 -40+85 50 50 0.75 X 0.75 X 0.50 WC
5.700-6.800 0625CES 20 0.40 1.25 -40+85 50 50 0.75 X 0.75 X 0.50 WC
5.800-6.500 0615CES 23 0.35 1.20 -40+85 50 50 0.75 X 0.75 X 0.50 WC
6.000-8.000 0700CES 20 0.40 1.25 -40+85 50 50 0.75 X 0.75 X 0.50 WC
6.400-7.200 0680CES 23 0.35 1.20 -40+85 50 50 0.75 X 0.75 X 0.50 WC
7.200-8.400 0780CES 23 0.35 1.20 -40+85 30 30 0.75 X 0.75 X 0.50 WC

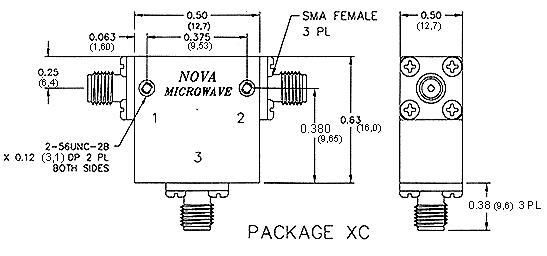

8.000-11.00 0950CES 20 0.40 1.25 -40+85 30 30 0.50 X 0.63 X 0.50 XC
8.500-11.50 1000CES 20 0.40 1.25 -40+85 30 30 0.50 X 0.63 X 0.50 XC
9.000-9.700 0935CES 23 0.35 1.20 -40+85 30 30 0.50 X 0.63 X 0.50 XC
9.500-12.75 1112CES 20 0.40 1.25 -40+85 30 30 0.50 X 0.63 X 0.50 XC
9.700-11.70 1070CES 23 0.35 1.20 -40+85 30 30 0.50 X 0.63 X 0.50 XC
11.10-13.70 1240CES 20 0.35 1.25 -40+85 30 30 0.50 X 0.63 X 0.50 XC
11.50-15.00 1325CES 20 0.35 1.25 -40+85 30 30 0.50 X 0.63 X 0.50 XC
11.70-12.20 1195CES 23 0.35 1.20 -40+85 30 30 0.50 X 0.63 X 0.50 XC
12.70-13.20 1295CES 23 0.35 1.20 -40+85 30 30 0.50 X 0.63 X 0.50 XC
13.50-15.40 1445CES 20 0.40 1.25 -40+85 30 30 0.50 X 0.63 X 0.50 XC
14.00-14.50 1425CES 23 0.35 1.20 -40+85 30 30 0.50 X 0.63 X 0.50 XC
15.00-18.00 1650CES 23 0.40 1.20 -40+85 20 20 0.50 X 0.63 X 0.50 XC
17.00-20.00 1850CES 18 0.60 1.30 -40+85 20 20 0.50 X 0.63 X 0.50 XC
21.20-23.60 2240CES 17 0.70 1.35 -40+85 20 20 0.50 X 0.63 X 0.50 XC
周波数
GHz
モデル アイソレーション
dB(Min.)
挿入損失
dB(Max.)
VSWR
(Max.)
温度範囲
oC )
FWD REV 外形状(インチ)
L X W X T
アウトライン
パワー[W]
