ROWE Industries
ローインダストリーズ社：アメリカ

”R800シリーズ” UL3239 シリコンケーブル
High Voltage Cables / UL3239 Silicone Cables

ローインダストリーズ社の"UL3239"シリコンケーブルは、ROWE社"R800シリコンコンパウンド"を使用した製品で、下記リストの製品は全て"UL File #E61355 / Underwriters Laboratories"にて認証を受けております。

■製品の特長

UL3239規格準拠品
ROWE社製 "R800"シリコンゴム絶縁材使用
AWG#22～#10の広い導体径レンジ
用途に応じた耐電圧レンジ(5kVDC～50kVDC)
高い柔軟性と広い温度範囲(-40℃～+150℃)
高い放射線耐性と耐火炎性(VW-1要求をクリア)
耐オゾン／耐コロナ性に優れる

■製品仕様

中心導体：　スズメッキ銅(TPC)
絶縁材：　ROWE社製 "R800 Super Tough" シリコンコンパウンド

■R800シリーズ高電圧シリコンケーブル　製品リスト

中心導体

外径寸法[mm]および定格電圧[kVDC]

AWG

構成

外径[mm]

5

10

15

20

25

30

35

40

45

50

22

7/30

0.81

2.34

2.84

3.10

3.68

4.45

5.46

6.15

6.91

7.92

8.94

20

10/30

0.97

2.49

3.00

3.25

3.81

4.62

5.59

6.30

7.06

8.08

9.09

18

16/30

1.27

2.79

3.30

3.56

4.06

4.95

5.84

6.60

7.37

8.38

9.40

16

26/30

1.42

2.95

3.45

3.71

4.19

5.08

6.16

6.76

7.62

8.53

9.55

14

41/30

1.83

3.35

3.86

4.11

4.62

5.49

6.48

7.16

8.00

8.94

9.96

12

65/30

2.29

3.81

4.32

4.57

5.08

5.94

6.86

7.62

8.51

9.40

10.54

10

105/30

2.92

4.45

4.95

5.21

5.72

6.58

7.49

8.26

9.14

10.03

11.18

※ケーブルの最小曲げ半径は、ケーブル直径の８倍となっております。

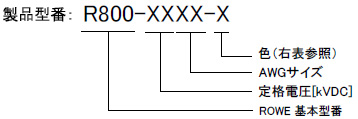

■ケーブル型式

色番号
"0" : Black	"5" : Green
"1" : Brown	"6" : Blue
"2" : Red	"7" : Violet
"3" : Orange	"8" : Grey
"4" : Yellow	"9" : White
