●プレシジョンアダプタ・ポートセーバー 〜Precision adapter / Port-saver〜
- SPINNER社(スピナー社)では、計測器・試験用にプレシジョンアダプタ、ポートセーバー、プッシュプルアダプタ等、目的に合わせた様々なコネクタをラインナップしております。

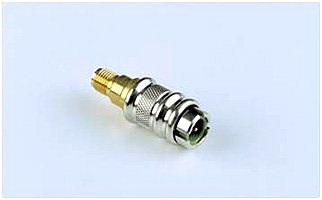

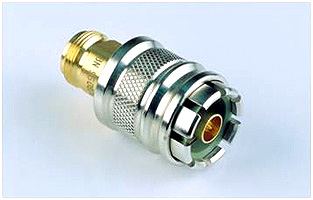

■プレシジョンアダプタ / 2.92mm, 3.5mm, 4.1-9.5, 4.3-10, N, 7-16 計測用 |
品 番 |
製 品 概 要 |
コネクタ/形状 |
出力コネクタ/形状 |
周 波 数 |
533907R000 | Precision Adaptor | 2.92 mm/male | 2.92 mm/male | DC - 40.0 GHz |
533908R000 | Precision Adaptor | 2.92 mm/female | 2.92 mm/female | DC - 40.0 GHz |
533909R000 | Precision Adaptor | 2.92 mm/male | 2.92 mm/female | DC - 40.0 GHz |
533767R000 | Precision Adaptor | 3.5 mm/male | 3.5 mm/male | DC - 32.0 GHz |
533768R000 | Precision Adaptor | 3.5 mm/female | 3.5 mm/female | 0.0 - 32.0 GHz |
533769R000 | Precision Adaptor | 3.5 mm/male | 3.5 mm/female | DC - 32.0 GHz |
983720 | Precision Adaptor | 4.1-9.5/female | 4.1-9.5/female | DC - 12.5 GHz |
983721 | Precision Adaptor | 4.1-9.5/male | 4.1-9.5/female | DC - 12.5 GHz |
194440 | Precision Inter-Series Adaptor | .3 - 10/female | N/male | DC - 12.0 GHz |
194441 | Precision Inter-Series Adaptor | 4.3 - 10/female | N/female | DC - 12.0 GHz |
194442 | Precision Inter-Series Adaptor | 4.3 - 10/male | N/male | DC - 12.0 GHz |
194443 | Precision Inter-Series Adaptor | 4.3 - 10/male | N/female | DC - 12.0 GHz |
194403 | Precision Adaptor | 7-16/male | N/female | 0.0 - 7.5 GHz |
196404R000 | Precision Adaptor | 7-16/female | 7-16/female | 0.0 - 7.5 GHz |
393307R000 | Precision Adaptor | 7-16/male | 7-16/male | 0.0 - 7.5 GHz |
756301R000 | Precision Adaptor | 7-16/male | 7-16/female | 0.0 - 7.5 GHz |
293803 | Precision Inter-Series Adaptor | 7-16/male | 7-16/male | DC - 7.5 GHz |
293903 | Precision Inter-Series Adaptor | 7-16/female | N/male | DC - 7.5 GHz |
294003 | Precision Inter-Series Adaptor | 7-16/female | 7-16/female | DC - 7.5 GHz |
■ポートセーバー / 測定機/DUT側の頻繁に挿抜を行うポートに追加するオス-メスアダプタ |
品 番 |
製 品 概 要 |
コネクタ/形状 |
周 波 数 |
533767C0001 | Port Saver 3.5 mm | 3.5 mm/male | DC - 32.0 GHz |
533768C0001 | Port Saver 3.5 mm | 3.5 mm/male | DC - 32.0 GHz |
533769C0001 | Port Saver 3.5 mm | 3.5 mm/female, male | DC - 32.0 GHz |
533916C0001 | Port Saver N | N/male | DC - 18.0 GHz |
533917C0001 | Port Saver N | N/female | DC - 18.0 GHz |
533918C0001 | Port Saver N | N/female, male | DC - 18.0 GHz |
■プッシュプルアダプタ / Push-Pullプレシジョンタイプ 既存コネクタへ結合可能です。 |
品 番 |
製 品 概 要 |
コネクタ/形状 |
出力コネクタ/形状 |
周 波 数 |
950870 | Push-Pull Adaptor | N/male | N/female | DC - 18.0 GHz |
194472 | Push-Pull Adaptor | 7-16/male | N/female | 0.0 - 7.5 GHz |
○詳細な製品仕様・型式は下記リンクのメーカサイトも合わせてご参照ください。
SPINNER社 製品サーチページ(メーカサイトにリンク)
|
