CCS-32N10-11ご案内
(PDF:150KB)
TELEDYNE COAX Switches (テレダインコアクススイッチ社：アメリカ)
ハイパワー同軸スイッチ
"CCS-32N10-11"
(SPDT, DC〜11.5GHz)
低価格、短納期というお客様の声にお応えして、
テレダインコアクス社製ハイパワーSPDT同軸スイッチ
のキャンペーン販売を実施中です。
高性能の
テレダインコアクス
社製同軸スイッチを、この機会に是非お試しください。
主要用途：アンテナ、アンプ等RF信号の切替
＜主要性能諸元＞
RF諸元
DC - 1 GHz
1 - 4 GHz
4 - 12GHz
VSWR (max)
1.25 : 1
1.40 : 1
1.70 : 1
挿入損失 (min)
0.30 dB
0.40 dB
0.50 dB
アイソレーション (max)
70.0 dB
60.0 dB
60.0 dB
RFコネクタ
N型コネクタ (Female)
RF接点切替方式
BBM (Break-Before-Make)
コイル駆動電圧/電流
28VDC, 250mA (20degC)
スイッチング時間
20msec max
スイッチ質量
180g max
使用温度範囲
-40℃〜+65℃ (Operating)
機械環境(衝撃)
500G Non-Operating
(MIL-STD-202 Method213 Cond.D)
機械環境(振動)
10Grms Non-Operating
(MIL-STD-202 Method214 Cond.D)
湿度条件
水分シールを追加可能
切替寿命
500万回 (Typical)

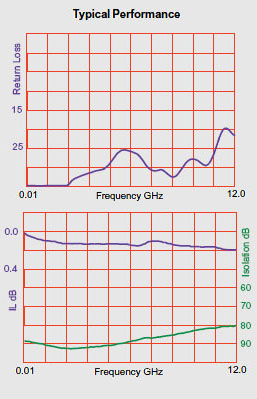

＜RF特性＞

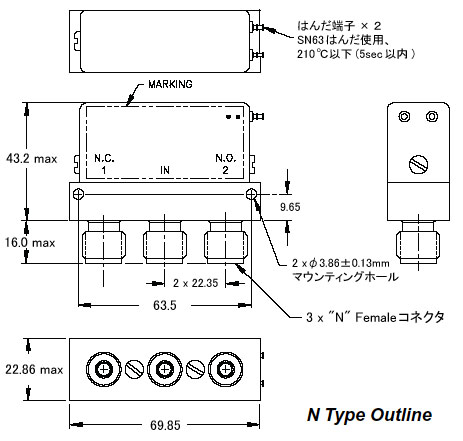

＜外形寸法＞
●お見積もりのご用命、お問い合わせ等は
こちらのフォーム
または
電子メール
ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ
までお気軽にお問合わせください。
低価格、短納期というお客様の声にお応えして、テレダインコアクス社製ハイパワーSPDT同軸スイッチのキャンペーン販売を実施中です。
