同軸スイッチ製品紹介
(日本語PDF:1.9MB)

製品案内





TELEDYNE COAX SWITCHES
(テレダイン コアクススイッチ)


スリーステート 同軸スイッチ
Teledyne Coax - Three (3) State Coax
短絡、切断、アッテネーションの3モードの切替を
単一のスイッチパッケージ内で実現しました。


製品型式:  CAS-37  データシート


各種試験装置、計測装置などのアプリケーションに、是非ご検討ください。

●CAS-37 製品仕様
周波数レンジ DC - 25GHz
特性インピーダンス 50Ω
使用温度範囲 0℃ 〜 +55℃
振動環境
MIL-STD-202, Method214 Cond.D
Non-Operating
5G rms
衝撃環境
MIL-STD-202, Method213 Cond.D
Non-Operating
500G
切替動作寿命
100万回
コネクタ
SMA
質量(重量)
4オンス (113.4g) max
※詳細仕様はデータシートをご参照ください

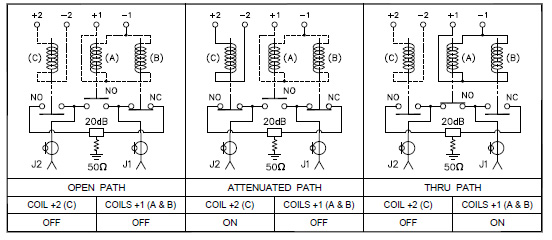

●CAS-37の回路ダイアグラム

●お見積のご用命、お問合せ等は こちらのフォーム
   または電子メール info@comcraft.co.jp までお気軽にご連絡下さい。
