＜新製品紹介＞
40GBps対応、InP-HEMT 超高速信号用RFリレー
テレダインリレーの新製品 InP1012シリーズは、3mm角の超小型パッケージを実現し、次世代の高速アナログ・デジタルインターフェースの研究開発に向け、最適な超高速信号用RFリレーです。
◆リン化インジウム(InP)を用いた高電子移動度トランジスタ(HEMT)
◆テレダイン社独自のInP-HEMTパッケージングプロセスを採用
◆挿入損失&DC〜60GHzの高品質高速通信(40Gbps)を実現
◆用途：大容量＆高速通信 / テストボード、高周波通信、レーダー等
|
■基本特性
- コンタクト：SPDT C接点
- デューティ：Continuous
- コイル電力：1〜20mW
- スイッチングタイム：60〜100nsec
- DC挿入損失：2.0dB(入力：20mV〜200mV)
- 制御電圧 ：-2.5V／0V、200uA(Typical値)
|

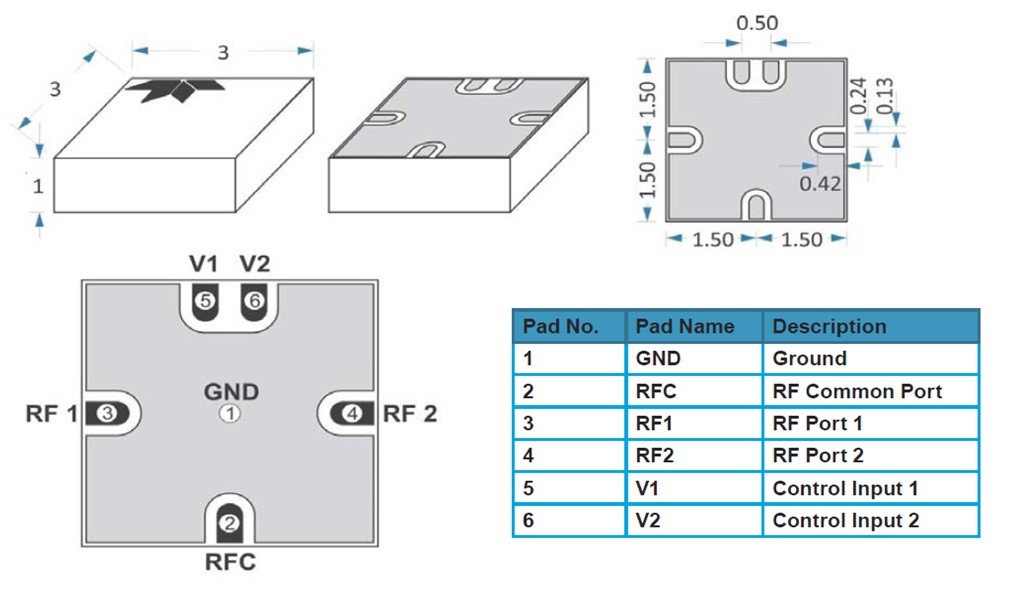

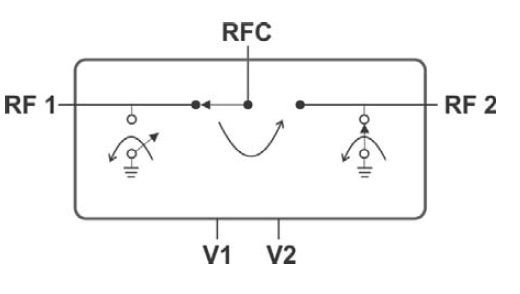

■回路構成・外形寸法
|
|
■耐環境条件/物理的仕様
- 保管温度範囲：-65℃〜+125℃
- 使用温度範囲：-65℃〜+125℃
- パッケージ ：低ロス表面実装パッケージ
- ESDレベル(HBM)：Class1
- 耐放射線性 ：100krad
|

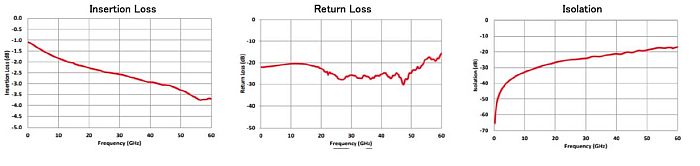

■RF特性(InP1012-60)

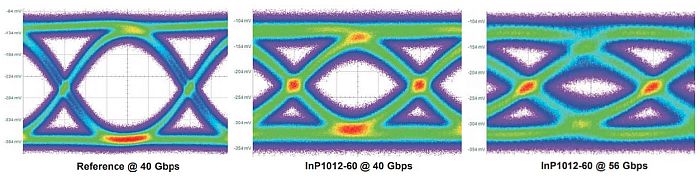

■アイダイヤグラム（InP1012-60）
■各種パラメータ（InP1012-60）
| Parameter/Condition |
path |
Condition |
Typical |
Unit |
| Insertion Loss |
RFC-RFX |
DC (20mV - 200mV)* |
2.0 |
dB |
| 10kHz |
0.9 |
dB |
| 100MHz |
1.2 |
dB |
| 6GHz |
1.6 |
dB |
| 14GHz |
2.0 |
dB |
| 20GHz |
2.3 |
dB |
| 30GHz |
2.6 |
dB |
| 40GHz |
2.9 |
dB |
| 50GHz |
3.3 |
dB |
| 60GHz |
3.7 |
dB |
| Isolation |
RFC-RFX |
10kHz |
67 |
dB |
| 100MHz |
60 |
dB |
| 6GHz |
37 |
dB |
| 14GHz |
30 |
dB |
| 20GHz |
27 |
dB |
| 30GHz |
24 |
dB |
| 40GHz |
21 |
dB |
| 50GHz |
19 |
dB |
| 60GHz |
17 |
dB |
| Isolation |
RF1-RF2 |
100MHz |
69 |
dB |
| 100MHz - 26.5GHz |
32 |
dB |
| 26.5GHz - 40GHz |
27 |
dB |
| 40GHz - 60GHz |
17 |
dB |
| Return Loss(Active Port) |
RFC-RFX |
100MHz |
23 |
dB |
| 6GHz |
21 |
dB |
| 14GHz |
21 |
dB |
| 20GHz |
23 |
dB |
| 30GHz |
26 |
dB |
| 40GHz |
25 |
dB |
| 50GHz |
25 |
dB |
| 60GHz |
16 |
dB |
| Input 0.1dB compression point |
- |
100MHz |
3.1 |
dBm |
| 6GHz |
15.7 |
dBm |
| 18GHz |
14.9 |
dBm |
| Input 1dB compression point |
- |
100MHz |
8.6 |
dBm |
| 6GHz |
21.1 |
dBm |
| 18GHz |
21.8 |
dBm |
| Input 3rd order Intercept (IIP3) |
- |
10GHz |
37.5 |
dBm |
TYPICAL ELECTRICAL SPECIFICATIONS (@25degC, V1=ON, V2=OFF, OR V1=OFF, V2=ON, ZS=ZL=50Ω)
OPERATING FREQUENCY; DC - 60GHz
|
