Teledyne/Reynolds社
Hi-Mate Seriesカタログ
(英文：PDF 308kB)
TELEDYNE/REYNOLDS
(ﾃﾚﾀﾞｲﾝ/ﾚｲﾉﾙｽﾞ社：アメリカ)

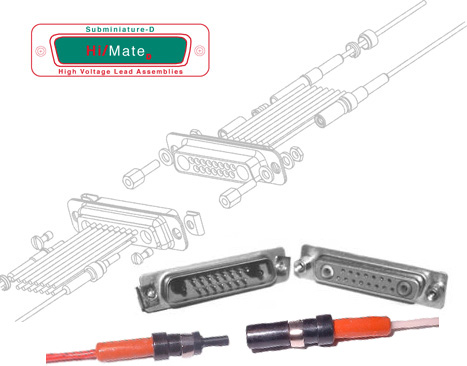

■13.5kVDC D-Subハウジング対応 ”Hi-Mate シリーズ” 高電圧ケーブルアセンブリ
・D-Subで手軽に
高電圧ライン接続を実現！
Hi/
Mate
(
ハイ・
メイト
)
シリーズ高電圧ケーブルアセンブリは、
13.5kVDC
の耐電圧を有し、D-Subコネクタ"No.8 Gauge"キャビティへの組込が可能な製品です。
本製品は高度70,000ft(約21,000m)の希薄大気中でも安全に運用が可能で、使用温度範囲が-55℃〜+125℃と、航空機の装備品に最適な仕様となっています。
Hi/
Mate
(
ハイ・
メイト
)
は使用するD-Subコネクタによっては、高電圧ラインと信号・テレメトリラインを同一のD-Subコネクタにパッケージが可能で、部品点数の大幅な削減にも寄与します。
Hi-Mateシリーズで使用するD-Subコネクタについて
Hi-Mateシリーズ ラインナップと型式
●Hi-Mateシリーズ 各種仕様
詳細スペックシートは
こちら(PDF:308kB)
をクリックしてください。
■共通仕様
耐電圧：
13.5kVDC / 70,000ft(21,000m)
ケーブル芯線太さ：
AWG#24
使用温度範囲：
-55℃〜+125℃
■ケーブル仕様
タイプ：
Reynolds社製 FEP単芯ケーブル
外径：
1.52mm
絶縁材：
FEP
最小屈曲半径：
19mm
■プラグ／レセプタクル／その他
適合コネクタ：
Positronic社製 CBD D-Subコネクタ各種（上記参照）
取付・取外専用治具：
P/N:178-5748 (取付のみの場合は不要)
取付・取外手順：
こちらをご参照ください(PDF:1.6MB)
