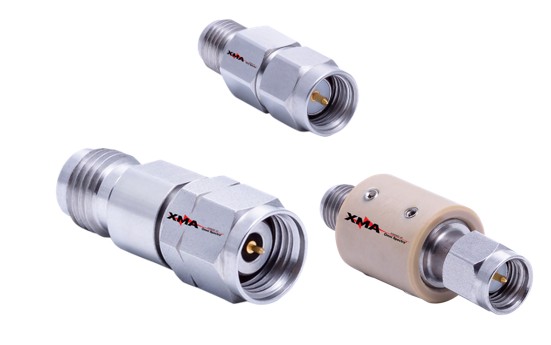

■DCブロック
 〜DC Block〜


DCブロックは、直流(DC)信号の流入を防ぎつつ、RF高周波信号はそのまま通過させる高性能コンポーネントです。内部構造にコンデンサを直列に挿入することで、ハイパスフィルタのような動作を実現し、システムの保護と信号の整合を両立します。
XMAのDCブロックは、高周波特性・構造の柔軟性・信頼性を兼ね備えており、最先端の通信機器から宇宙・防衛システムまで幅広い用途で使用されています。詳細仕様やカスタム対応については、お気軽にお問い合わせください。


< 特 色 >
 ・DC〜65GHzまで対応の広帯域設計
 ・優れたVSWR特性と電圧耐性(300Vまで)
 ・ミリタリー・宇宙用途にも対応可能な高信頼設計


■製品ラインナップ

●標準 航空/宇宙用途品
 SMA, N, TNC, 2.92mm, 2.4mm, 1.85mm


製品名 型番 コネクタ 周波数 電力 備考 データシート
DC Blocks 6546-6010-65 1.85mm-m/f DC-65GHz 16V INNER
DC Blocks 8546-6010-50 2.4mm-m/f 10MHz-50GHz 100V INNER
DC Blocks 4846-6010-40 2.92mm-m/f 10MHz-40GHz 200V INNER
DC Blocks 2746-6050-26 SMA-m/f 7KHz-26.5GHz 100V INNER
DC Blocks 2046-6050-23 SMA-m/f 7KHz-23GHz 100V, 2W INNER
DC Blocks 2044-6010-00 SMA-m/f 1GHz-18GHz 300V, 20W INNER, OUTER
DC Blocks 2044-7002-18 SMA-m/f 10MHz-18GHz 200V INNER, OUTER
DC Blocks 2045-7002-18 SMA-m/f 10MHz-18GHz 200V OUTER
DC Blocks 2046-6050-18 SMA-m/f 10MHz-18GHz 200V, 2W INNER
DC Blocks 3746-6010-18 TNC-m/f 10MHz-18GHz 200V - -
DC Blocks 3044-7001-18 N-m/f 10MHz-18GHz 200V INNER, OUTER
DC Blocks 3046-6010-18 N-m/f 10MHz-18GHz 200V, 2W INNER
