	AEM, Inc. (エイ･イー･エム社：アメリカ)
■P600Lシリーズ 衛星用高信頼性ソリッドヒューズ P600Lシリーズは米軍規格FM12に対する唯一の適合製品です。（MIL-F-23419/12承認製品） ユーザ承認図面品、大電流用に特性を揃えたマッチド・ペアー、特別仕様の端子形状等の各種オプションが利用可能です。 遮断電流容量(Interrupt Rating)：1000[A]（ヒューズが定格電圧(DC)において安全に遮断できる最大電流値）    ●P600L リードタイプのデータシートは  こちら     ●P600L SK406オプション(表面実装リードタイプ)のデータシートは  こちら

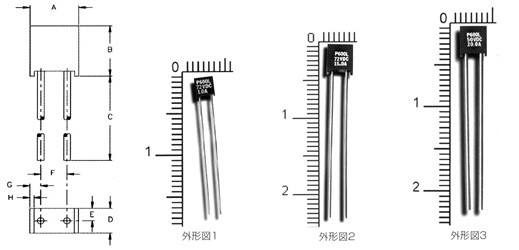

Ｐ６００Ｌシリーズ　外形寸法図（単位：[Inch]）
	外形図１	外形図２	外形図３
Ａ	0.280 max.	0.380 max.	0.380 max.
Ｂ	0.270 max.	0.410 max.	0.410 max.
Ｃ	1.50 min.	2.00 min.	2.00 min.
Ｄ	0.145 max.	0.210 max.	0.210 max.
Ｅ	0.070 typ.	0.100 typ.	0.100 typ.
Ｆ	0.160±0.010	0.200±0.010	0.200±0.010
Ｇ	0.055 typ.	0.085 typ.	0.087 typ.
Ｈ	0.025 typ.	0.032 typ.	0.032 typ.
Ｉ	0.026±0.001 Dia.	0.051±0.001 Dia.	0.064±0.001 Dia.

Ｐ６００Ｌシリーズ　定格および過負荷電流(％)−溶断時間特性[sec]
	電圧[V]	電流[A]	外形図	250％	400％	600％
P600L-72-1/8	72	1/8	1	0.005-30.0	0.005-0.015	0.000075-0.003
P600L-72-1/4	72	1/4	1	0.005-30.0	0.005-0.015	0.000075-0.003
P600L-72-3/8	72	3/8	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-1/2	72	1/2	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-3/4	72	3/4	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-1.0	72	1.0	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-1.5	72	1.5	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-2.0	72	2.0	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-3.0	72	3.0	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-4.0	72	4.0	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-5.0	72	5.0	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-6.0	72	6.0	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-7.5	72	7.5	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-10.0	72	10	2	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-72-15.0	72	15	2	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-125-1/8	125	1/8	1	0.01-0.300	0.0005-0.015	0.000075-0.003
P600L-125-1/4	125	1/4	1	0.01-0.300	0.0005-0.015	0.00015-0.003
P600L-125-3/8	125	3/8	1	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-125-1/2	125	1/2	2	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-125-3/4	125	3/4	2	0.01-0.300	0.001-0.015	0.00015-0.003
P600L-125-1.0	125	1.0	2	0.01-0.300	0.00075-0.015	0.00010-0.003
P600L-125-1.5	125	1.5	2	0.01-0.300	0.00075-0.015	0.00010-0.003
P600L-125-2.0	125	2.0	2	0.01-0.300	0.00075-0.015	0.00010-0.003
P600L-125-3.0	125	3.0	2	0.01-0.300	0.00075-0.015	0.00010-0.003
P600L-125-4.0	125	4.0	2	0.01-0.300	0.00075-0.015	0.00010-0.003
P600L-125-5.0	125	5.0	2	0.01-0.300	0.00075-0.015	0.00010-0.003
P600L-50-20.0	50	20	3	0.01-0.300	0.001-0.015	0.00015-0.003
