 HITANO Enterprise Corp.
 (ヒタノ社:台湾)

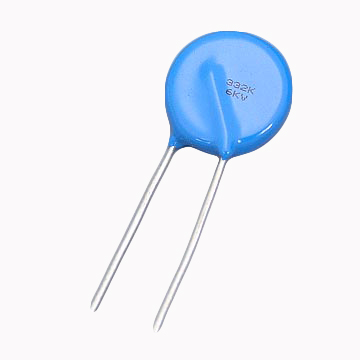

高電圧セラミックディスクコンデンサ

High Voltage Ceramic Disc Capacitors

  HITANO社は台湾に本拠地を置く、セラミックコンデンサー、電解コンデンサー、金属バリスタを中心とした小型電子部品の製造・販売会社です。
 1980年に操業を開始して以来、セラミックコンデンサを中心とした各種小型コンデンサ製品を、グローバル品質認証による管理のもとに、世界各国の様々な業界へ供給しています。
  特に高電圧セラミックディスクコンデンサは、製造中止となった国産同種品の代替として非常に有用で、各耐電圧および静電容量タイプを取り揃え、お客様のご要求にお応えしています。

  ◇◆HITANO社 Webサイトはこちらからリンク◆◇



■HITANO社製高電圧ディスクコンデンサ 国内在庫アイテムリスト


■村田製作所殿製造中止品 → HITANO社製品でのディスクコンデンサ代替例



■HITANO社製 高電圧セラミックディスクコンデンサ 一般仕様レンジ
静電容量:  0.5pF 〜 22nF
定格電圧:  2kVDC 〜 15kVDC
温度特性:  NPO, SL, B, E, F
動作温度範囲:  -25℃ 〜 +85℃
静電容量公差:  ±0.25pF, ±0.5pF, ±5%, ±10%, -80~+20%
Q 値:  C≦30pF, Q≧400+20℃, C>30pF, Q≧1000
tanδ:  ±2.5%, ±5%
パッケージ  バルク、テープ/ボックス、テープ/リール

■HITANO社製 高電圧セラミックディスクコンデンサ 製品例
  HITANO社セラミックディスクコンデンサーの一例をご紹介します。
  在庫している製品もございます(在庫製品については、型番をクリックしていただくと在庫ページへリンクします)。

HITANO製品
型  番
定格電圧
[kVdc]
静電容量
[pF]
静電容量
公差
温度特性
ディスク径
[mm]
対応MURATA終売品型番
クロスリファレンス
仕様書
(添付PDF)
KB3I332K-L018BD23 6.3 3300 ±10% Y5P 23.0 N/A データシート
KE3I222M-L016BD15 6.3 2200 ±20% Y5U 15.0 DECE33J222ZC4B データシート
KB4A101K-L018BD8 10 100 ±10% Y5P 8.0 DHRB34A101M2BB データシート
KZL4C101K-L018BD8 15 100 ±10% N4700 8.0 DHR4E4C101K2BB データシート
KB4A331K-L018BD9 10 330 ±10% Y5P 9.0 DHRB34A331M2BB データシート
KB4C331K-L018BD12 15 330 ±10% Y5P 12.0 DHRB34C331M2BB データシート
KB4A102K-L018BD14.5 10 1000 ±10% Y5P 14.5 DHRB34A102M2BB データシート
KB4C222K-L018BD25 15 2200 ±10% Y5P 25.0 N/A データシート
●ご注意:クロスリファレンスにて表示されている他社型番品情報は、情報を取得した時点の当該メーカーの公式情報に基づいた
     弊社の推定による情報です。 この情報は、提案のみを目的として提供されます。
     データシートをよくお読みになり、お使いのアプリケーションにおけるデバイス機能を確認することをお勧めします。
●お客様のニーズに応じて製作可能です。(株)コムクラフト営業部までお気軽にお問合せください。


■型番体系

K
B
4C
102
K
-
L
0
1
8
B
D
18
(1)
(2)
(3)
(4)
(5)

(6)
(7)
(8)
(9)
(10)
(11)
(12)

1 2 3 4 5 6
高電圧タイプ=K
温度特性
Class1:NPO,SL
Class2:B,E,F
定格電圧(DC)
3D=2kV
3F=3kV
3G=4kV
3H=5kV
3I=6kV
3J=8kV
4A=10kVV
4C=15kV
静電容量(E24)
例:"102"
10x10^2[pF]
=10x100[pF]
=1000[pF]
容量公差
J=±5%
K=±10%
M=±20%
Z=+80-20%
リード形状
K=Bulk, Short Kink
S=Bulk, Short Straight
L=Bulk, Long Straight
A=Tape, Inside Kink
B=Tape, Straight

7 8 9 10 11 12
リード間隔[mm]
5=5.0±0.8
6=6.35±0.8
7=7.5±0.8
0=9.5±0.8
リード長さ[mm]
5=5.0±0.8
6=6.0±0.8
0=10.0±0.8
1=25(min)
リード径[mm]
6=φ0.6±0.05; 2kV~8kV
8=φ0.8±0.05; 6kV~15kV
パッケージ
B=バルク
A=ツヅラパック
R=テープ/リール
外径コード=D
外径[mm]
例:18=18[mm]
●製品についてお問い合わせの際は、お求めになられる製品の定格電圧・静電容量・温度特性などの諸条件をお伝えください。
    上記の体系からお客様自身が組み合わせられた型番でお問い合わせされた場合、該当する製品が存在しないこともございます。
●お見積のご用命、お問合せ等は こちらのフォーム または電子メール info@comcraft.co.jp まで
    お気軽にご連絡下さい。
