●HC-1 真空リレー
HC-1 High Voltage Vacuum Relay
3.5kV C接点タイプ(SPDT)
■特 長
●大電流用銅接点超小型モデル
●高周波用途に最適
●コールドスイッチ用
●MIL-R-83725適合
■型式について
HC-
＊
-
＃
(例： HC-
1
-
3
)
＊
-
１：コールドスイッチ・RF用
３：ホットスイッチ用(タングステン接点)
５：放電用ガス封入タイプ
＃
-
２：コイル電圧12VDC
３：コイル電圧26.5VDC
５：コイル電圧115VDC(オプション)

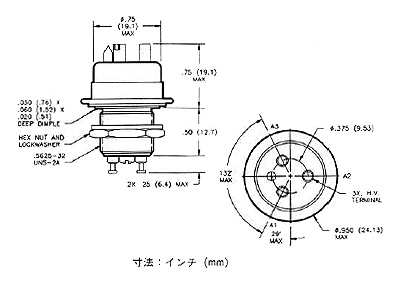

諸 元
接点構成
SPDT
接点形式
C接点
テスト電圧 (DC/60HzAC)
5 [kV]
動作電圧（Peak）
3.5 [kV](DC/60Hz)
2.5 [kV](2.5MHz)
2 [kV](16MHz)
1.5 [kV](32MHz)
連続接点電流(Amp RMS)
25 [A](DC/60Hz)
14 [A](2.5MHz)
9 [A](16MHz)
7 [A](32MHz)
コイル最大許容電圧
500 [Vrms](60Hz)
接点間容量
オープンコンタクト相互間： 2.0 [pF]
オープンコンタクト-GND間： 2.5 [pF]
接触抵抗(max)
0.01 [Ω]
コイル仕様
動作時間(max)
6 [ms]
コイル電圧[Vdc]
12
26.5
115
復旧時間(max)
6 [ms]
感動電圧[Vdc]
8
16
80
耐衝撃性
50G peak(11ms Half-Sine)
開放電圧[Vdc]
0.5-5
1-10
5-50
耐振動環境
10G peak(55-2000Hz)
コイル抵抗[Ω±10%]
80
335
6000
動作温度範囲
-55°C 〜125°C
機械的寿命
2 x 10
6
回 （無負荷状態）
PDFファイル
質 量
29 [g]
