●K47B 真空リレー
K47B High Voltage Vacuum Relay
8kV B接点タイプ(SPST-NC)
■特 長

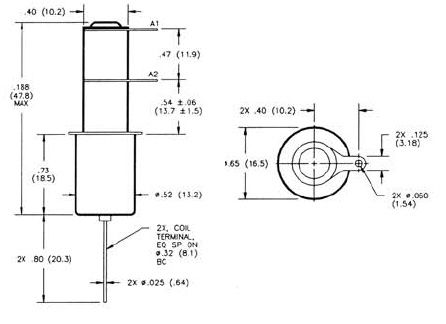

●全長47.8mm 小型真空リレー
●RF(高周波)用途に最適
●低消費電力
●MIL-R-83725適合
■型式について
K47
＊
-
＃
(例： K47
B
-
3
)
＊
-
Ａ：SPST-NO
Ｂ：SPST-NC
＃
-
２：コイル電圧12VDC
３：コイル電圧26.5VDC
諸 元
接点構成
SPST-NC
接点形式
B接点
テスト電圧 (DC/60HzAC)
9 [kV]
動作電圧（Peak）
8 [kV](DC/60Hz)
7.5 [kV](2.5MHz)
7 [kV](16MHz)
5 [kV](32MHz)
連続接点電流(Amp RMS)
12 [A](DC/60Hz)
10 [A](2.5MHz)
5 [A](16MHz)
3 [A](32MHz)
コイル最大許容電圧
500 [Vrms](60Hz)
接点間容量
オープンコンタクト相互間： 1.2 [pF]
オープンコンタクト-GND間： 1.2 [pF]
接触抵抗(max)
0.03 [Ω]
コイル仕様
動作時間(max)
10 [ms]
コイル電圧[Vdc]
12
26.5
復旧時間(max)
10 [ms]
感動電圧[Vdc]
8
16
耐衝撃性
30G peak(11ms Half-Sine)
開放電圧[Vdc]
0.5-5
1-10
耐振動環境
10G peak(55-1000Hz)
コイル抵抗[Ω±10%]
230
920
動作温度範囲
-55°C 〜125°C
機械的寿命
2 x 10
6
回 （無負荷状態）
PDFファイル
質 量
17 [g]
