MICRO-COAX
(マイクロコアックス社：アメリカ)


■UTiFLEX®フレキシブル　低ロスケーブル

 〜70GHz フレキシブル 低ロスケーブルアッセンブリ

Times Microwave社と同グループであるMICRO-COAX社が提供する UTiFLEX®ケーブルアセンブリは、超低密度PTFE誘電体と、シールド性の高い外部導体、および機械的・熱的ストレスに強い独自のコネクタ取付構造を用いて構成されています。これにより、標準的なフレキシブルケーブルと比べて損失特性、位相安定性、柔軟性に優れ、機械的な強度を犠牲にすることなく高性能を実現します。


＜特色＞
 ◆Miniature Low loss：極細型タイプ
  外径 1.78mm、2.34mm
 ◆Low-Loss：低損失タイプ
  外径 2.34mm、3.18mm、3.73mm、5.33mm
 ◆Ultra-Low-Loss：極低損失タイプ
  外径 2.24mm、3.61mm、4.70mm、5.0mm、5.21mm、7.44mm、7.9mm
 ◆Ultra Light：軽量化、宇宙用途対応タイプ
  外径 2.24mm、3.61mm、4.70mm、5.21mm、7.44mm、7.87mm
 ◆MKR Ruggedized：耐久性強化テストケーブルタイプ
  外径 7.62mm
 ◆TVAC：熱真空試験対応タイプ
  外径 3.61mm、4.70mm、5.0mm、5.21mm、7.44mm、7.9mm
   *External Armor（外装アーマー付き）オプション



■カタログ　-Catalogue-
 
UTiFLEX®総合カタログ コネクタ・アーマータイプ
 

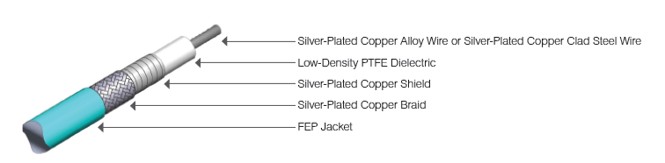

■Low-Loss Standard：極細型、低損失、極低損失タイプ
〜65GHzまで対応した低ロスケーブルアッセンブリです。
省スペース配線用のMiniature Low loss：極細タイプ、Low-Loss：損失タイプ、Ultra-Low-Loss：極低損失タイプ があり、使用用途、ケーブル外径、屈曲耐久性、位相安定性に合わせた幅広いラインナップがございます。
●Miniature Low loss：極細タイプ   ＞＞製品詳細はこちら
ケーブル型式 UGF070D UGF092D UGF092F
Outer Diameter in (mm) 0.070 (1.78) 0.092 (2.34) 0.092 (2.34)
Center Conductor Type Solid Solid Standard
Cable Flex Life 100,000 * 25,000 * 170,000 *
Frequency Range DC to 18 GHz DC to 18 GHz DC to 18 GHz
Velocity of Propagation 87% 77% 77%
Max Insertion Loss
db/ft (dB/M)		 @ 1GHz 0.29 (0.92) 0.20 (0.66) 0.22 (0.72)
@ 10GHz 1.01 (3.31) 0.67 (2.20) 0.71 (2.33)
@ 18GHz 1.41 (4.63) 0.92 (3.02) 0.98 (3.22)
Temperature Range -65℃ to +165℃

●Low-Loss：低損失タイプ   ＞＞製品詳細はこちら
ケーブル型式 UFC092D UFA125A UFA147A UFA147B UFA210A UFA210B
Outer Diameter in (mm) 0.092 (2.34) 0.125 (3.18) 0.147 (3.73) 0.147 (3.73) 0.210 (5.33) 0.210 (5.33)
Center Conductor Type Solid Solid Solid Standard Solid Standard
Cable Flex Life - 3,000 * 10,000 * 100,000 * 100,000 * 170,000 *
Frequency Range DC to 65 GHz DC to 50 GHz DC to 40 GHz DC to 40 GHz DC to 26.5 GHz DC to 26.5 GHz
Max Insertion Loss
db/ft (dB/M)		 @ 1GHz 0.20 (0.66) 0.14 (0.46) 0.11 (0.36) 0.16 (0.52) 0.08 (0.25) 0.09 (0.30)
@ 10GHz 0.67 (2.20) 0.48 (1.57) 0.39 (1.28) 0.52 (1.71) 0.27 (0.89) 0.30 (0.98)
@ 18GHz 0.92 (3.02) 0.66 (2.17) 0.54 (1.77) 0.72 (2.36) 0.38 (1.25) 0.42 (1.38)
@ 26.5GHz 1.13 (3.71) 0.82 (2.64) 0.67 (2.20) 0.89 (2.92) 0.48 (1.57) 0.53 (1.74)
@ 40GHz 1.42 (4.66) 1.04 (3.41) 0.85 (2.79) 1.12 (3.67) 1.12 (3.67) -
@ 50GHz 1.61 (5.28) 1.19 (3.90) - - - -
@ 65GHz 1.86 (6.10) - - - - -
Temperature Range -65℃ to +165℃

●Ultra-Low-Loss：極低損失タイプ   ＞＞製品詳細はこちら
ケーブル型式 UFB088D UFB142C UFB142A UFC185A UFB197C UFB205A UFB293C UFB311A
Outer Diameter in (mm) 0.088 (2.235) 0.142 (3.61) 0.142 (3.61) 0.185 (4.699) 0.197 (5.00) 0.205 (5.21) 0.293 (7.44) 0.311 (7.90)
Center Conductor Type Solid Standard Solid Solid Standard Solid Standard Solid
Cable Flex Life 25,000 * 75,000 * 75,000 * 10,000 * 150,000 * 25,000 * 50,000 * 15,000 *
Frequency Range DC to 18 GHz DC to 40 GHz DC to 40 GHz DC to 32 GHz DC to 26.5 GHz DC to 26.5 GHz DC to 18 GHz DC to 18 GHz
Velocity of Propagation 80% 83% 83% 83% 81% 83.5% 81.5% 84%
Max Insertion Loss
db/ft (dB/M)		 @ 1GHz 0.20 (0.66) 0.11 (0.36) 0.10 (0.33) 0.08 (0.26) 0.09 (0.28) 0.07 (0.23) 0.06 (0.20) 0.05 (0.16)
@ 10GHz 0.66 (2.17) 0.36 (1.18) 0.33 (1.08) 0.27 (0.89) 0.28 (0.93) 0.23 (0.75) 0.18 (0.59) 0.15 (0.49)
@ 18GHz 0.89 (2.92) 0.49 (1.61) 0.44 (1.44) 0.36 (1.18) 0.38 (1.26) 0.32 (1.05) 0.25 (0.82) 0.21 (0.69)
@26.5GHz - 0.59 (1.94) 0.54 (1.77) 0.44 (1.44) 0.47 (1.55) 0.39 (1.28) - -
@ 32GHz - 0.66 (2.16) 0.60 (1.97) 0.49 (1.61) - - - -
@ 40GHz - 0.74 (2.43) 0.68 (2.23) - - - - -
Temperature Range -65℃ to 165℃


■Ultra Light：軽量化、宇宙用途対応タイプ

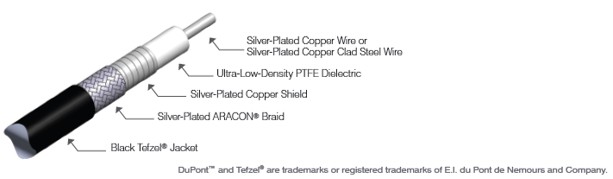

UTiFLEX®Ultra-Light ケーブルアセンブリは、航空宇宙用途に最適化されたシリーズです。このケーブルは、柔軟なケーブル構造を維持しながら、軽量、低挿入損失、高レベルな耐放射線性を実現しています。外部シールドにはメーカー独自のARACON®を使用し、誘電体には 超低密度PTFE、外被にはDuPont Tefzel®ジャケットを採用しています。
      ＞＞製品詳細はこちら
ケーブル型式 MCJ088D MCJ142A MCJ185A MCJ205A MCJ311A
Outer Diameter in (mm) 0.088 (2.24) 0.142 (3.61) 0.185 (4.70) 0.205 (5.21) 0.310 (7.87)
Center Conductor Type Solid Solid Solid Solid Solid
Frequency Range DC to 18 GHz DC to 40 GHz DC to 32 GHz DC to 26.5 GHz DC to 18 GHz
Velocity of Propagation 80% 83% 83% 84% 83%
Max Insertion Loss
db/ft (dB/M)		 @ 1GHz 0.20 (0.66) 0.10 (0.33) 0.08 (0.26) 0.07 (0.23) 0.05 (0.16)
@ 10GHz 0.66 (2.17) 0.33 (1.08) 0.27 (0.89) 0.23 (0.75) 0.15 (0.49)
@ 18GHz 0.89 (2.92) 0.44 (1.44) 0.36 (1.18) 0.32 (1.05) 0.21 (0.66)
@ 26.5GHz - 0.54 (1.77) 0.44 (1.44) 0.39 (1.28) -
@ 32GHz - 0.60 (1.97) 0.49 (1.61) - -
@ 40GHz - 0.68 (2.23) - - -
Temperature Range -150℃ to +165℃


■MKR Ruggedized：耐久性強化テストケーブルタイプ

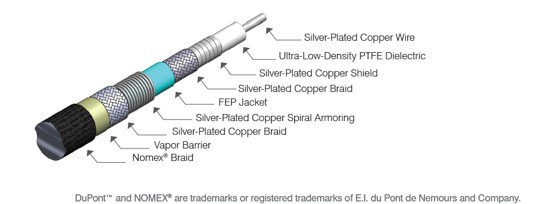

MKR Ruggedizedは、標準UTiFLEX®マイクロ波ケーブル をベースにした耐久性強化版ケーブルアッセンブリです。優れた耐圧縮性・耐トルク性・耐折損性を兼ね備えており、試験環境に求められる厳しい要件に最適な製品となります。製品ラインナップは26.5 GHz対応の MKR300C シリーズとして提供されており、150,000回の繰り返し曲げに対しても劣化を最小限に抑えることが可能です。
      ＞＞製品詳細はこちら
ケーブル型式 MKR300C
Outer Diameter in (mm) 0.300 (7.62)
Center Conductor Type Standard
Frequency Range DC to 26.5 GHz
Velocity of Propagation 81%
Max Insertion Loss
db/ft (dB/M)		 @ 1GHz 0.08 (0.26)
@ 10GHz 0.27 (0.89)
@ 18GHz 0.36 (1.18)
@ 26.5GHz 0.44 (1.44)
Temperature Range -65℃ to +165℃


■TVAC：熱真空試験対応タイプ
熱真空（TVAC）試験は、特に衛星などの宇宙機器に代表される高信頼性（Hi-Rel）用途において、リスク低減戦略として実施されるものです。TVAC熱真空試験対応タイプは、熱真空チャンバ内での使用に適合しており、高性能かつ超低損失の UTiFLEX® ケーブル をベースに、低アウトガス材料およびベント付きコネクタを使用した宇宙グレード仕様の製品になります。
・ASTM E-595 に準拠した低アウトガス特性
 （＜1% TML、＜0.1% CVCM）
・動作温度範囲：-65℃ 〜 +165℃
 （詳細は製品タイプごとに要確認）
・超低損失誘電体による優れた位相特性
・組立後の汚染防止のため、個別包装
・ベント（排気）付きコネクタ採用
      ＞＞製品詳細はこちら
ケーブル型式 UFB142A UFC185A UFB197C UFB205A UFB293C UFB311A
Outer Diameter in (mm) 0.142 (3.61) 0.185 (4.70) 0.197 (5.00) 0.205 (5.21) 0.293 (7.44) 0.311 (7.90)
Center Conductor Type Solid Solid Standard Solid Standard Solid
Frequency Range 40 GHz 32 GHz 26.5 GHz 26.5 GHz 18 GHz 18 GHz
Max Insertion Loss
db/ft (dB/M)		 @ 1GHz 0.10 (0.33) 0.08 (0.26) 0.09 (0.28) 0.07 (0.23) 0.06 (0.20) 0.05 (0.16)
@ 10GHz 0.33 (1.08) 0.27 (0.89) 0.28 (0.93) 0.23 (0.75) 0.18 (0.59) 0.15 (0.49)
@ 18GHz 0.44 (1.44) 0.36 (1.18) 0.38 (1.26) 0.32 (1.05) 0.25 (0.82) 0.21 (0.69)
@ 26.5GHz 0.54 (1.77) 0.44 (1.44) 0.47 (1.55) 0.39 (1.28) - -
@ 32GHz 0.60 (1.97) 0.49 (1.61) - - - -
@ 40GHz 0.68 (2.23) - - - - -
Power Handling Watts (CW) @ 10GHz 175 267 296 326 570 648

●お見積のご用命、お問合せ等は　こちらのフォーム　
   または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
