製品案内

TIMES Microwave
(タイムズマイクロウェーブ社:アメリカ)



■極細ケーブル 0.047"サイズ

 〜70GHz 約φ1.4o 高密度 極細ケーブル

極細同軸ケーブルシリーズは、高密度かつ高周波の用途向けに設計されており、医療機器、試験・計測機器、電子機器内部配線(ボード間接続)など、多様な用途において優れた性能を発揮します。


<主な用途>
 ◆医療機器(カテーテル、画像診断、モニタリング)
 ◆高密度回路基板間接続(モジュール間、バックプレーン、クロスオーバー)
 ◆自動化・センサ・ATE(自動試験装置)
 ◆高速データ通信(GPS、試験・計測装置、宇宙用)



■カタログ -Catalogue-
Micro Coaxial 極細ケーブルシリーズカタログ


■仕様概要

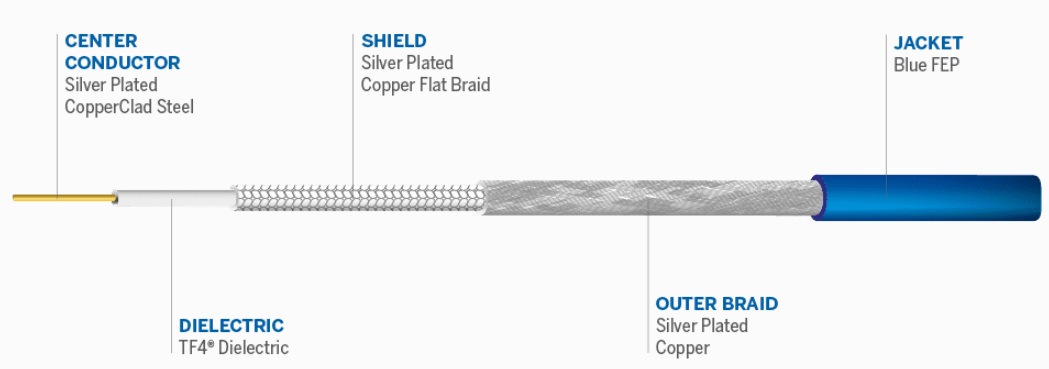

●PhaseTrack®047 (PT047)
PhaseTrack®047は、独自のフッ素系絶縁体「TF4®」を採用した、標準的な位相安定型同軸アセンブリです。このTF4®により、従来のPTFEに見られる約19℃付近での位相変化を解消しています。PhaseTrackアセンブリは、三重シールド構造を採用しており、温度変化に対して高い位相安定性が求められる用途に最適です。

*画像をクリックするとデータシートが開きます*
  ・周波数対応:最大70GHz
  ・特徴:
    -低損失・高耐久・柔軟
    -宇宙用途向けに設計、医療・試験用途にも最適
    -100万回以上の屈曲耐久試験済み
  ・外径:1.65 mm、静的曲げ半径:6.35 mm
  ・温度範囲:−65 〜 +150°C
  ・コネクタ:SMP,Mini-SMP,SMPM,SMPS, 1.85mm,2.4mm,2.92mm,SMA

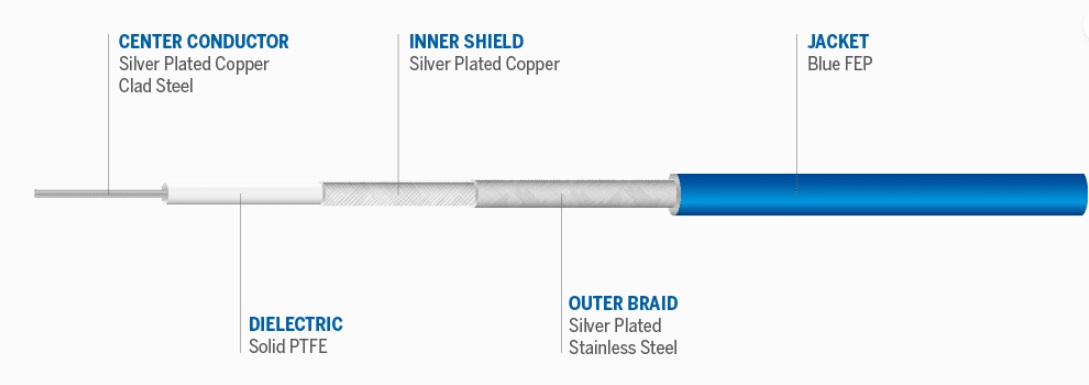

●StripFlex®047 (SF047)
SF-047は、過酷な環境下での使用を想定して開発された堅牢な小径ケーブルです。
  ・周波数対応:最大70GHz
  ・特徴:
    -小径・高耐久で過酷環境対応
    -航空宇宙・高精度試験向け
    -シールド効果 -85dB、最大13.4W(@18GHz)伝送可能
  ・外径:1.45 mm、曲げ半径:12.7 mm
  ・温度範囲:−65 〜 +200°C
  ・コネクタ:SMP,Mini-SMP,SMPM,SMPS, 1.85mm,2.4mm,2.92mm,SMA

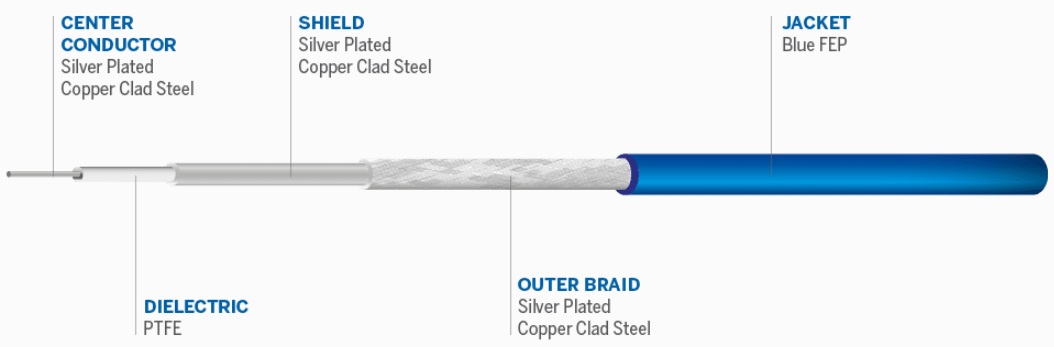

●InstaBend®047 (IB047)
InstaBend®047は、RF回路カード、モジュール、筐体パネル間の接続用に設計された柔軟なマイクロ波同軸アセンブリです。コネクタ直後での極小曲げが可能で、配線経路を簡素化します。

*画像をクリックするとデータシートが開きます*
  ・周波数対応:最大50GHz
  ・特徴:
    -コネクタ直後で急曲げ可能、配線設計を簡素化
    -小型・軽量で高密度実装に最適
  ・外径:1.55 mm 最小曲げ半径:3.3 mm
  ・温度範囲:−65 〜 +125°C
  ・コネクタ:SMP,2.92mm,SMA

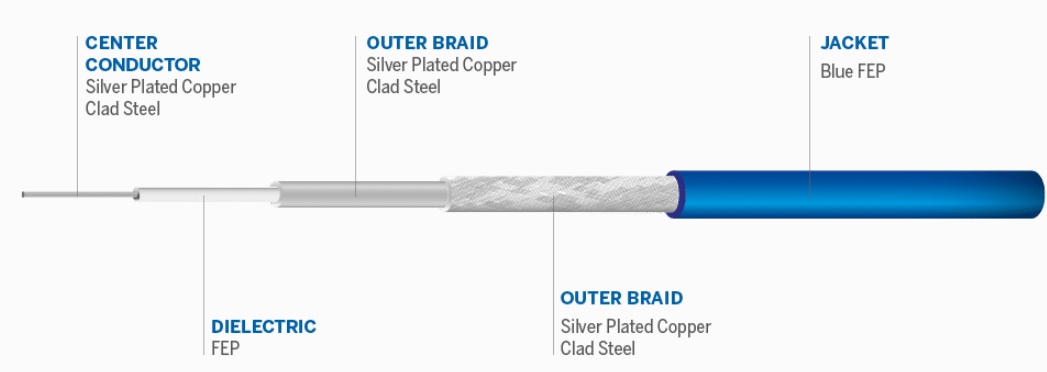

●TF047
TF-047は、高密度実装に最適な多用途マイクロ同軸ケーブルです。バルク形状でも、各種インターフェースに対応したアセンブリ品としても提供可能で、コンパクトな設計ながら高性能かつ高信頼性を実現します。

*画像をクリックするとデータシートが開きます*
  ・周波数対応:最大50GHz
  ・特徴:
    -高密度機器向け汎用ケーブル
    -多様なコネクタと組合せ可能
    -セミリジッド代替として機器内部配線に適合
  ・外径:1.397 mm、静的曲げ半径:5.08 mm
  ・温度範囲:−65 〜 +150°C
  ・コネクタ: SMP,Mini-SMP,SMPM,SMPS, 1.85mm,2.4mm,2.92mm,SMA

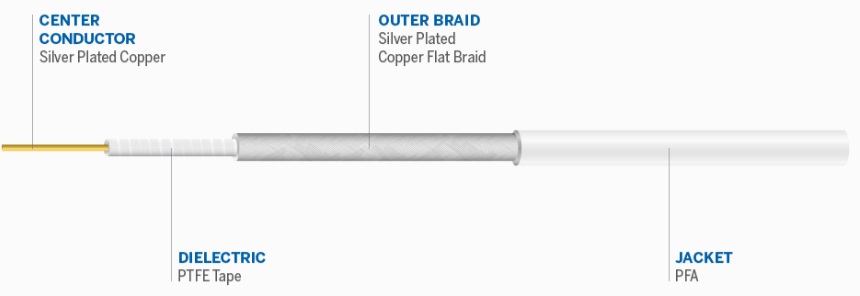

●XtendedFlex™045 (XF045)
XtendedFlex™045は、XtendedFlexシリーズの中でも圧倒的な小型性と柔軟性を誇る革新的なケーブルです。このケーブルは非常に汎用性が高く、幅広いアプリケーションでの使用に適しています。高い柔軟性を持ちながらも低減衰性能を維持しており、信号の明瞭性と強度を確保します。

*画像をクリックするとデータシートが開きます*
  ・周波数対応:最大18GHz
  ・特徴:
    -医療用(内視鏡、アブレーション)向けに最適
    -最も細く軽量なシリーズ、超柔軟設計
    -高い電力伝送効率
  ・外径:1.14 mm、最小曲げ半径:5.08 mm
  ・温度範囲:−55 〜 +150°C
  ・コネクタ:MCX

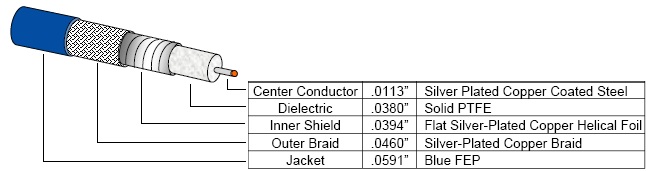

●Tflex®047 (Tflex-047)
Tflex-047は、低損失・優れたシールド性能を兼ね備えた高性能マイクロ波同軸ケーブルです。セミリジッド同軸ケーブルで必要とされる複雑な3次元曲げ加工を不要とし、シンプルなドロップイン交換が可能なため、設計・施工の手間を大幅に軽減します。
  ・周波数対応:最大40GHz
  ・特徴:
    -高密度機器向け汎用ケーブル
    -セミリジッド代替として機器内部配線に適合
  ・外径:1.501 mm、静的曲げ半径:5.08 mm
  ・温度範囲:−55 〜 +150°C
  ・コネクタ: SMP,Mini-SMP,SMPM,SMPS, 1.85mm,2.4mm,2.92mm,SMA


■製品シリーズ一覧

■Clarity −高精度・位相安定テスト
■Clarity SemiRigid −低損失・形状維持・ミリ波
■SilverLine −標準テスト・高耐久
■SilverLine Low Loss −ローロスフレックス
■SilverLine Extra Flex −フレックス・細径
■SilverLine VNA −高性能プレシジョン

■SFT −高性能 標準マイクロ波
■HeliFoil −超低ロス 標準マイクロ・ミリ波
■MaxGain −高性能 超低ロス ミリ波
■Tflex −機器内配線 セミリジット代替
■5GFlex −Sub6/ミリ波28GHz 5G対応
■TCA −民間航空搭載用 難燃・軽量・低ロス
■InstaBend −機器内配線フレキシブルケーブル
■XtendedFlex −低ロスフレキシブルケーブル

■TFT −高難燃性UL Low PIMフレキシブル
■SPP-LLPL −高難燃性UL Low PIMコルゲート
■SPF −難燃性UL LowPIMコルゲート
■SPO −屋外Low PIMコルゲート
■SilverLine Low-PIM −シルバーラインLow-PIM版

■PT-047/SF-047/IB-047/TF-047/XF-045/Tflex-047

■LMR, LMR-FR, -DB, -LSZH, -LW, -UF, -75
■TCOM

■ハイパワーフレキシブルケーブル −AAシリーズ
■RFワンタッチコネクタ −HPQD・MPQDシリーズ

■T-RAD −同軸漏洩ケーブル

■SiO2 −高温1000℃対応 位相安定セミリジッド
■Phase Track −位相安定 低ロス
■Phase Track SR −位相安定セミリジッド
■Phase Track Pflex −位相安定 内部配線
■Phase Track LS −位相安定 Low Smoke
■TVAC −位相安定 熱真空用テストケーブル

■Mil Spec −RG/U, M17/RG
