フェイズトラック 〜高位相安定性フレキシブルテストケーブル〜

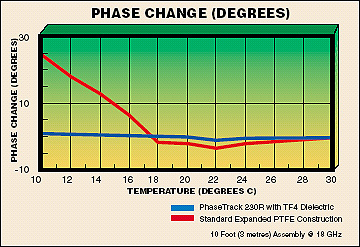

高い温度・位相安定性を実現！
■電気的特性 - Electrical Specifications -
| ケーブル・コネクタ挿入損失 |
| 周波数[GHz] | 0.5 | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
|---|
| ケーブルMax.挿入損失[dB/m] | 0.20 | 0.30 | 0.45 | 0.70 | 0.91 | 1.10 | 1.29 | 1.46 | 1.63 | 1.79 | 1.95 |
| コネクタ損失[dB/ペア] | 0.075 | 0.10 | 0.15 | 0.20 | 0.22 | 0.25 | 0.27 | 0.28 | 0.30 | 0.31 | 0.33 |
| 任意周波数でのアッテネーション： A[db/100m] = 0.79840 * √f[MHz] + 0.0488 * f[MHz] |
| 周波数帯域 | 0.5〜18GHz | VSWR | 1.35 : 1(Max.) |
| 特性インピータンス | 50Ω | 伝播速度 | 84％ |
| シールド効果 | 100dB以上 | 温度範囲 | -55℃〜+85℃ |
| 温度-位相変動 | -55℃〜+85℃ | 1.5ppm/℃以下 |
| 位相安定度 | 18GHz | 5°(8インチ径マンドレル巻き) |
| 最大電圧 | 2,500[V] (SMAコネクタ使用時：1,000[V]) |
■機械的特性 - Mechhanical Specifications -
ケーブル外被直径：0.3インチ（7.6mm）
最小屈曲半径：2.0インチ（50.8mm）
| 利用可能コネクタタイプ |

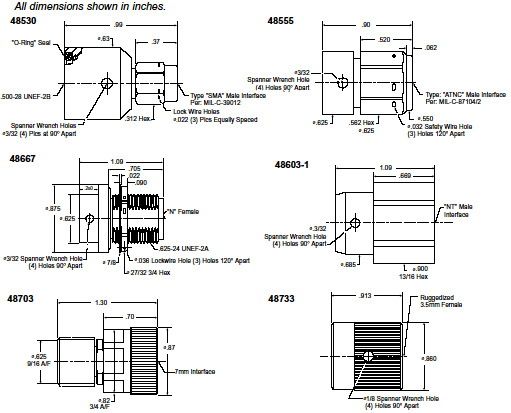

| コネクタ型番 | コネクタタイプ | 外形図番 | スパナツール型番 |
|---|
| 48530 | SMA Plug Front End | SD48530 | TN3176-2 |
| 48555 | TNC Plug Front End | SD48555 | TN3176-2 |
| 48603-1 | N Plug Front End | SD48603-1 | TN3176-2 |
| 48667 | N Jack Front End | SD48667 | TN3176-2 |
| 48703 | 7mm Front End | SD48703 | TN3176-2 |
| 48733 | 3.5mm(f) NMD | SD48733 | TN3176-2 |
| 48741 | 7-16 DIN Plug Front End | SD48741 | TN3176-2 |
| 48742 | 7-16 DIN Jack Front End | SD48742 | TN3176-2 |
