TIMES
(タイムズマイクロウェーブ社:アメリカ)


シルバーライン/シルバーラインTG(タフグリップ)
 〜フレキシブルテストケーブル〜
 低コストで高い耐久性・信頼性を実現!


■電気的特性(VSWRを除きノーマルモデル/TG共通)

アッテネーション(@+25℃)
周波数[GHz]126121826.5
[dB/100m]40.059.0112172224290
任意の周波数でのアッテネーション: A = 0.348 * √f[MHz] + 0.0012 * f[MHz]

ハンドリング電力(@+40℃:Sea Level)
周波数[GHz]0.4126121826.5
最大電力[W]91256934018015112060

特性インピータンス50Ω伝播速度70%
シールド効果100dB以上浮遊容量96.4pF/m
位相安定度
110mmφ,180deg×10
DC 〜 10 GHz+/- 1.1°
10 〜 18 GHz+/- 2.0°

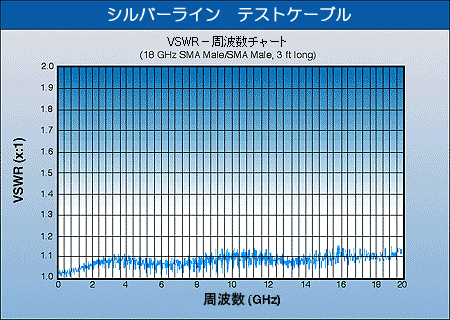

最大VSWR (シルバーライン)6GHz18GHz26.5GHz
7-16 DIN1.25:1--
SMA,3.5mm,N,TNC,QMA1.20:11.30:11.35:1(SMA,3.5mm)
7mm1.25:11.35:1-

最大VSWR (シルバーライン/タフグリップ)6GHz18GHz
7-161.25:1-
N1.20:11.35:1
