●K41R 真空リレー
K41R High Voltage Vacuum Relay
5kV SPDTラッチングタイプ
■特 長
●省電力ラッチリレー
●高速6msecスイッチング
●DC 25Amp 連続定格
●RF 10Amp ＠32MHz
●MIL-R-83725適合
■型式について
K41/K40
＊
-
＃
(例： K41
R
-
3
)
＊
-
Ｋ４１Ｒ：SPDT-ラッチング
Ｋ４０Ｐ：SPST-ラッチング
＃
-
３：コイル電圧26.5VDC

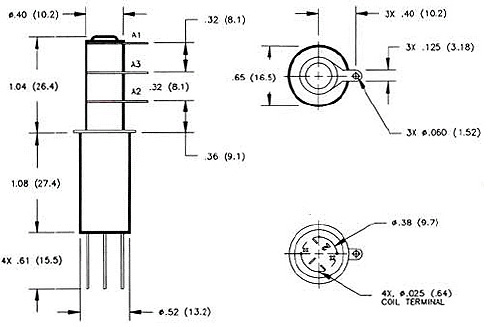

諸 元
接点構成
SPDT-Latch
接点形式
ラッチング接点
テスト電圧 (DC/60HzAC)
6 [kV]
動作電圧（Peak）
5 [kV](DC/60Hz)
4.0 [kV](2.5MHz)
3.2 [kV](16MHz)
2.5 [kV](32MHz)
連続接点電流(Amp RMS)
25 [A](DC/60Hz)
20 [A](2.5MHz)
13 [A](16MHz)
10 [A](32MHz)
コイル最大許容電圧
500 [Vrms](60Hz)
接点間容量
オープンコンタクト相互間： 1.6 [pF]
オープンコンタクト-GND間： 1.6 [pF]
接触抵抗(max)
0.02 [Ω]
コイル仕様
動作時間(max)
6 [ms]
コイル電圧[Vdc]
26.5
復旧時間(max)
N/A
感動電圧[Vdc]
16
耐衝撃性
30G peak(11ms Half-Sine)
開放電圧[Vdc]
N/A
耐振動環境
10G peak(55-2000Hz)
コイル抵抗[Ω±10%]
80
動作温度範囲
-55°C 〜125°C
機械的寿命
1 x 10
6
回 （無負荷状態）
PDFファイル
質 量
29 [g]
