SPINNER
(スピナー社：ドイツ)
製品紹介
●PCBラウンチアダプター
〜 Easy Launch / PCB Launch Adapter 〜
1.0mm、1.85mm、2.92mm、WR10、WR12、WR15 に対応した〜110GHzに対応PCB 特性検査用着脱可能コネクタです。繰り返しの着脱に対して、高い電気的安定性を有します。
＜特色＞
コネクタ： 同軸 1.0mm, 1.85mm, 2.92mm
導波管 WR10 (R900),WR12 (R740) ,WR15 (R620)
対応基板：
- Rogers RO3000® laminates（RO3003™ laminates）
- Rogers RT／duroid® laminates（5870 laminates）
- Rogers RT／duroid® laminates（5880 laminates）
- Rogers RT／duroid® laminates（5880 LZ laminates）
＊レイアウト資料はお問い合わせお願いします。

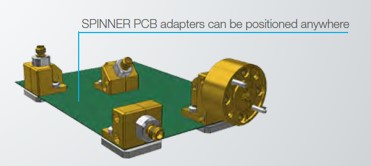

PCB 上のあらゆる場所に取り付け可能です。
繰り返し取付可能な、安定したコンタクト。
■製品ラインナップ
代表的な標準製品ラインナップ一覧です。新製品も続々ラインナップに追加されております。
＊下段■各種製品資料/ダウンロード＜■製品データシート検索＞
よりその他個別データシートの検索が可能です。
型番
製品タイプ
周波数
インターフェース
データシート
製品図面
製品詳細
533402
PCB launch
DC to 110 GHz
1.0 mm female
533416
PCB launch
DC to 90 GHz
1.35 mm female
-
533404
PCB launch
DC to 70 GHz
1.85 mm female
-
533410
PCB launch
DC to 40 GHz
2.92 mm female
533411
PCB launch
75 to 110 GHz
R 900 / WR 10
-
533412
PCB launch
60 to 90 GHz
R 740 / WR 12
-
533413
PCB launch
50 to 75 GHz
R 620 / WR 15
-
