  SPINNER(スピナー社：ドイツ)
  製品紹介

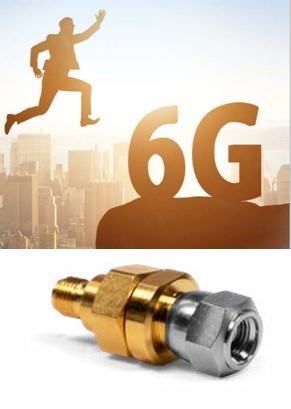

  ●0.8mmコネクター （0.8mm connector）
〜 167GHzまで対応したミリ波用コネクタです。
1.0mmでは対応できなかった110GHz以上の帯域に対応した新規格コネクタになります。Spinner社では、これまで培ったミリ波製品開発技術力を生かし、様々な高精度製品をご提供いたします。
 - 各種変換アダプタ
 - キャリブレーションキット（校正器）
 - コネクタ規格標準ゲージ（規格寸法確認用Dial Gauge）
 - トルクレンチ
 - ロータリージョイント（Rotary Joint）
  ＊順次ラインナップ予定です。
 ＜仕様＞
 規格  IEC61169-64
 インピーダンス  50Ω
 周波数  167GHz（標準品）
 カップリングナットトルク値  0.34Nm／0.45Nm（IEEE）



■製品ラインナップ
代表的な標準製品ラインナップ一覧です。新製品も続々ラインナップに追加されております。
詳細は弊社営業までお問合せください。
◆ Calibration Kit
型 番 製   品 周 波 数
BN 530850 SOLR calibration DC to 150 GHz
BN 530851 SOLR calibration verification
BN 530890 SOLR calibration DC to 167 GHz
BN 530891 SOLR calibration measurement of connector pin depths
BN 530892 SOLR calibration calibration verification measurement of connector pin depths
BN 530890C0001 * SOLR calibration
BN 530891C0001 * SOLR calibration measurement of connector pin depths
BN 530892C0001 * SOLR calibration calibration verification measurement of connector pin depths
* C0001: 校正データSパラメーター, Keysight殿製 Frequency Extenders NA5305A (170 GHz), NA5307A (250 GHz)対応
◆Verification Standards
型 番 製   品 周 波 数
BN 530844 Short circuit termination, 0.8 mm male (Offset length 3.09 mm), model parameter DC to 167 GHz
BN 530844C0001 Short circuit termination, 0.8 mm male (Offset length 3.09 mm), model and S parameter
BN 530845 Short circuit termination, 0.8 mm female (Offset length 3.09 mm) model parameter
BN 530845C0001 Short circuit termination, 0.8 mm female (Offset length 3.09 mm), model and S parameter
BN 530835 Short circuit termination, 0.8 mm male (Offset length 5.179 mm), model parameter
BN 530835C0001 Short circuit termination, 0.8 mm male (Offset length 5.179 mm), model and S parameter
BN 530838 Short circuit termination, 0.8 mm female (Offset length 5.179 mm), model parameter
BN 530838C0001 Short circuit termination, 0.8 mm female (Offset length 5.179 mm), model and S parameter
BN 530846 Load, mismatched, 0.8 mm, male, 14 to 40 Ohms DC to 150 GHz
BN 530847 Load, mismatched, 0.8 mm, female, 14 to 40 Ohms
BN 530848 Load, mismatched, 0.8 mm, male, 14 to 40 Ohms, model parameter DC to 167 GHz
BN 530848C0001 Load, mismatched, 0.8 mm, male, 14 to 40 Ohms, model and S parameter
BN 530849 Load, mismatched, 0.8 mm, female, 14 to 40 Ohms, model parameter
BN 530849C0001 Load, mismatched, 0.8 mm, female, 14 to 40 Ohms, model and parameter
◆Offset Shorts (ショート）
型 番 製   品 周 波 数
BN 530844 Short circuit termination, 0.8 mm male (Offset length 3.09 mm), model parameter DC to 167 GHz
BN 530844C0001 Short circuit termination, 0.8 mm female (Offset length 3.09 mm), model and S parameter
BN 530845 Short circuit termination, 0.8 mm female (Offset length 3.09 mm), model parameter
BN 530845C0001 Short circuit termination, 0.8 mm female (Offset length 3.09 mm), model and S parameter
BN 530837 Short circuit termination, 0.8 mm female (Offset length 4.554 mm), model parameter
BN 530837C0001 Short circuit termination, 0.8 mm female (Offset length 4.554 mm), model and S parameter
BN 530835 Short circuit termination, 0.8 mm male (Offset length 5.179 mm), model parameter
BN 530835C0001 Short circuit termination, 0.8 mm male (Offset length 5.179 mm), model and S parameter
BN 530838 Short circuit termination, 0.8 mm female (Offset length 5.179 mm)
BN 530838C0001 Short circuit termination, 0.8 mm female (Offset length 5.179 mm), model and S parameter
◆Coaxial Adapters（同軸変換アダプタ）
型 番 製   品 周 波 数
BN 534950 Adapter, precision, 1.35 mm male, 0.8 mm female DC to 90 GHz
BN 534951 Adapter, precision, 1.35 mm male, 0.8 mm male
BN 534954 Adapter, precision, 1.35 mm female, 0.8 mm female
BN 534955 Adapter, precision, 1.35 mm female, 0.8 mm male
BN 533164 Adapter, precision, 1.0 mm female, 0.8 mm male DC to 120 GHz
BN 533165 Adapter, precision, 1.0 mm male, 0.8 mm female
BN 533166 Adapter, precision, 1.0 mm male, 0.8 mm male
BN 533167 Adapter, precision, 1.0 mm female, 0.8 mm female
BN 530865 Adapter, precision, 0.8 mm male, 0.5 mm female DC to 167 GHz
BN 530866 Adapter, precision, 0.8 mm female, 0.5 mm female
BN 530867 Adapter, precision, 0.8 mm male, 0.5 mm male
BN 530868 Adapter, precision, 0.8 mm female, 0.5 mm male
◆Waveguide-to-Coaxial-Adapters　(導波管−同軸変換アダプタ）
型 番 製   品 周 波 数
BN 533138 Adapter, precision, R 900 (WR 10), 0.8 mm female 75 to 110 GHz
BN 533139 Adapter, precision, R 900 (WR 10), 0.8 mm male
BN 533156 Adapter, precision, R 900 (WR 10), 0.8 mm male, with easy coupling nut
BN 530829 Adapter, precision, R 1.2k (WR 8), 0.8 mm male RUG 90 to 140 GHz
BN 533137 Adapter, precision, R 1.2k (WR 8), 0.8 female
BN 533150 Adapter, precision, R 1.2k (WR 8), 0.8 female, right-angle
BN 533173 Adapter, precision, R 1.4k (WR 7 / WR 6.5), 0.8 mm female, right-angle 110 to 150 GHz
BN 533192 Adapter, precision, R 1.4k (WR 7 / WR 6.5), 0.8 mm female 110 to 167 GHz
BN 533193 Adapter, precision, R 1.4k (WR 7/ WR 6.5), 0.8 mm male
◆Ruggedized Test Port Adapters (RUGタイプ アダプタ）
型 番 製   品 周 波 数
BN 535156 Adapter, precision, 1.0 mm female RUG, 0.8 mm female DC to 120 GHz
BN 535157 Adapter, precision, 1.0 mm female RUG, 0.8 mm male
BN 535160 Adapter, precision, 1.0 mm female RUG, 0.8 mm male RUG
BN 530829 Adapter, precision, R 1.2k (WR 8), 0.8 mm male RUG DC to 140 GHz
BN 535147 Adapter, precision, 0.8 mm female RUG, 0.8 mm female RUG DC to 150 GHz
BN 535148 Adapter, precision, 0.8 mm male RUG, 0.8 mm male, panel 4 hole
BN 535161 Adapter, precision, 0.5 mm female RUG, 0.8 mm male RUG DC to 167 GHz
BN 535141 Adapter, precision, 0.5 mm male RUG, 0.8 mm male
BN 535142 Adapter, precision, 0.5 mm male RUG, 0.8 mm female
BN 535153 Adapter, precision, 0.5 mm socke RUG, 0.8 mm male/td>
BN 535154 Adapter, precision, 0.5 mm female RUG, 0.8 mm female
◆ Adapters
◆Board Connectivity（PCBコネクタ）
型 番 製   品 周 波 数 Return to Ross typ.
BN 533408 0.8 mm female DC to 150 GHz 21 dB @ DC to 26.5 GHz
19 dB @ 26.5 to 40 GHz
14 dB @ 40 to 90 GHz
10 dB @ 90 to 110 GHz
8 dB @ 110 to 150 GHz
BN 530861 0.8 mm female DC to 167 GHz 21 dB @ DC to 40 GHz
15 dB @ 40 to 90 GHz
10 dB @ 90 to 167 GHz
◆Cable Connectors (thru-male)　（ケーブル用コネクタ 芯線共有タイプ）
型 番 製   品 周 波 数 Return Loss, min./typ.
BN 530825 0.8 mm male, UT-034 DC to 150 GHz 15 dB/17 dB @ DC to 90 GHz
12 dB/15 dB @ 90 to 110 GHz
10 dB/12 dB @ 110 to 150 GHz
BN 530826 0.8 mm male, UT-031-LL DC to 167 GHz 18 dB/22 dB @ DC to 40 GHz
15 dB/18 dB @ 40 to 90 GHz
12 dB/15 dB @ 90 to 110 GHz
10 dB/12 dB @ 150 to 167 GHz
◆Cable Connectors (solder pin) （ケーブル用コネクタ　半田タイプ）
型 番 製   品 周 波 数 Return Loss, min./typ.
BN 530827 0.8 mm male, UT-034 DC to 150 GHz 20 dB/25 dB @ DC to 40 GHz
16 dB/20 dB @ 40 to 90 GHz
BN 530828 0.8 mm male, UT-031-LL 14 dB/18 dB @ 90 to 110 GHz
12 dB/15 dB @ 110 to 150 GHz
BN 530823 0.8 mm male, UT-031-LL DC to 167 GHz 20 dB/25 dB @ DC to 40 GHz
16 dB/20 dB @ 40 to 90 GHz
BN 530824 0.8 mm female, UT-031-LL 14 dB/18 dB @ 90 to 110 GHz
12 dB/15 dB @ 110 to 167 GHz
BN 530830 0.8 mm female, EZ-20-LA 20 dB/25 dB @ DC to 40 GHz
16 dB/20 dB @ 40 to 90 GHz
BN 530863 0.8 mm male, EZ-20-LA 14 dB/18 dB @ 90 to 110 GHz
12 dB/15 dB @ 110 to 150 GHz
9 dB/12 dB @ 150 to 167 GHz
◆Single Channel Coaxial Rotary Joint　（ロータリージョイント）
型 番 製   品 周 波 数 VSWR, max.
BN 8350BNE1 0.8 mm female - 0.8 mm female DC to 150 GHz 1.2 @ DC to 26.5 GHz
1.4 @ 26.5 to 70 GHz
1.5 @ 70 to 120 GHz
1.6 @ 70 to 150 GHz
◆DC-Block, inner conductor separated　（DCブロック）
型 番 製   品 周 波 数 Return Loss, typ.
BN 530885 0.8 mm female - 0.8 mm female DC to 150 GHz 15 dB @ 160 kHz to 80 GHz
BN 530886 0.8 mm female - 0.8 mm female 10 dB @ 80 GHz to 150 GHz
◆Matched Loads（ロード）
型 番 製   品 周 波 数 Return Loss, typ.
BN 531716 Matched load 0.8 mm male 1W DC to 150 GHz 10 dB @ DC to 150 GHz
BN 531718 Matched load 0.8 mm female 1W
◆Connector Gauges（コネクタゲージ）
型 番 製   品
BN 530815 Connector pin depth gauge for 0.8 mm male connectors
BN 530816 Connector pin depth gauge for 0.8 mm female connectors
◆Torque Wrenches（トルクレンチ）
型 番 製   品
BN 238748C0001 Torque wrench 6 mm, 0.45 N.m, break-over type
BN 238749C0001 Torque wrench 6 mm, 0.34 N-m, break-over type
BN 238750 Counter wrench 7 mm
