同軸スイッチ製品紹介
(日本語PDF:1.9MB)

製品案内





TELEDYNE COAX SWITCHES
(テレダイン コアクススイッチ)


トランスファー(DPDT:双極双投)スイッチ
Teledyne Coax - Elite Grade Transfer(DPDT)

ハイグレード用(搭載用、防衛用)
RF・マイクロ波同軸スイッチ

車輌・船舶・航空機搭載、防衛用途向けの高信頼性モデル。交換やメンテナンスが困難なサイトでの使用や、或いは過酷な環境での使用を前提とした上位モデルです。

基本仕様:

  パワーおよび周波数レンジ: 下記チャート参照(コネクタに依存)
  動作温度範囲:   -55℃〜+85℃
  機械環境(衝撃): 500G Non-Operating (MIL-STD-202 Method213 Cond. D)
  機械環境(振動): 10Grms Non-Operating (MIL-STD-202 Method214 Cond. D)

フェイルセーフタイプ・ハイグレード用 / Elite Grade FAILSAFE
シリーズ(データシートPDF) 周波数帯域 コネクタ インピーダンス
  CS-37K フェイルセーフ DC〜36GHz K/2.92mm 50Ω
  CS-37 フェイルセーフ DC〜18GHz SMA(f) 50Ω
  CS-47 フェイルセーフ(ハイパワー) DC〜12GHz SMA,N,TNC 50Ω
. . . .

ラッチングタイプ・ハイグレード用 / Elite Grade LATCHING
シリーズ(データシートPDF) 周波数帯域 コネクタ インピーダンス
  CS-37K ラッチング DC〜36GHz K/2.92mm 50Ω
  CS-37 ラッチング DC〜18GHz SMA(f) 50Ω
  CS-47 ラッチング(ハイパワー) DC〜12GHz SMA,N,TNC 50Ω
. . . .

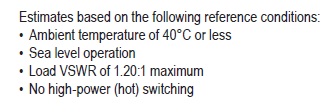

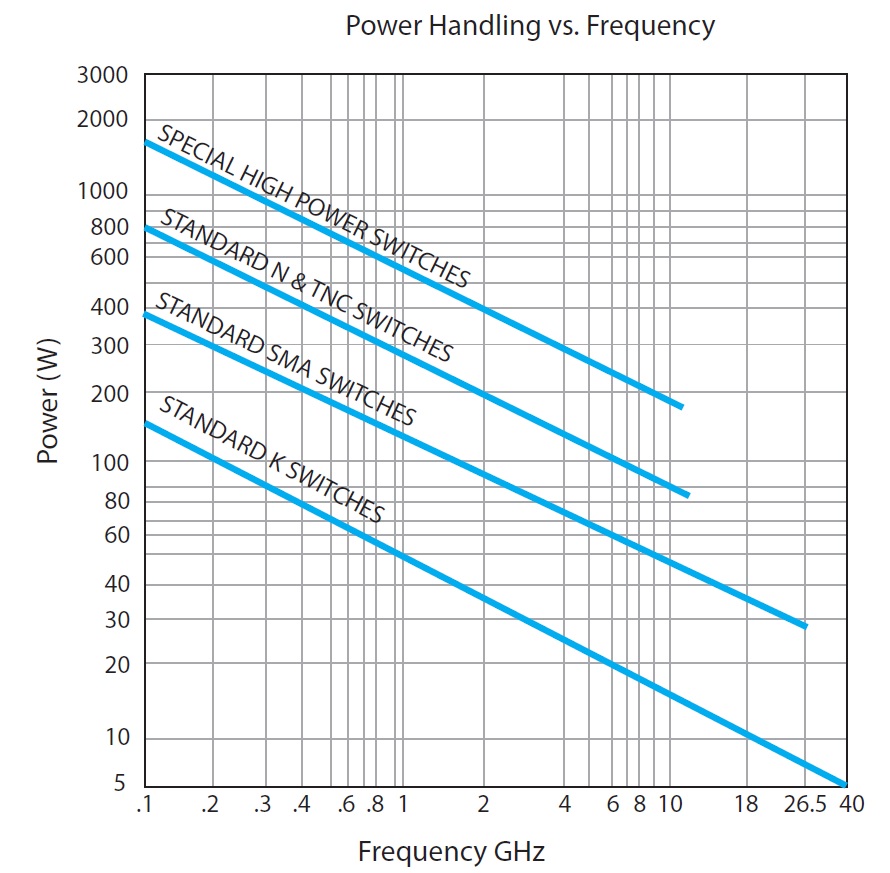

周波数/パワーの関係

ハンドリングパワーはコネクタおよび周波数に依存します。
Frequency-PWR Chart
