RF・ハイパワーマイクロ波
同軸ケーブルカタログ
（PDF:2.7MB）

高周波テスト
ケーブルカタログ
（PDF:2.7MB）

ケーブル
ラインナップ一覧



	TIMES Microwave (タイムズマイクロウェーブ社：アメリカ)

■RFハイパワーフレキシブルケーブルシリーズ～RF High Power Flexible cable ＜特色＞従来、耐熱性のある細いケーブルは、仕様上耐電力をクリアしていても、ケーブルが発熱し、実用途では安全上使用が困難でした。コムクラフトでは、メーカーとの共同開発により、ロボット可動やEMC可動アンテナに対応した超フレキシブル性ハイパワーケーブルを開発いたしました。ケーブルφ20mm以上の最大外径も有するAAシリーズは、低ロス、ハイパワー且つ、非常にフレキシブル性があり、取り扱いが非常に簡単です。

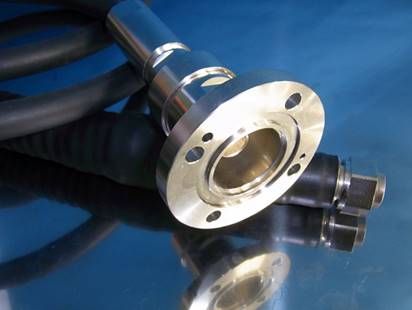

■ハイパワーフレキシブルケーブル　－AAシリーズ－

AAシリーズ

フレキシブルタイプのAAケーブルシリーズは、中心導体をより線にすることでフレキシブル性を向上、絶縁体にテフロンを使用することで耐電力性能を向上しております。
また、全製品カスタム対応しており、ご使用周波数／電力／コネクタ／環境に合わせ、最適な製品をご提案、ワンタッチ接続可能なコネクタもラインナップしておりますので、ご相談ください。
下記各種製品試験も対応可能です。

■製品詳細はこちらをクリック＞＞

＜AAシリーズケーブルラインナップ＞

ケーブル		AA-11406	AA-11223	AA-11222	AA-11459	AA-11475
用途		曲げ伸ばし可	曲げ伸ばし可	曲げ伸ばし可	曲げ伸ばし可	曲げ伸ばし可
柔軟性		◎	◎	◎	〇	〇
Outer Diameter (mm)		10.16	14.224	14.224	21.46	30.48
Velocity (%)		76	76	76	76	76
Band Radius (mm)		50.8	63.5	63.5	107.95	304.8
Temp (℃)		-55 to +105	-55 to +105	-55 to +105	-55 to +105	-55 to +125
Center Condutor type		より線	より線×より線	より線×より線	より線	より線
Center Conductor Diameter (mm)		2.46	4.06	4.06	5.97	7.98
Dielectric Type		Taped PTFE	Taped PTFE	Taped PTFE	Taped PTFE	Taped PTFE
Dielectric Diameter (mm)		7.23	11.55	11.55	17.27	23.36
Outer Shield Type		2重編組	2重編組	1重編組ｲﾝﾀｰﾚｲｱﾌﾗｯﾄﾘﾎﾞﾝ編組	2重編組	2重編組
Jacket Material		PUR	PUR	PUR	PUR	PUR
Power (KW)	13.56MHz	11.12	15.6	19.2	53.24	65.29
	100MHz	4.08	5.7	7	19.39	23.64
	1GHz	1.28	1.74	2.12	5.91	7.08
	2.45GHz	0.80	1.05	1.31	4.3	4.28
	4GＨz	0.58	0.83	1
Loss (dB/100ft)	13.56MHz	0.71	0.46	0.38	0.29	0.24
	100MHz	1.95	1.26	1.05	0.8	0.67
	1GHz	6.25	4.11	3.4	2.63	2.26
	2.45GHz	9.9	6.5	5.5	3.68	3.74
	4Ghz	13.2	8.59	7.17
Connectors	N	〇	〇	〇	－	－
	HN	〇	〇	〇	－	－
	SC	〇	〇	〇	－	－
	C	〇	－	－	－	－
	7・16DIN	〇	〇	〇	〇	－
	LC	－	〇	〇	〇	－
	7/8 EIA	－	〇	〇	－	－
	1-5/8 EIA	－	－	－	〇	〇

●お見積のご用命、お問合せ等は　こちらのフォーム　
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
