TIMES Microwave
(タイムズマイクロウェーブ社:アメリカ)



■Phase Track Low Smoke −位相安定 内部配線ケーブル

 〜18GHzケーブル

ジャケットに難燃性/低煙ポリエチレンを使用し、有毒ガスの発生を抑制しております。
更に位相安定性も兼ね備えているため、難燃性が必要、且つ位相安定性も必要という特殊な環境に適したケーブルです。

<特色>
 ◆難燃性/低煙ポリエチレンジャケットで有毒ガス抑制
 ◆絶縁体にTF-5を使用
 ◆抜群の位相安定性



■カタログ -Catalogue-
Phase Track Low Smoke ケーブルカタログ


■仕様 -Specification-


仕様
Cable PTLS400 PTLS600
絶縁体
Dielectric Technology
Polymer Foam Polymer Foam
外径
Diameter (in)
0.4 0.6
温度範囲
Temperature Rating
-40C to +85C
シールド性能
Shielding
-90 dB Minimum
ロス (Attenuation)
@ 6GHz(dB/100 feet)
13.2 8.7
ロス (Attenuation)
@ 6GHz(dB/100 feet)
17.6 11.3

   ※その他詳細はカタログをご覧ください

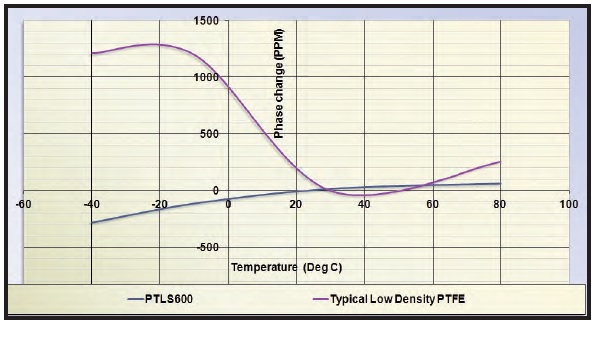

■温度位相特性 -Phase vs Temperature
↑クリックするとグラフが拡大します↑
