RF・ハイパワーマイクロ波
同軸ケーブルカタログ
（PDF:2.7MB）
高周波テスト
ケーブルカタログ
（PDF:2.7MB）
全ケーブル
スペック早見表
|
|
■仕様 -Specification-
|
| Cable |
PT-150 |
PT-210 |
MG-160 |
MG-300 |
| Number |
AA-11238 |
AA-9239 |
AA-11258 |
AA-9857 |
Diameter
(mm) |
0.145 (3.68) |
0.220 (5.59) |
0.156 (3.96) |
0.302 (7.679) |
Weight lb/ft
(kg/m) |
0.024 (0.035) |
0.046 (0.067) |
0.026 (0.038) |
0.093 (0.139) |
Temp Range
F (℃) |
-67〜+342
(-55〜+150) |
-67〜+342
(-55〜+150) |
-67〜+342
(-55〜+150) |
-67〜+342
(-55〜+150) |
Min bend radius
(mm) |
0.75 (19.00) |
1.125 (28.58) |
0.75 (19.00) |
1.75 (44.45) |
Atten@3Ghz db/100ft
(db/100m) |
25.41 (83.40) |
14.99 (49.20) |
20.60 (67.60) |
7.64 (25.10) |
Atten@18Ghz db/100ft
(db/100m) |
70.50 (231.24) |
48.40 (158.75) |
52.01 (260.7) |
- |
Atten@40Ghz db/100ft
(db/100m) |
- |
- |
79.47 (260.7) |
- |
| Connector Available |
SM/SMR SF/SFR |
SM/SMR TM |
KM |
TM |
※その他詳細はカタログをご覧ください
|
■製品シリーズ一覧
|
|
|
■Clarity −高精度・位相安定テスト
■Clarity SemiRigid −低損失・形状維持・ミリ波
■SilverLine −標準テスト・高耐久
■SilverLine Low Loss −ローロスフレックス
■SilverLine Extra Flex −フレックス・細径
■SilverLine VNA −高性能プレシジョン
|
|
|
|
■SFT −高性能 標準マイクロ波
■HeliFoil −超低ロス 標準マイクロ・ミリ波
■MaxGain −高性能 超低ロス ミリ波
■Tflex −機器内配線 セミリジット代替
■5GFlex −Sub6/ミリ波28GHｚ 5G対応
■TCA −民間航空搭載用 難燃・軽量・低ロス
■InstaBend −機器内配線フレキシブルケーブル
■XtendedFlex −低ロスフレキシブルケーブル
|
|
|
|
■TFT −高難燃性UL Low PIMフレキシブル
■SPP-LLPL −高難燃性UL Low PIMｺﾙｹﾞｰﾄ
■SPF −難燃性UL LowPIMコルゲート
■SPO −屋外Low PIMコルゲート
■SilverLine Low-PIM −ｼﾙﾊﾞｰﾗｲﾝLow-PIM版
|
|
|
|
|
■LMR, LMR-FR, -DB, -LSZH, -LW, -UF, -75
■TCOM
|
|
|
|
■ﾊｲﾊﾟﾜｰﾌﾚｷｼﾌﾞﾙｹｰﾌﾞﾙ −AAシリーズ
■RFワンタッチコネクタ −HPQD・MPQDシリーズ
|
|
|
|
■T-RAD −同軸漏洩ケーブル
|
|
|
|
■SiO2 −高温1000℃対応 位相安定セミリジッド
■Phase Track −位相安定 低ロス
■Phase Track SR −位相安定セミリジッド
■Phase Track Pflex −位相安定 内部配線
■Phase Track LS −位相安定 Low Smoke
■TVAC −位相安定 熱真空用テストケーブル
|
|
|
|
■Mil Spec −RG/U, M17/RG
|
|
●お見積のご用命、お問合せ等は こちらのフォーム
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
|
|
|
|

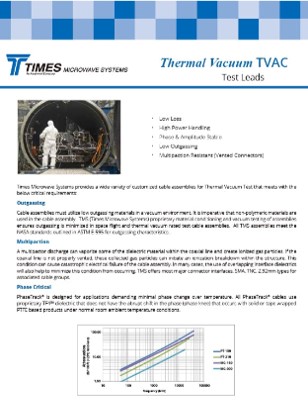

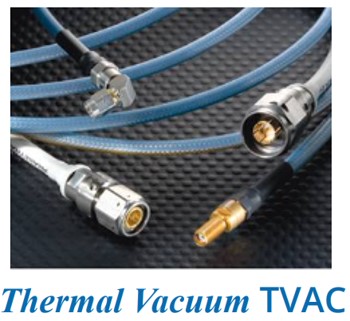

■TVAC −熱真空テスト用フレキシブルケーブル
