  SPINNER(スピナー社:ドイツ)
 製品紹介

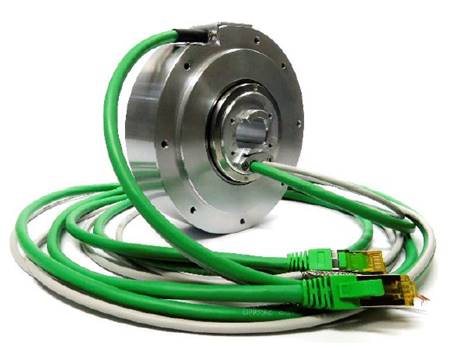

  ■非接触 データ通信 ロータリージョイント
  Ethernet/イーサネット  中空径20mm


 〜Contactless DATA/DC rotating module
    <特色>
  • 中空径:φ20mm
  • 外径:φ128mm
  • 機械的回転寿命:2億回転以上
  • MTBF :300,000 h
  • 回転速度:1000rpm (標準) *特注対応〜5000rpm
  • 使用温度範囲:-30℃ to +71℃
  • インターフェースコネクタ:RJ45, M8, Flying Lead
  • EMC/ノイズ適用規格:EMC Directive 2014/30/EU, DIN EN 55032 (Class B), DIN EN 55024
  • 対応FAネットワーク:
    POWERLINK / EtherCAT / PROFINET CC-A, CC-B, CC-C (IRT-Isochronous real time)
    Bluecom / Sercos III / VARAN / EtherNet/IP / DRIVE-CLiQ / IEEE 1588 v2 (PTP) /CC-Link IE


■対応データ通信規格

 タイプ  対応通信規格
 1  1000BASE-T Ethernet
 3  CAN-Channel (Repeater 500 kbps)
 4  1 Channel ethernet for real-time applications 100BASE-TX, full duplex
 5  1 Channel ethernet for real-time applications 100BASE-TX, half duplex
 7  2 Channel ethernet (multiplexed) for real-time applications 100BASE-TX, full duplex
 8  2 Channel ethernet (multiplexed) for real-time applications 100BASE-TX, half duplex
 9  PROFIBUS DP according to IEC 61158, 500 kbps
 10  PROFIBUS DP according to IEC 61158, 12 Mbps
 11  Protocol combination of type 4 and type 10 (multiplexed)

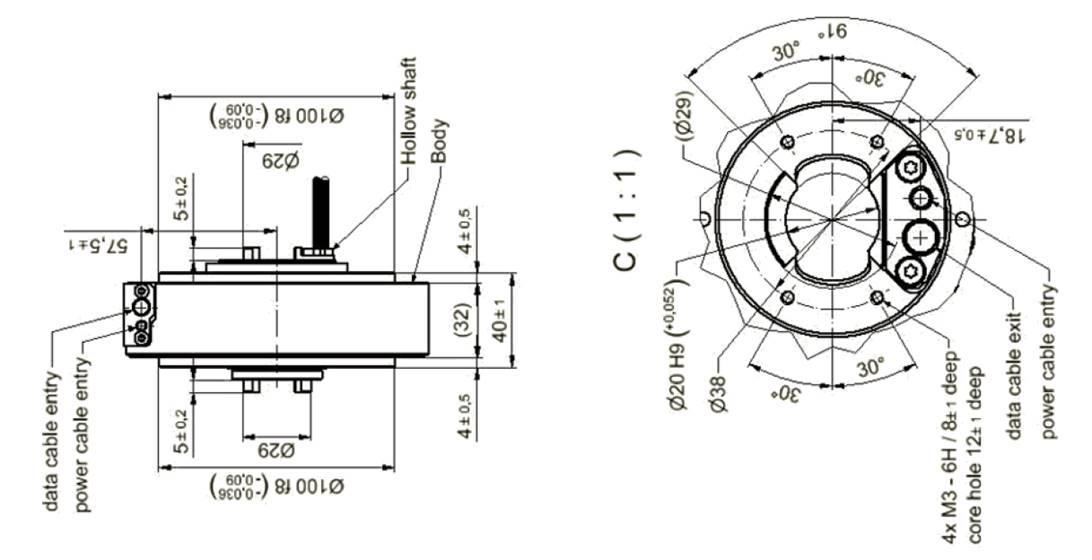

■<形状/寸法> BN 637421


■製品ラインナップ

画像もしくは型番をクリックするとデータシートが開きます。
製品外観 品番  特徴
BN 637421 Ethernet 1000BASE-T/Real Time 100BASE-TX 対応品。
中空径 20mm 標準タイプ *製品動作のための24V供給が必要です。
BN 637424 Ethernet 1000BASE-T/Real Time 100BASE-TX 対応品。
中空径 20mm 標準タイプ にパワースリップリング(4Ax 4ch)が内蔵されたモデルです。



■各種製品資料/ダウンロード
■製品データシート検索
一部製品データーシートの
閲覧が可能です。
メーカー製品検索サイトへ
リンク。
■非接触DC/データ
ロータリージョイント
製品カタログ
(日本語)
■非接触DC/データ
ロータリージョイント
製品カタログ

(英語)
■DC/データ(Ethernet)
複合一体型カタログ

(英語)
■<技術資料>
ロータリージョイント
設置方法・注意点

(英語)
■<技術資料>
ロータリージョイント技術情報

(英語)
■IO-LINK カタログ
(英語)


■デモ品貸出
一部製品に関してはデータ通信/形状の確認用にデモ品の貸し出しを行っております。
デモ品の貸し出し、お見積のご用命、お問合せ等は こちらのフォーム
または電子メール info@comcraft.co.jp までお気軽にご連絡下さい。
