製品案内

  SPINNER(スピナー社:ドイツ)
 製品紹介


  ■Ethernet データ通信/DC伝送用
         ロータリージョイント


  〜Contactless DATA/DC Rotating Module
<特色>
 非接触技術でEthernet(イーサネット)信号、DC電力を伝送する回転モジュールです。360°回転しながら高速Ethernet信号やDC電力を、静止体から回転体へ大容量且つリアルタイムに伝送することが可能です。
※別名称:非接触スリップリング、非接触ロータリージョイント、非接触ロータリーコネクタ 等

 従来、回転部のデータ・DC伝送には物理的な接触部を有するスリップリング(金属部のブラシ接点等がある回転製品)を使用するのが一般的でした。しかしながら、Ethernet等の高速通信では、ノイズ・瞬断等の問題が多く発生し、安定したデータ伝送が困難であるという問題が起こります。また、高速回転にも対応しておらず、接触式であるが故に、回転寿命が短く頻繁に定期メンテナンスが必要になってきます。

 例えば、回転テーブル上で複数モーターの同期制御が必要な場合、産業用Ethernet (FAネットワーク)を介したコントロールが必要になります。機械的な摺動面が存在するスリップリングでは、伝送遅延、データロス、瞬断、低寿命、ノイズ発生、高速回転不可等の様々な問題/制約が発生し、信頼性のある使用が困難となります。

 SPINNER社製品は、独自技術を用いた非接触方式で信号・DC伝送を行うことで、画期的な回転部の問題解決をご提供致します。

<製品ラインナップ>

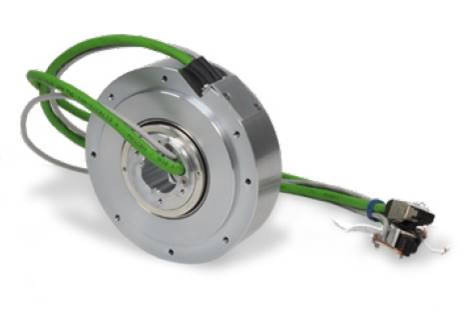

■非接触 データ通信
Ethernet 中空径20mm

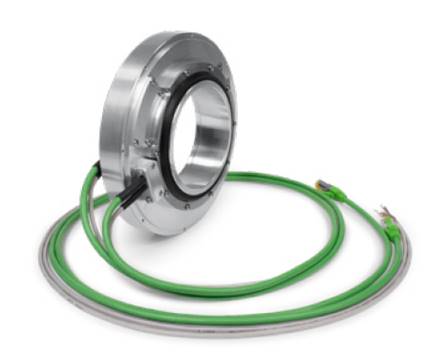

■非接触 データ通信
Ethernet 中空径100mm

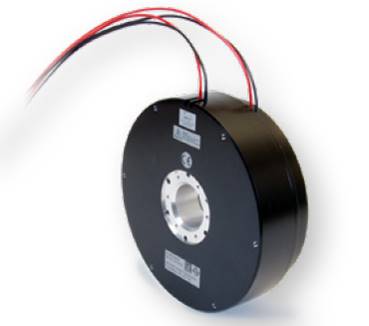

■非接触 DC伝送
(DC 24V 100W/300W)

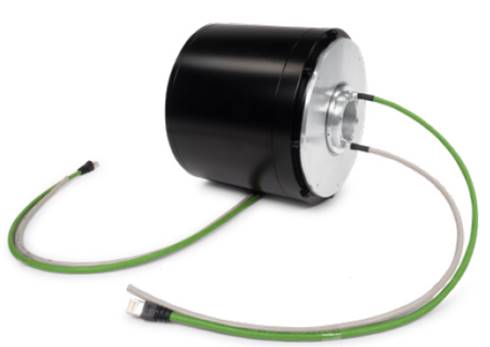

■非接触 DC/データ複合製品
(DC 300W/750W+Ethernet/光ファイバ)








■非接触回転モジュールの特徴

●高信頼性・長寿命の非接触技術!
 データ伝送製品は、マルチレイヤーのサーキットボードを使用。
 Capacitive Coupling(容量性カップリング)の技術を介し、非接触のデータ伝送を実現。
 DCパワー伝送製品は、Inductive Technology(電磁誘導技術)、
 DC/DCコンバーターの技術を介し、高効率な伝送を実現。
 非接触設計により高信頼性、メンテナンスフリーを可能にします。
 *非接触技術採用製品の回転寿命:2億回転以上

●リアルタイム伝送!
 遅延のないリアルタイムなデータ伝送が可能です。100Mbit/s製品

●高速通信対応、瞬断/伝送エラーなし!
 データ伝送エラー無しで、高速1Gbit/sに対応
 Net Data Rate 1Gbit/s, BER:1 x 10^-12以下

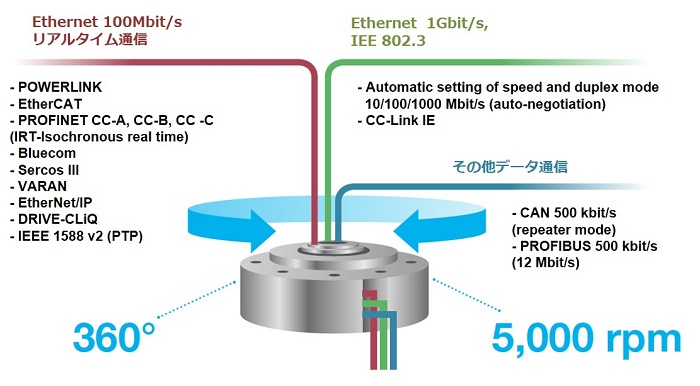

●様々なFAネットワーク(産業ネットワーク)をサポート!
 - Ethernetベース リアルタイム通信 (100Mbit/s) に対応
 - POWERLINK, EtherCAT, PROFINET CC-A, CC-B, CC-C (IRT-Isochronous real time)
 - Bluecom, Sercos III, VARAN, EtherNet/IP, DRIVE-CLiQ, IEEE 1588 v2(PTP)等

 - Ethernetベース 1Gbit/s, IEE 802.3
 - CC-Link IE

 * OSI-レイヤ1(物理層)技術のため、基本あらゆるEthernet系リアルタイム通信をサポート。
 * 1GBit/sバージョンはIEEE 803.2に対応したEthernetプロトコルをサポート
 Ethernetベースプロトコルのスピードを自動認識

 - Ethenet以外の対応可能通信方式
 CAN (repeater mode up to 500kbits/s), Profibus, RS485, RS422 等

●パッケージ品/単一モジュールでの提供
 −回転部/固定部が組み込まれた単一モジュール製品のため、容易に設置が可能です。
  分割モジュールの場合に発生する設置時の誤差等で伝送効率が変わることもありません。

 −モジュールパッケージ設計により電磁波耐性(WiFi不使用)も問題なく、
  追加のソフトウェア・ゲートウェイ・IP・データ変換の必要もありません。 *EMC認証試験をクリア

●高速回転を実現
 非接触方式のため、0-5000rpmで高品質且つ安定した伝送を維持。回転速度/温度変化に依存しません。

●中空型タイプ
 ほとんどの製品が中空径を有しており、設置の自由度を高めます。
 *中空内径φ20mm, 50mm, 100mm 標準対応。特注対応可能。

●非接触DC伝送
 100W@24V, 300W@24VDC, 300W@48V, 750W@48V 対応

<使用例>

 回転カメラ、ロボットアーム、食品梱包装置(ボトリングマシーン/ボトルキャッパー等)、梱包/包装装置、フィルムローリング装置、半導体製造装置、溶接ポジショナー等の回転部があるシステム内で、回転体側で入手した情報(センサー信号/映像情報)を静止体側へ伝送したり、FAネットワークを介して回転体側で複数モーター制御をする場合で使用可能です。

ターンテーブル上でのモーター制御用途。 FAネットワークでの制御を必要とする
あらゆる産業用機器、回転部を有するで箇所で使用可能。



■各種製品資料/ダウンロード
■製品データシート検索
一部製品データーシートの
閲覧が可能です。
メーカー製品検索サイトへ
リンク。
■非接触DC/データ
ロータリージョイント
製品カタログ
(日本語)
■非接触DC/データ
ロータリージョイント
製品カタログ

(英語)
■DC/データ(Ethernet)
複合一体型カタログ

(英語)
■<技術資料>
ロータリージョイント
設置方法・注意点

(英語)
■<技術資料>
ロータリージョイント技術情報

(英語)


■デモ品貸出
一部製品に関してはデータ通信/形状の確認用にデモ品の貸し出しを行っております。
デモ品の貸し出し、お見積のご用命、お問合せ等は こちらのフォーム
または電子メール info@comcraft.co.jp までお気軽にご連絡下さい。
