  SPINNER(スピナー社：ドイツ)
 製品紹介

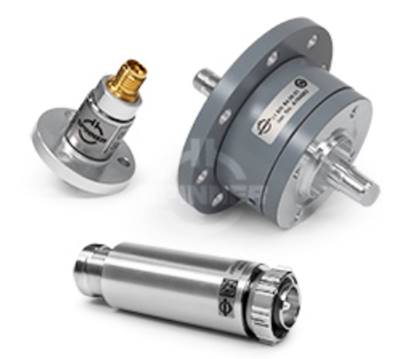

  ■同軸 ロータリージョイント

  〜Coaxial Rotary Joint
    ＜特色＞
  • 最大周波数〜92GHz ミリ波対応
  • シングルチャンネル/1ch〜多チャンネル対応
    〜6ch品までを標準ラインナップ。
    追加チャンネル/仕様も対応可能。
  • 多彩なコネクタラインナップ
    1.35mm, 1.85mm, 2.4mm, 2.92mm, SMA, 3.5mm, N, 7/16DIN, 7/8EIA, 1-5/8EIA, 3-1/8EIA等
    HD-BNC 75Ω（3G-SDIにて実績あり）
  • フランジ付、ケーブル付き、Ｌ型、Ｕ型形状等の多彩な形状
  • 特注対応可能
  • 標準品は短納期対応

■製品ラインナップ（一部）
 
代表的な標準製品ラインナップ一覧です。新製品も続々ラインナップに追加されております。
＊下段■各種製品資料/ダウンロード＜■製品データシート検索＞よりその他個別データシートの検索が可能です。

型番 CH数 周波数 形状 製品詳細
（形状/コネクタ等）		 データシート 製品図面 製品詳細
945441 1 DC-250 MHz I 3 1/8"-EIA
840601 1 DC-2.8 GHz I 1 5/8" EIA
821003 1 DC-4 GHz I 7/8" EIA
945436 1 DC-5 GHz I 7-16 (f)
945420 1 2.8-3.4 GHz I 7-16 (f)
＊フランジなし
945420C0001 1 2.8-3.4 GHz I 7-16 (f)
835089 1 0.69 to 0.96 GHz
1.71 to 2.69 GHz		 I 7-16 (m)-(f)
＊フランジなし PIM対応
835103 1 0.69 to 0.96 GHz
1.71 to 2.69 GHz		 I 4.3-10 (m)- (f)
＊フランジなし PIM対応
835044 1 1.525-1.661 GHz I TNC (m) -SMA (m)
＊ケーブル付き
835056 1 DC-3 GHz U MMCX (m) MMCX (f)
＊ケーブル付き
945421 1 DC-5 GHz I N (f)
835088 1 DC-8 GHz I N (f)-(m)
835086 1 DC-8 GHz I SMA(f)
＊フランジなし		 - -
835030 1 DC-15 GHz I N (f)
＊フランジなし
835087 1 DC-18 GHz I N (f)
835090 1 DC-18 GHz I N (f)
＊フランジなし
835058 1 DC-3 GHz U SMA (m)
＊ケーブル付き
835059 1 DC-3 GHz I SMA (m)
＊ケーブル付き　低ロスタイプ
835060 1 DC-3 GHz L SMA (m)
＊ケーブル付き
835062 1 DC-3 GHz I SMA (m)
＊ケーブル付き
835038 1 DC-4 GHz L SMA (m)
＊ケーブル付き
835098 1 DC-18 GHz I SMA (f)
＊フランジなし
835047 1 DC-18 GHz I SMA (f)
835047C0011 1 DC-18 GHz I SMA (f)
＊搭載用モデル		 -
835031 1 16-21 GHz I 3.5 mm (f)
＊2億回転寿命
835039 1 16.5-17.5 GHz I 3.5 mm (f)
＊2億回転寿命
835068 1 DC-26.5 GHz I 3.5 mm (f)
835091 1 DC-26.5 GHz I 3.5 mm (f)
＊フランジなし
835045 1 DC-40 GHz I 2.92 mm (f)
835077 1 DC-50 GHz I 2.4 mm (f)
835080 1 DC-67 GHz I 1.85 mm (f)
＊フランジなし
835082 1 DC-92 GHz I 1.35 mm (f)
＊フランジなし		 -

 ※形状"I"＝I型, ストレート、形状"L" = L型、形状"U" = U型、
  SR = Slip Ring、ENC: エンコーダー、SF: Special Flange

型番 CH数 周波数 形状 製品詳細
（形状/コネクタ等）		 データシート 製品図面 製品詳細
835050 1 DC-3 GHz U F (m) (75 Ω)
＊ケーブル付き
835054 1 DC-3 GHz I F (m) (75 Ω)
＊ケーブル付き
835055 1 DC-3 GHz L F (m) (75 Ω)
＊ケーブル付き
835097 1 DC-3 GHz L F (m) (75 Ω)
＊ケーブル付き（片側）

 ※形状"I"＝I型, ストレート、形状"L" = L型、形状"U" = U型、
  SR = Slip Ring、ENC: エンコーダー、SF: Special Flange

型番 CH数 周波数 形状 製品詳細
（形状/コネクタ等）		 データシート 製品図面 製品詳細
153150 2 0.9-1.2 GHz x 2ch I N (f)x 2ch
153266C2000 2 DC-2.5 GHz x 2ch I SMA x 2ch -
153266C3001 2 DC-2.5 GHz x 2ch + DC x1 I SMA (f)-(f) x 2ch +DC -
153266C3004 2 DC-2.5 GHz x 2ch + DC x1 I SMA (f)-(m) x 2ch +DC -
153266C4002 2 DC-2.5 GHz x 2ch + DC x2 I SMA (f)-(f) x2ch + DC x 2ch -
153164 2 DC-4.5 GHz x 2ch L SMA (f) x 2ch
153165 2 DC-4.5 GHz x 2ch L SMA (f) x 2ch
＊小位相幅		 -
153166 2 DC-4.5 GHz x 2ch U SMA (f) x 2ch
153167 2 DC-4.5 GHz x 2ch I SMA (f) x 2ch
153259 2 DC-5 GHz x 2ch I SMA (f) x 2ch -
153168 2 DC-8 GHz x 2ch I SMA (f) x 2ch
153146 2 DC-14.5 GHz, 13 GHz L SMA (f) x 2ch
153106 2 DC-16 GHz, 13 GHz L SMA (f)x 2ch, Short, IP65
153107 2 DC-16 GHz, 13 GHz L SMA (f)x2ch,Short, IP54
153189 2 DC-18 GHz, 4 GHz I SMA (f) x 2ch
＊Max60RPM
153199 2 DC-18 GHz, 4 GHz I SMA (f) x 2ch
＊Max300RPM
153133 2 DC-18 GHz, 13 GHz I SMA (f) x 2ch
153139 2 DC-18 GHz, 13 GHz I SMA (f) x 2ch
＊CH2詳細規定あり
153118 2 DC-18 GHz, 18 GHz I SMA (f) x 2ch
153171 2 DC-8 GHz x 2ch I 3.5 mm (f) x 2ch
835101 2 8-8.5 GHz + DC 20W I 3.5 mm (f)x1ch +DC20W(非接触）
＊1億回転		 -
153130 2 29.1-31 GHz,19.4-21.2 GHz L 2.92 mm (f) x 2ch
153158 2 DC-50 GHz, 18 GHz I 2.4 mm (f), SMA (f)

 ※形状"I"＝I型, ストレート、形状"L" = L型、形状"U" = U型、
  SR = Slip Ring、ENC: エンコーダー、SF: Special Flange

型番 CH数 周波数 形状 製品詳細
（形状/コネクタ等）		 データシート 製品図面 製品詳細
532348 3 1.0-1.1 GHz x 3ch I N (f)x 3ch
532517 3 1.0-1.1 GHz x 3ch L N (f)x 3ch +エンコーダー
153266C3000 3 DC-2.5 GHz x 3ch I SMA (f)-(f) x3ch -
153266C3005 3 DC-2.5 GHz x 3ch I SMA (f)-(m) x3ch -
153266C4000 4 DC-2.5 GHz x 4ch I SMA (f)-(f) x4ch -
153266C4001 4 DC-2.5 GHz x 4ch I SMA (f)-(m) x4ch -
153266C5000 5 DC-2.5 GHz x 5ch I SMA (f)-(f) x5ch
153266C6000 6 DC-2.5 GHz x 6ch I SMA (f)-(f) x6ch -
532332 3 DC-3 GHz x 3ch L/I TNC (f)x 1ch, TNC (f)x2ch
532333 3 DC-3 GHz I/L SMA (f)x 2ch, SMA (f)x1ch
532333C0001 3 DC-8GHz,4GHz,2GHz I/L SMA (f)x 2ch, SMA (f)x1ch -
532356 3 8.6-10.6 GHz x 3ch L 3.5 mm (f)x 3ch -
522214 4 DC-4.0 GHz x 4ch I SMA (f)x 4ch - -

 ※形状"I"＝I型, ストレート、形状"L" = L型、形状"U" = U型、
  SR = Slip Ring、ENC: エンコーダー、SF: Special Flange

型番 CH数 周波数 形状 製品詳細
（導波管種等）		 データシート 製品図面 製品詳細
634730 1 4.4-5 GHz I PDR48(R 48)- N (f) -
635041 2 29.4-31.0 GHz, 1.4-2.7 GHz I BJ320 SF x 1ch, SMA (f) x 1ch
635058 2 14-14.5 GHz, DC-4 GHz I,U R120 SF x 1ch, SMA (f) x 1ch
635056 2 9-10 GHz x 2ch U,L R100 SF x 1ch, 3.5mm (f) x 1ch
635072 3 DC-2GHz, 13.75-14.5 GHz,
29.0-31.0 GHz		 I,L SMA (f) x1ch,
R120 SF x 1ch, BJ320 SF x 1ch		 -
532419 4 2.7-3.1 GHz x 4ch L,U WR-284(R32)x1ch, N (f) x 3ch
532502 5 2.85-3.15GHz x 3ch,
0.9-1.2 GHz x 2ch		 I,L WR-284(R32)x1ch, N (f) x 4ch + SR
635322 6 2.7-2.9GHz x3ch,
25-35 MHz x3ch		 L,U CPR 284 G x 1ch, N (f) x 5ch
532501 6 2.7-2.9GHz x3ch,
1.01-1.11GHz x3ch		 L,I WR-284(R32)x1ch, N (f) x 5ch + SR
532518 6 2.7-2.9GHz x3ch,
1.01-1.11GHz x3ch		 L,U WR-284(R32)x1ch,
N (f) x 5ch + SR +ENC

 ※形状"I"＝I型, ストレート、形状"L" = L型、形状"U" = U型、
  SR = Slip Ring、ENC: エンコーダー、SF: Special Flange




■製品外観（一部）
 
数ある標準品の一部製品外観です。画像か型番をクリックすると、データシートPDFの閲覧が可能です。

1ch SMA 〜18GHz
P/N: 835047		 1ch N 〜18GHz
P/N: 835087		 1ch 1.35mm 〜92GHz
P/N: 835082		 1ch 1-5/8EIA 〜2.8GHz
P/N: 840601
 
2ch SMA 〜18GHz

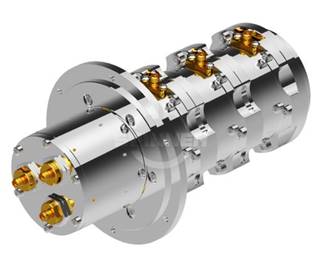

P/N: 153118		 3ch SMA 〜18GHz

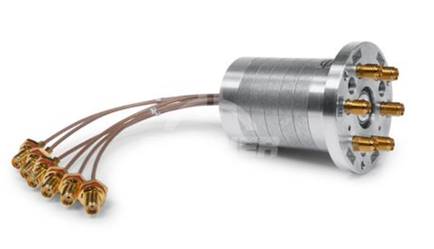

P/N: 532356		 1-6ch SMA 〜2.5GHz
P/N: 153266



■各種製品資料／ダウンロード
 
       
■製品データシート検索
一部製品データーシートの
閲覧が可能です。
メーカー製品検索サイトへ
リンク。		 ■SP総合製品ラインナップ
カタログ（日本語）		 ■RF通信用 同軸・導波管
ロータリージョイント
製品カタログ
（英語）		 ■ATCレーダーサイト用
ハイブリッド
ロータリージョイント
製品カタログ
（英語）
       
■＜技術資料＞
導波管フランジ詳細
（英語）		 ■＜技術資料＞
ロータリージョイント
設置方法・注意点
（英語）		 ■＜技術資料＞
ロータリージョイント技術情報
（英語）		  

■デモ品貸出
一部製品に関してはデータ通信/形状の確認用にデモ品の貸し出しを行っております。
デモ品の貸し出し、お見積のご用命、お問合せ等は　こちらのフォーム　、
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽にご連絡下さい。
