製品案内

 IMPULSE
 可変アッテネータ(ソリッド型)


◆狭帯域可変アッテネータ

  • 周波数レンジ: 250MHz 〜 18GHz
  • リニア電圧/デジタル制御タイプ
  • 電流/電圧直接制御タタイプ(ドライバ不要)
  • 高い線形性とフラットな特性を実現
  • 温度補償タイプ
  • 様々なオプションを利用可
○RF回路図

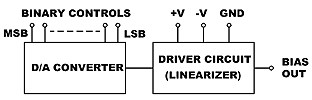

○電圧制御ドライバ ○デジタル制御ドライバ

◆標準製品ラインナップ(最大ダイナミックレンジ:60dB)
  "-HV シリーズ"  (電圧制御線形アッテネータ (VCA))
  "-HD シリーズ"  (デジタル制御線形アッテネータ (DCA))
  "-HC シリーズ"  (電流制御アッテネータ (CCA))
型 番 周波数レンジ
(GHz)
挿入損失
(dB)Max
VSWR
(Max)
出力(dbm)
常用(O)/
サバイバル(S)
整定時間
(±1dB以内)
アッテネーション平坦度(±dB) 外形
寸法
10dB 20dB 40dB 50dB 60dB
AT-A000-HV 0.25 - 0.5 1.9 1.5:1 +10dbm(O)
+30dbm(S)
1μs
(10μs<PW<0.1s)
0.3 0.8 1.5 1.5 1.6 -HV
AT-A000-HD -HD
AT-A000-HC -HC
AT-AB00-HV 0.375 - 0.750 1.9 1.5:1 +10dbm(O)
+30dbm(S)
1μs
(10μs<PW<0.1s)
0.4 0.9 1.6 1.9 2.2 -HV
AT-AB00-HD -HD
AT-AB00-HC -HC
AT-B000-HV 0.5 - 1 1.7 1.4:1 +12dbm(O)
+30dbm(S)
750ns
(10μs<PW<0.1s)
0.3 0.8 1.4 1.5 1.6 -HV
AT-B000-HD -HD
AT-B000-HC -HC
AT-C000-HV 1 - 2 1.7 1.45:1 +14dbm(O)
+30dbm(S)
500ns
(5μs<PW<0.1s)
0.3 0.8 1.4 1.5 1.7 -HV
AT-C000-HD -HD
AT-C000-HC -HC
AT-CD00-HV 1.5 - 3 1.7 1.45:1 +17dbm(O)
+30dbm(S)
500ns
(5μs<PW<0.1s)
0.3 0.8 1.4 1.5 1.8 -HV
AT-CD00-HD -HD
AT-CD00-HC -HC
AT-D000-HV 2 - 4 1.7 1.45:1 +20dbm(O)
+30dbm(S)
 500ns
(5μs<PW<0.1s)
0.3 0.8 1.4 1.5 1.7 -HV
AT-D000-HD -HD
AT-D000-HC -HC
AT-H000-HV 3 - 6 1.8 1.6:1 +20dbm(O)
+30dbm(S)
500ns
(5μs<PW<0.1s)
0.3 0.8 1.3 1.5 1.8 -HV
AT-H000-HD -HD
AT-H000-HC -HC
AT-E000-HV 4 - 8 2.2 1.6:1 +20dbm(O)
+30dbm(S)
500ns
(5μs<PW<0.1s)
0.3 0.8 1.4 1.6 1.8 -HV
AT-E000-HD -HD
AT-E000-HC -HC
AT-Y000-HV 5 - 10 2.4 1.6:1 +20dbm(O)
+30dbm(S)
500ns
(5μs<PW<0.1s)
0.4 0.9 1.4 1.6 1.95 -HV
AT-Y000-HD -HD
AT-Y000-HC -HC
AT-Q000-HV 6 - 12 2.5 1.6:1 +20dbm(O)
+30dbm(S)
 500ns
(5μs<PW<0.1s)
0.4 0.9 1.5 1.5 1.7 -HV
AT-Q000-HD -HD
AT-Q000-HC -HC
AT-N000-HV 8 - 18 3.3 1.9:1 +20dbm(O)
+30dbm(S)
 500ns
(5μs<PW<0.1s)
0.5 1.0 1.7 1.9 2.5 -HV
AT-N000-HD -HD
AT-N000-HC -HC

全モデル共通:
◆ インピーダンス: 50W
◆ 標準減衰レンジ: ノミナル 60 dB
◆ 制御特性:
-電圧制御ユニット (-HV)  0V 〜 +6V, 勾配 = 10dB/V,  インピーダンス=5〜10kΩ
(0V = 0dB ±ッテネーション (レファレンス))
-デジタル制御ユニット (-HD)
8 Bitポジティブ バイナリTTL
( LSB=0.25dB, MSB=32dB), インピーダンス=5〜10kΩ
-電流制御ユニット (-HC) 0 - 10 mA 正電流 (標準)
◆ 制御ビット精度: 0 - 0.8 dB   ± 50% Max
>0.8 - 10 dB ± 0.40 dB Max
>10 - 30 dB ± 0.50 dB Max
>30 - 50 dB ± 0.90 dB Max
>50 - 60 dB ± 1.20 dB Max
◆ 電源: +12 to +15 VDC  @ 60mA Max

(Supplies are internally regulated)

-12 to -15 VDC  @ 60mA Max
◆ コネクタ:
- RF入出力 SMA (female),リムーバブル
- 電源及び制御ライン (-HV) ソルダーピン
- 電源及び制御ライン (-HD) D-Sub 15Pin Male
◆ 温度補償: ±0.025 dB/℃

環境条件:
◆ 許容温度範囲:
- 動作時 -40℃ to +85℃
- 保管時 -50℃ to +100℃
◆ 湿度条件: Mil-STD-202F, Method 103B Condition B
◆ 衝撃: Mil-STD-202F, Method 213B Condition B
◆ 振動: Mil-STD-202F, Method 204D Condition B
◆ 使用可能高度: Mil-STD-202F, Method 105C Condition B
◆ 温度サイクル: Mil-STD-202F, Method 107D Condition B

利用可能オプション:
1) オプションによってはスタンダード品と比較して一部性能が劣る場合があります。
2) オプションによって、スタンダード品と比較してコスト増/コスト減になる場合があります。
3) 一部のオプションはモデルによって適用不可の場合があります。お問合せください。
◆ RFコネクタ ◆ 制御電圧フォーマット (-HV シリーズ)
   B1  [ J1 SMA(M) ]   F1  [ 勾配= 5dB/V ]
  B2   [ All SMA (M) ]   F2  [ 負電圧 ]
◆ 制御端子コネクタ (-HV シリーズ) F3  [ 反転信号 (0V = 最大アッテネーション)]
C1  [ SMC (Jack), 50 W インピーダンス ] ◆アッテネーション幅 (60dBレンジ以下の場合要選択)
C2  [ SMB (Jack), 50 W インピーダンス ] G1  [アッテネーション幅 30dB Max]
C3   [ SMA(F) ] G2  [ アッテネーション幅 40dB Max]
◆制御ラインインピーダンス G3  [ アッテネーション幅 50dB Max]
  D1  [ 50 W, 内部ターミネーション ]

◆その他オプション(お問合せください)

◆ 制御ビット数 (-HDシリーズ ) - その他の制御ビット構成 (-HVシリーズ)
E1  [ 9Bit ポジティブ バイナリTTL  ] - 高/低分解能 (-HD シリーズ )
E2  [ 10Bit ポジティブ バイナリTTL ] - ハイパワー
E3  [ 11Bit ポジティブ バイナリTTL ] - Etc.
E4  [ 12Bit ポジティブ バイナリTTL ]
