固定アッテネータ・終端器
製品カタログ
(PDF:2.02MB・サイズ注意)
|
|
|
|
|
JFW Industries, Inc.

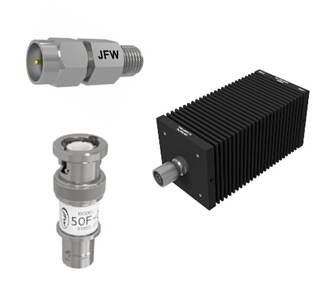

固定アッテネータ - Fixed Attenuators -
|
|
■特 長
- DC 〜 50GHz帯をカバー
- 連続最大RFパワー:1.5kW
- ピーク最大RFパワー:15kW
- コネクタ:BNC、TNC、N、SMA、7/16、2.92mm、2.4mm、4.3-10、4.1-9.5
- インピーダンス:50Ω、75Ω
■製品リスト
50Ω タイプ
型番 |
周波数 |
入力電力 |
アッテネーション量 |
コネクタ |
仕様書 |
図面 |
50F-XXX |
DC - 2200 MHz |
1 W |
1-30 dB |
BNC, N, SMA, TNC |
|
|
50FFD-XXX |
600 MHz - 1950 MHz |
+21 dBm DC Passing |
1-30 dB |
BNC, N, SMA, TNC |
|
|
50FFP-XXX |
400 MHz - 2500 MHz |
+21 dBm DC Passing |
1-10 dB |
BNC, N, SMA, TNC |
|
|
50FFW-XXX |
950 MHz - 2150 MHz |
+21 dBm DC Passing |
1-25 dB |
BNC, N, SMA, TNC |
|
|
50FHAT-XXX |
DC - 50000 MHz |
0.5 W |
3, 6, 10, 20, 30 dB |
2.4 mm |
|
|
50FP-XXX-H2 |
DC - 2000 MHz |
2 W |
1-65 dB |
BNC, N, RP-TNC, SMA, TNC, 7/16, 4.3/10.0 |
|
|
50FP-XXX-H3 |
DC - 3000 MHz |
2 W |
1-30 dB |
BNC, N, SMA, TNC, 7/16, 4.3/10.0 |
|
|
50FP-XXX-H4 |
DC - 4000 MHz |
2 W |
1-30 dB |
BNC, N, SMA, TNC |
|
|
50FP-XXX-H6 |
DC - 6000 MHz |
2 W |
1-20 dB |
N, SMA, 4.3/10.0 |
|
|
50FR-XXX |
DC - 3000 MHz |
1 W |
3, 6, 10, 15, 20, 25 dB |
SMA |
|
|
50HB-XXX SMA |
DC - 6000 MHz |
2 W |
1, 2, 3, 6, 10, 20, 30 dB |
SMA |
|
|
50HF-XXX SMA |
DC - 18000 MHz |
2 W |
1-20, 30 dB |
SMA |
|
|
50HF-XXX N |
DC - 18000 MHz |
2 W |
1-10dB, 12,15,20, 30,40,50,60 dB |
N |
|
|
50HF-XXX SMA-E |
DC - 26500 MHz |
2 W |
1-10, 15, 20, 30 dB |
2.9 mm |
|
|
50HFAH-XXX |
DC - 40000 MHz |
0.5 W |
1, 2, 3, 6, 10, 20, 30 dB |
2.9 mm |
|
|
50HFAR-XXX |
DC - 40000 MHz |
2 W |
3, 6, 10, 20, 30 dB |
2.9 mm |
|
|
75Ω タイプ
型番 |
周波数 |
入力電力 |
アッテネーション量 |
コネクタ |
仕様書 |
図面 |
75F-XXX BNC |
DC - 500 MHz |
1 W |
1-30 dB |
BNC |
|
|
75F-XXX N |
DC - 1000 MHz |
1 W |
1-20 dB |
N |
|
|
75F-XXX TNC |
DC - 1000 MHz |
1 W |
1-20 dB |
TNC |
|
|
75F-XXX-S F |
DC - 1000 MHz |
1 W |
1-40 dB |
F Screw-On |
|
|
75FFB-XXX |
DC - 2150 MHz |
1 W DC Passing |
3-20 dB |
BNC, F |
|
|
75FFD-XXX |
DC - 2000 MHz |
1 W DC Passing |
3-20 dB |
BNC, F |
|
|
75FHC-XXX-10 |
DC - 3000 MHz |
10 W |
3-30 dB |
BNC, N |
|
|
75FP-XXX-2G |
DC - 2000 MHz |
1 W |
1-20 dB |
BNC, F, N, TNC |
|
|
75FP-XXX-3G |
DC - 3000 MHz |
0.5 W |
1-30 dB |
BNC, F, N |
|
|
型番 |
周波数 |
入力電力 |
アッテネーション量 |
ヒートシンク形状 |
コネクタ |
仕様書 |
図面 |
50FH-XXX-5 |
DC - 2000 MHz |
5 W |
1-60 dB |
Round |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FH-XXX-10 |
DC - 2000 MHz |
10 W |
1-30 dB |
Round |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FH-XXX-30 |
DC - 2000 MHz |
30 W |
1-50 dB |
Square |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FH-XXX-30-3 |
DC - 3000 MHz |
30 W |
1-50 dB |
Square |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FH-XXX-50 |
DC - 2000 MHz |
50 W |
1-50 dB |
Square |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FH-XXX-50-3 |
DC - 3000 MHz |
50 W |
1-50 dB |
Square |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHC-XXX-10 |
DC - 4000 MHz |
10 W |
1-60 dB |
Round |
BNC, N, RP-TNC, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHC-XXX-10-6 |
DC - 6000 MHz |
10 W |
1-40 dB |
Round |
4.1/9.5, 4.3/10, N, SMA, TNC |
|
|
50FHC-XXX-15 |
DC - 4000 MHz |
15 W |
1-60 dB |
Round |
BNC, N, RP-TNC, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHC-XXX-20 |
DC - 4000 MHz |
20 W |
1-60 dB |
Round |
BNC, N, RP-TNC, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHC-XXX-25 |
DC - 4000 MHz |
25 W |
1-60 dB |
Round |
BNC, N, RP-TNC, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHC-XXX-25-6 |
DC - 6000 MHz |
25 W |
1-40 dB |
Round |
4.1/9.5, 4.3/10, 7/16, N, SMA, TNC |
|
|
50FHXC-XXX-40 |
DC - 4000 MHz |
40 W |
1-60 dB |
Round |
BNC, N, RP-TNC, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHXC-XXX-50 |
DC - 4000 MHz |
50 W |
1-60 dB |
Round |
BNC, N, RP-TNC, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHXC-XXX-50-6 |
DC - 6000 MHz |
50 W |
1-40 dB |
Round |
4.1/9.5, 4.3/10, 7/16, N, SMA, TNC |
|
|
50FPE-XXX |
DC - 6000 MHz |
5 W |
1-60 dB |
Round |
N, RP-TNC, SMA, TNC |
|
|
50HF-XXX-5 |
DC - 18000 MHz |
5 W |
0-10, 15, 20, 30 dB |
Round |
N, SMA |
|
|
50HF-XXX-10 |
DC - 18000 MHz |
10 W |
1-10, 12, 20, 30, 40 dB |
Round |
N, SMA |
|
|
50HF-XXX-25/18 |
DC - 18000 MHz |
25 W |
3, 6, 10, 20, 30 dB |
Square |
N, SMA |
|
|
50HF-XXX-50/18 |
DC - 18000 MHz |
50 W uni-directional |
3, 6, 10, 20, 30, 40 dB |
Square |
N, SMA |
|
|
型番 |
周波数 |
入力電力 |
アッテネーション量 |
ヒートシンク形状 |
コネクタ |
仕様書 |
図面 |
50FH-XXX-80-3 |
DC - 3000 MHz |
80 W |
1-50 dB |
Square |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FH-XXX-100 |
DC - 1000 MHz |
100 W |
1-50 dB |
Square |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FH-XXX-100-2 |
DC - 2000 MHz |
100 W |
1-50 dB |
Square |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FH-XXX-100-3 |
DC - 3000 MHz |
100 W |
1-50 dB |
Square |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FH-XXX-300 |
DC - 1000 MHz |
300 W |
1-50 dB |
Square |
BNC, N, TNC, 7/16 |
|
|
50FH-XXX-300-2 |
DC - 2000 MHz |
300 W |
3-40 dB |
Square |
N, TNC, 7/16 |
|
|
50FHAO-XXX-75 |
DC - 3000 MHz |
75 W |
1-50 dB |
Square |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHAO-XXX-100 |
DC - 3000 MHz |
100 W |
1-50 dB |
Round |
BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHAO-XXX-100-4 |
DC - 4000 MHz |
100 W |
20, 30, 40 dB |
Round |
N, 4.3/10 |
|
|
50FHAO-XXX-150 |
DC - 3000 MHz |
150 W |
1-50 dB |
Round |
N, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHAO-XXX-200 |
DC - 3000 MHz |
200 W |
1-50 dB |
Round |
N, 4.1/9.5, 4.3/10, 7/16 |
|
|
50FHAO-XXX-200-4 |
DC - 4000 MHz |
200 W |
30, 40 dB |
Round |
N, SMA, TNC, 4.3/10 |
|
|
50FHDQ-XXX-500 |
DC - 1000 MHz |
500 W Uni-Directional |
3-40 dB |
Square |
N, TNC, 7/16 |
|
|
50FHDQ-XXX-500-3 |
DC - 3000 MHz |
500 W Uni-Directional |
10, 20, 25, 30, 40 dB |
Square |
N, TNC, 7/16 |
|
|
50FHIE-XXX-1000 |
DC - 3000 MHz |
1000 W Uni-Directional |
20, 30, 40 dB |
Square |
N, 7/16 |
|
|
50FHIQ-XXX-1000 |
DC - 1000 MHz |
1000 W Uni-Directional |
6, 10, 20, 30, 40 dB |
Square |
N, TNC, 7/16 |
|
|
50FHLB-XXX-100 |
DC - 3000 MHz |
100 W |
10, 20, 30 dB |
Round |
N, 4.3/10, 7/16 |
|
|
50HF-XXX-100/6 |
DC - 6000 MHz |
100 W Uni-Directional |
3, 6, 10, 20, 30, 40 dB |
Square |
N, SMA, TNC, 7/16, 4.3/10 |
|
|
●お見積のご用命、お問合せ等は こちらのフォーム
または電子メール info@comcraft.co.jp までお気軽に御連絡下さい。
|
|
|
|
|
